Пристрій для визначення межі міцності деревини при перерізанні поперек волокон
Номер патенту: 43227
Опубліковано: 10.08.2009
Автори: Паламар Ярослав Іванович, КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
Формула / Реферат
Пристрій для визначення межі міцності деревини при перерізанні поперек волокон, що містить з'єднані в один вузол за допомогою ковзної посадки типу "ластівчин хвіст" рухомий з хвостовиком і нерухомий з опорною плитою ножі з отворами в їх стінках, при суміщенні яких утворюється жорстка обойма для розміщення в ній зразка, який відрізняється тим, що зміну розмірів обойми по висоті виконують за рахунок вставок різної товщини, причому необхідну товщину вставки (hвc) визначають в залежності від товщини зразка (hзp) по формулі:
hвc = 40 - hзр, мм,
де 40 - висота отвору у стійках рухомого і нерухомого ножів, мм,
причому фіксацію вставок в отворах стійок рухомого і нерухомого ножів здійснюють за допомогою притискних пружин.
Текст

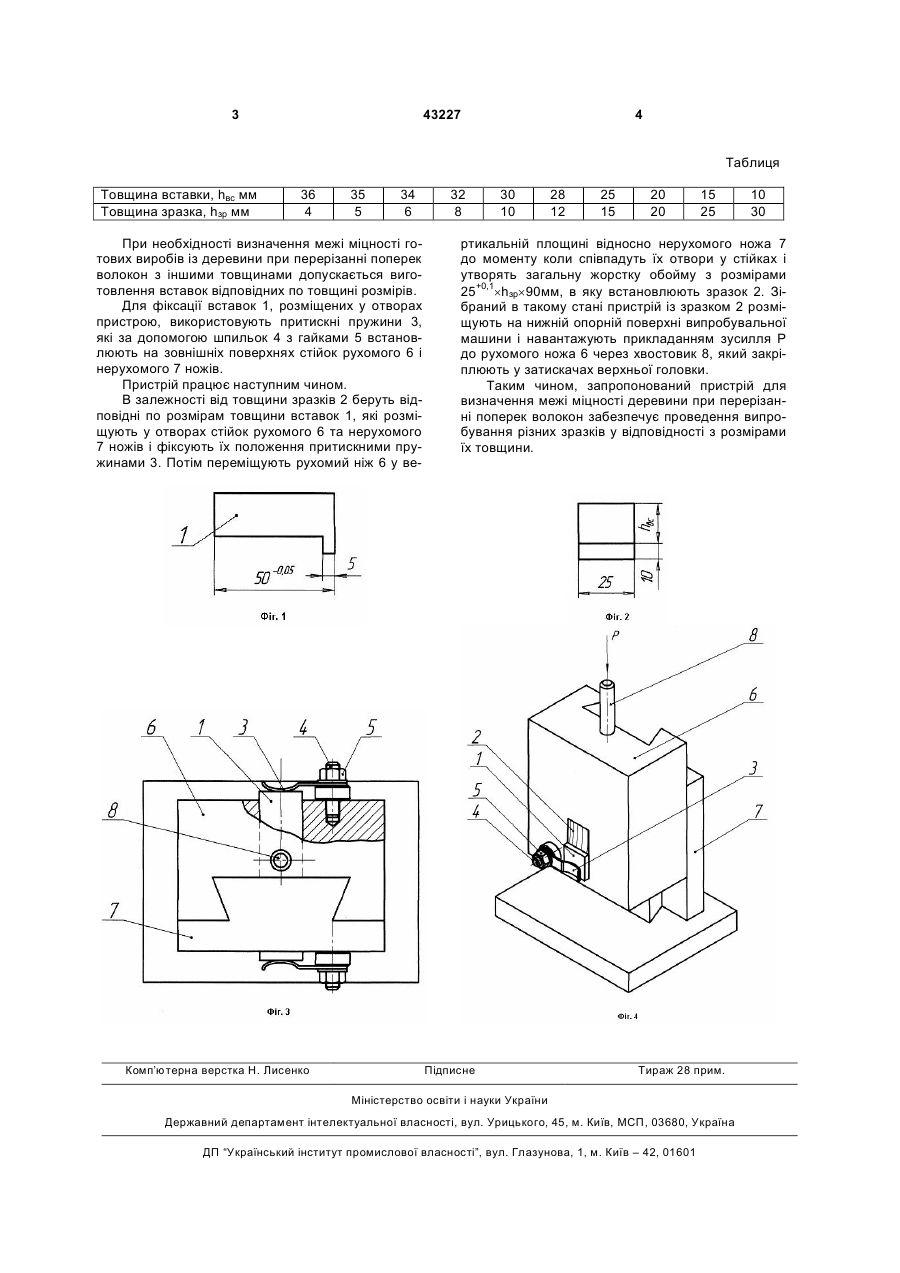

Пристрій для визначення межі міцності деревини при перерізанні поперек волокон, що містить з'єднані в один вузол за допомогою ковзної посадки типу "ластівчин хвіст" рухомий з хвостовиком і нерухомий з опорною плитою ножі з отворами в їх 3 43227 4 Таблиця Товщина вставки, hвс мм Товщина зразка, hзр мм 36 4 35 5 34 6 При необхідності визначення межі міцності готових виробів із деревини при перерізанні поперек волокон з іншими товщинами допускається виготовлення вставок відповідних по товщині розмірів. Для фіксації вставок 1, розміщених у отворах пристрою, використовують притискні пружини 3, які за допомогою шпильок 4 з гайками 5 встановлюють на зовнішніх поверхнях стійок рухомого 6 і нерухомого 7 ножів. Пристрій працює наступним чином. В залежності від товщини зразків 2 беруть відповідні по розмірам товщини вставок 1, які розміщують у отворах стійок рухомого 6 та нерухомого 7 ножів і фіксують їх положення притискними пружинами 3. Потім переміщують рухомий ніж 6 у ве Комп’ютерна верстка Н. Лиcенко 32 8 30 10 28 12 25 15 20 20 15 25 10 30 ртикальній площині відносно нерухомого ножа 7 до моменту коли співпадуть їх отвори у стійках і утворять загальну жорстку обойму з розмірами 25+0,1´hзр´90мм, в яку встановлюють зразок 2. Зібраний в такому стані пристрій із зразком 2 розміщують на нижній опорній поверхні випробувальної машини і навантажують прикладанням зусилля Р до рухомого ножа 6 через хвостовик 8, який закріплюють у затискачах верхньої головки. Таким чином, запропонований пристрій для визначення межі міцності деревини при перерізанні поперек волокон забезпечує проведення випробування різних зразків у відповідності з розмірами їх товщини. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of breaking point of wood at cutting across fiber
Автори англійськоюKotrechko Oleksii Oleksiiovych, Palamar Yaroslav Ivanovych
Назва патенту російськоюУстройство для определения предела прочности дерева при перерезании поперек волокон
Автори російськоюКотречко Алексей Алексеевич, Паламар Ярослав Иванович
МПК / Мітки
МПК: G01N 3/00, G01N 33/46
Мітки: межі, деревини, міцності, перерізанні, визначення, пристрій, поперек, волокон
