Складений віброізолятор
Номер патенту: 43235
Опубліковано: 15.11.2001
Автори: Черно Олександр Олександрович, Кореневський Денис Леонідович, Шарейко Дмитро Юрійович, Гуров Анатолій Петрович
Формула / Реферат
Складений віброізолятор, що містить пружний елемент, розташований між двома платформами, який відрізняється тим, що як пружний елемент використано сукупність амортизаторів корабельних пружинних одновиткових, які розташовані таким чином, що місця їx кріплення є вершинами правильного багатокутника i кожний з них повернутий відносно свого місця кріплення так, що пряма, яка лежить у площині платформи i проходить через місце кріплення та перпендикулярну площину, що містить вісь витка та місце його кріплення, проходила через геометричний центр багатокутника.
Текст

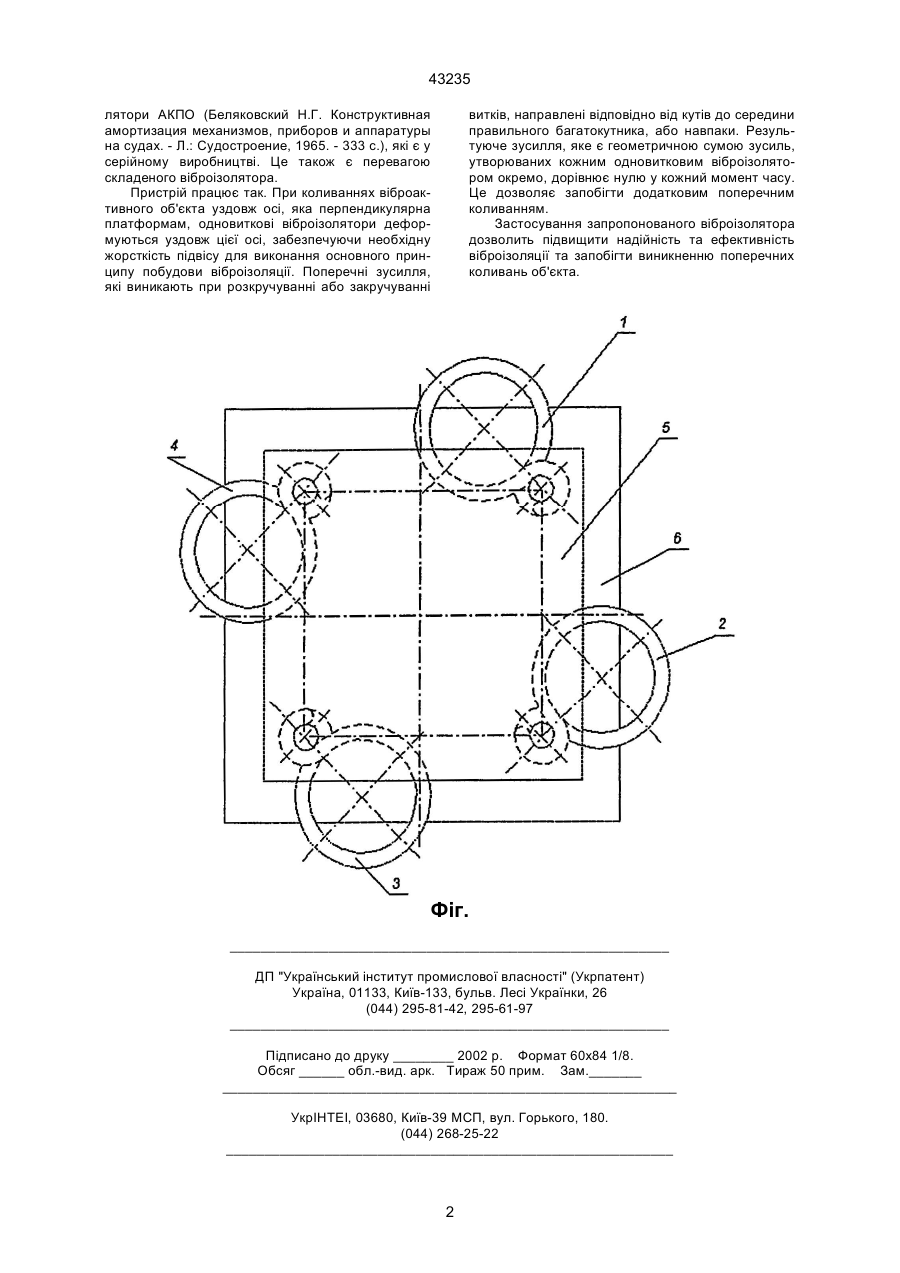

Складений віброізолятор, що містить пружний елемент, розташований між двома платформами, 43235 лятори АКПО (Беляковский Н.Г. Конструктивная амортизация механизмов, приборов и аппаратуры на судах. - Л.: Судостроение, 1965. - 333 с.), які є у серійному виробництві. Це також є перевагою складеного віброізолятора. Пристрій працює так. При коливаннях віброактивного об'єкта уздовж осі, яка перпендикулярна платформам, одновиткові віброізолятори деформуються уздовж цієї осі, забезпечуючи необхідну жорсткість підвісу для виконання основного принципу побудови віброізоляції. Поперечні зусилля, які виникають при розкручуванні або закручуванні витків, направлені відповідно від кутів до середини правильного багатокутника, або навпаки. Результуюче зусилля, яке є геометричною сумою зусиль, утворюваних кожним одновитковим віброізолятором окремо, дорівнює нулю у кожний момент часу. Це дозволяє запобігти додатковим поперечним коливанням. Застосування запропонованого віброізолятора дозволить підвищити надійність та ефективність віброізоляції та запобігти виникненню поперечних коливань об'єкта. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюBuilt-up vibration isolator
Автори англійськоюHurov Anatolii Petrovych, Shareiko Dmytro Yuriiovych, Korenevskyi Denys Leonidovych, Cherno Oleksandr Oleksandrovych
Назва патенту російськоюСкладной виброизолятор
Автори російськоюГуров Анатолий Петрович, Шарейко Дмитрий Юрьевич, Кореневский Денис Леонидович, Черно Александр Александрович
МПК / Мітки
МПК: F16F 15/06
Мітки: складений, віброізолятор
