Віброізолятор

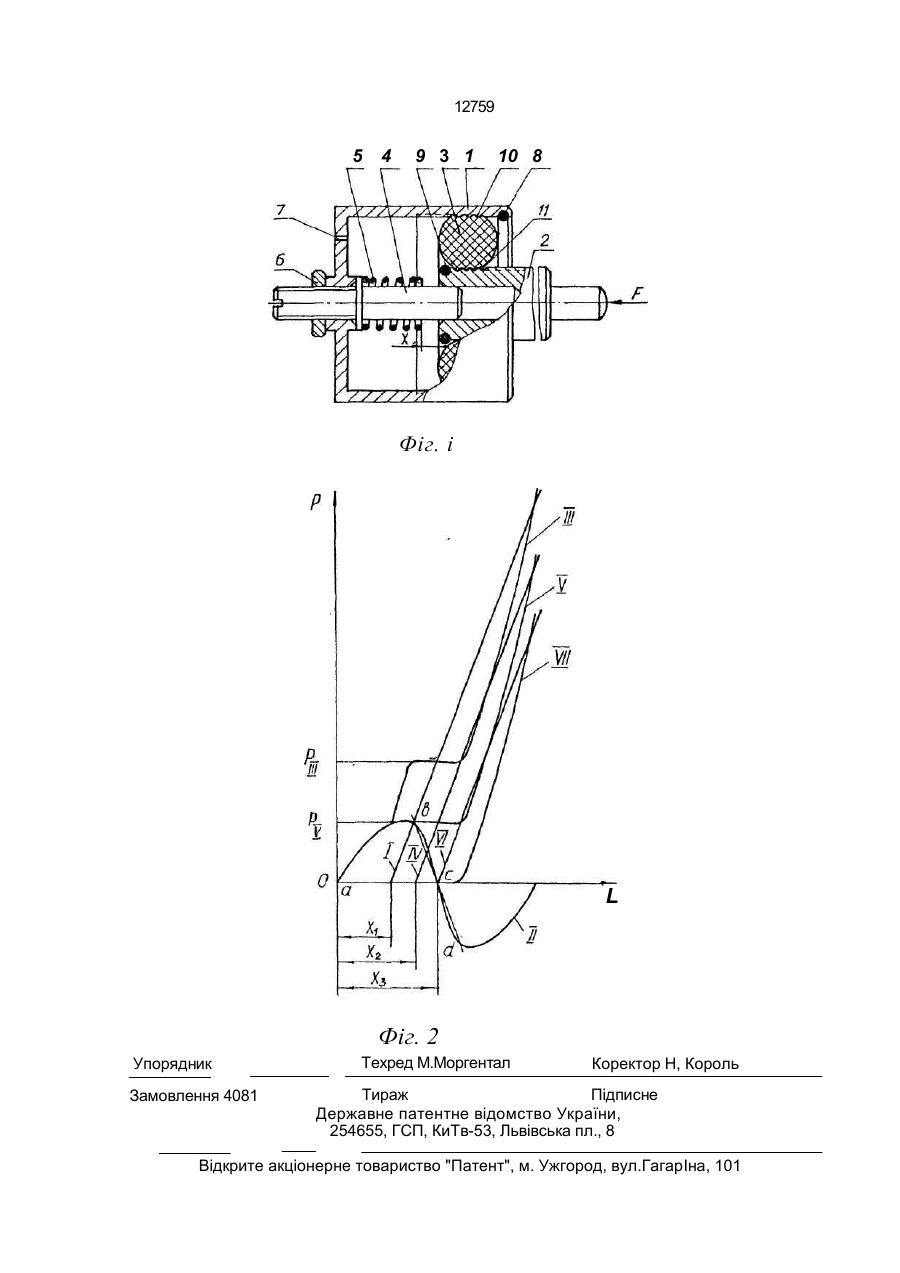

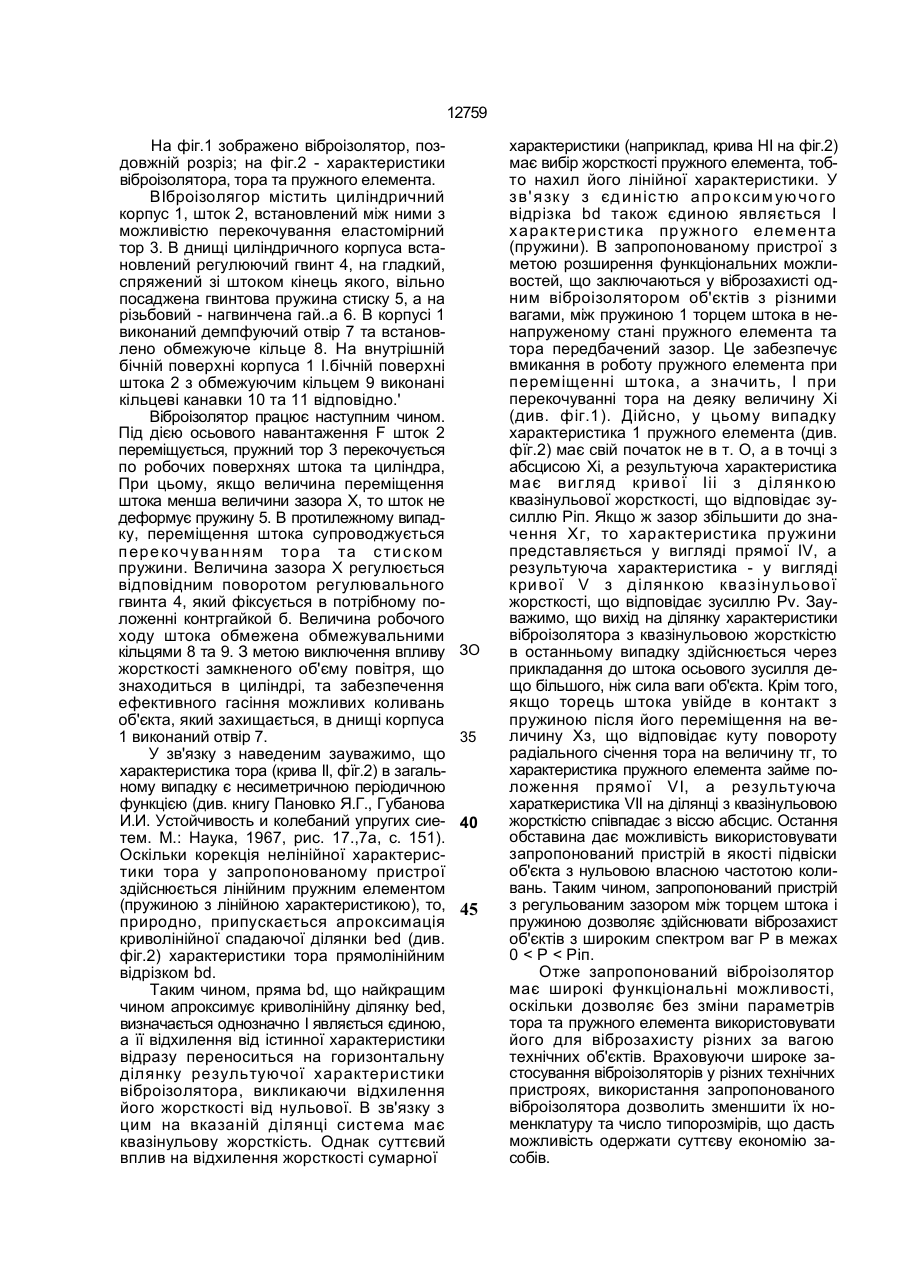

Виброизолятор, содержащий цилиндрический корпус, коаксиально расположенные в нем шток и корректор жесткости в виде тора, и упругий элемент, установленный между торцами корпуса и штока, отличающийся тем, что упругий элемент установлен с зазором относительно торца штока, а виброизолятор снабжен регулировочным устройством, установленным в корпусе соосно и противоположно штоку и связанным с упругим элементом. вантажувальною характеристикою тора віброізолятора. Отже, відомий віброізолятор має обмежені функціональні можливості. В основу винаходу поставлена задача вдосконалення віброізолятора, в якому зміна характеру з'єднання пружного елемента І тора забезпечила б можливість варіації результуючої пружної характеристики віброізолятора і за рахунок цього розширення діапазону величин ваг об'єктів, що підлягають віброзахисту. Поставлена задача вирішується тим, що у віброізоляторі, який містить циліндричний корпус, коаксіально розташовані в ньому шток І коректор жорстокості у вигляді тора І пружний елемент, встановлений між торцями корпуса І штока, згідно винаходу, пружний елемент встановлений з зазором відносно торця штока, а віброізолятор має регулювальний пристрій, встановлений в корпусі співосно І протилежно штоку та зв'язаний з пружним елементом. С > ю СЛ о 12759 На фіг.1 зображено віброізолятор, поздовжній розріз; на фіг.2 - характеристики віброізолятора, тора та пружного елемента. ВІброізолягор містить циліндричний корпус 1, шток 2, встановлений між ними з можливістю перекочування еластомірний тор 3. В днищі циліндричного корпуса встановлений регулюючий гвинт 4, на гладкий, спряжений зі штоком кінець якого, вільно посаджена гвинтова пружина стиску 5, а на різьбовий - нагвинчена гай..а 6. В корпусі 1 виконаний демпфуючий отвір 7 та встановлено обмежуюче кільце 8. На внутрішній бічній поверхні корпуса 1 І.бічній поверхні штока 2 з обмежуючим кільцем 9 виконані кільцеві канавки 10 та 11 відповідно.' Віброізолятор працює наступним чином. Під дією осьового навантаження F шток 2 переміщується, пружний тор 3 перекочується по робочих поверхнях штока та циліндра, При цьому, якщо величина переміщення штока менша величини зазора X, то шток не деформує пружину 5. В протилежному випадку, переміщення штока супроводжується перекочуванням тора та стиском пружини. Величина зазора X регулюється відповідним поворотом регулювального гвинта 4, який фіксується в потрібному положенні контргайкой б. Величина робочого ходу штока обмежена обмежувальними кільцями 8 та 9. З метою виключення впливу жорсткості замкненого об'єму повітря, що знаходиться в циліндрі, та забезпечення ефективного гасіння можливих коливань об'єкта, який захищається, в днищі корпуса 1 виконаний отвір 7. У зв'язку з наведеним зауважимо, що характеристика тора (крива II, фїг.2) в загальному випадку є несиметричною періодичною функцією (див. книгу Пановко Я.Г., Губанова И.И. Устойчивость и колебаний упругих сиетем. М.: Наука, 1967, рис. 17.,7а, с. 151). Оскільки корекція нелінійної характеристики тора у запропонованому пристрої здійснюється лінійним пружним елементом (пружиною з лінійною характеристикою), то, природно, припускається апроксимація криволінійної спадаючої ділянки bed (див. фіг.2) характеристики тора прямолінійним відрізком bd. Таким чином, пряма bd, що найкращим чином апроксимує криволінійну ділянку bed, визначається однозначно І являється єдиною, а її відхилення від істинної характеристики відразу переноситься на горизонтальну ділянку результуючої характеристики віброізолятора, викликаючи відхилення його жорсткості від нульової. В зв'язку з цим на вказаній ділянці система має квазінульову жорсткість. Однак суттєвий вплив на відхилення жорсткості сумарної ЗО 35 40 45 характеристики (наприклад, крива НІ на фіг.2) має вибір жорсткості пружного елемента, тобто нахил його лінійної характеристики. У зв'язку з єдиністю апроксимуючого відрізка bd також єдиною являється І характеристика пружного елемента (пружини). В запропонованому пристрої з метою розширення функціональних можливостей, що заключаються у віброзахисті одним віброізолятором об'єктів з різними вагами, між пружиною 1 торцем штока в ненапруженому стані пружного елемента та тора передбачений зазор. Це забезпечує вмикання в роботу пружного елемента при переміщенні штока, а значить, І при перекочуванні тора на деяку величину Хі (див. фіг.1). Дійсно, у цьому випадку характеристика 1 пружного елемента (див. фїг.2) має свій початок не в т. О, а в точці з абсцисою Хі, а результуюча характеристика має вигляд кривої Ііі з ділянкою квазінульової жорсткості, що відповідає зусиллю Ріп. Якщо ж зазор збільшити до значення Хг, то характеристика пружини представляється у вигляді прямої IV, а результуюча характеристика - у вигляді кривої V з ділянкою квазінульової жорсткості, що відповідає зусиллю Pv. Зауважимо, що вихід на ділянку характеристики віброізолятора з квазінульовою жорсткістю в останньому випадку здійснюється через прикладання до штока осьового зусилля дещо більшого, ніж сила ваги об'єкта. Крім того, якщо торець штока увійде в контакт з пружиною після його переміщення на величину Хз, що відповідає куту повороту радіального січення тора на величину тг, то характеристика пружного елемента займе положення прямої VI, а результуюча хараткеристика VII на ділянці з квазінульовою жорсткістю співпадає з віссю абсцис. Остання обставина дає можливість використовувати запропонований пристрій в якості підвіски об'єкта з нульовою власною частотою коливань. Таким чином, запропонований пристрій з регульованим зазором між торцем штока і пружиною дозволяє здійснювати віброзахист об'єктів з широким спектром ваг Р в межах 0 < Р < Ріп. Отже запропонований віброізолятор має широкі функціональні можливості, оскільки дозволяє без зміни параметрів тора та пружного елемента використовувати його для віброзахисту різних за вагою технічних об'єктів. Враховуючи широке застосування віброізоляторів у різних технічних пристроях, використання запропонованого віброізолятора дозволить зменшити їх номенклатуру та число типорозмірів, що дасть можливість одержати суттєву економію засобів. 12759 5 4 9 3 1 10 8 Фіг. і L Фіг. 2 Упорядник Замовлення 4081 Техред М.Моргентал Коректор Н, Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
