F02F 3/16 — з охолоджуючими пристроями

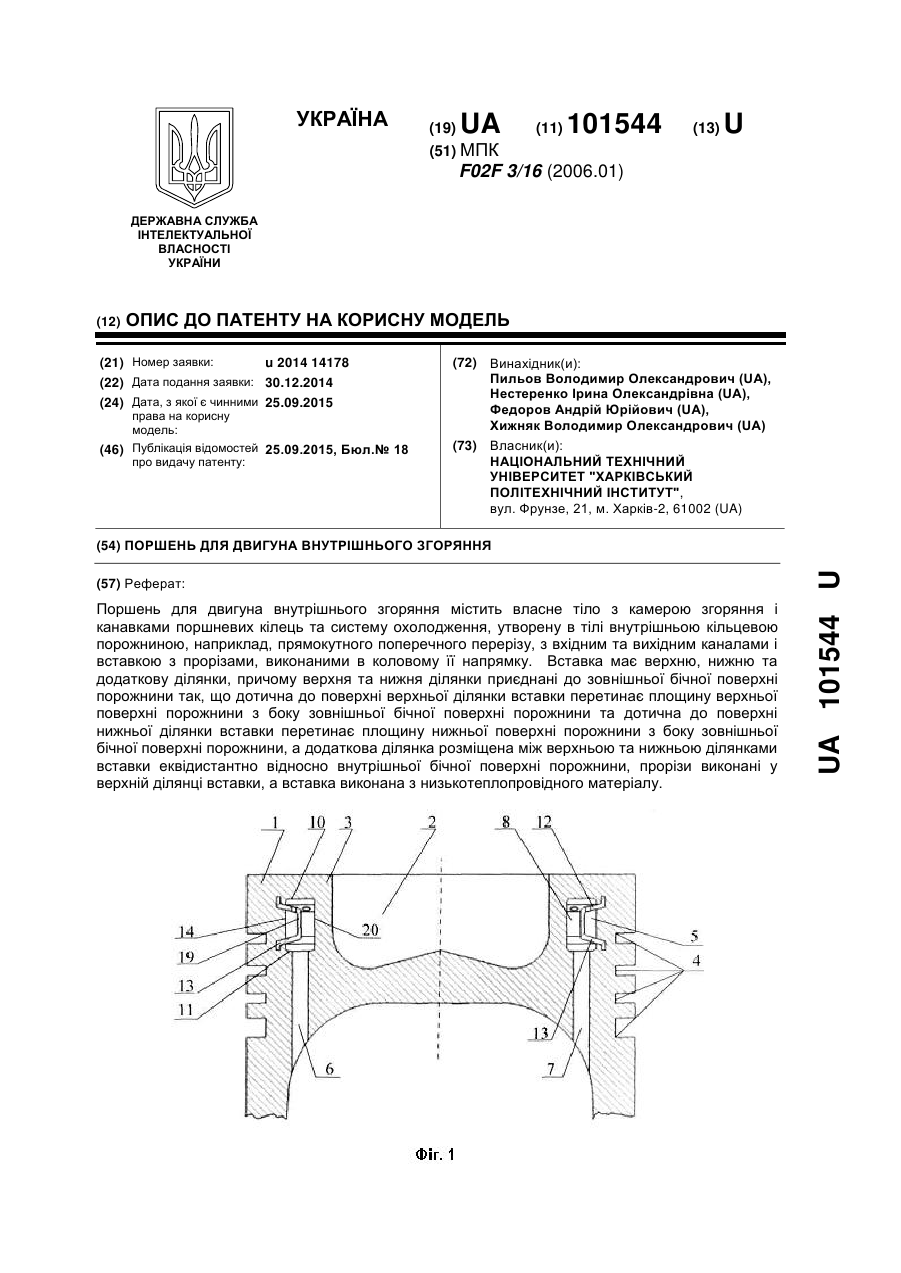

Номер патенту: 101544

Опубліковано: 25.09.2015

Автори: Нестеренко Ірина Олександрівна, Пильов Володимир Олександрович, Федоров Андрій Юрійович, Хижняк Володимир Олександрович

МПК: F02F 3/16

Мітки: згоряння, двигуна, поршень, внутрішнього

Формула / Реферат:

Поршень для двигуна внутрішнього згоряння, що містить власне тіло з камерою згоряння і канавками поршневих кілець та систему охолодження, утворену в тілі внутрішньою кільцевою порожниною, наприклад, прямокутного поперечного перерізу, з вхідним та вихідним каналами і вставкою з прорізами, виконаними в коловому її напрямку, який відрізняється тим, що вставка має верхню, нижню та додаткову ділянки, причому верхня та нижня ділянки приєднані до...

Номер патенту: 55738

Опубліковано: 27.12.2010

Автори: Бакланов Станіслав Миколайович, Пильов Володимир Олександрович

МПК: F02F 3/16

Мітки: внутрішнього, поршень, двигуна, згоряння

Формула / Реферат:

Поршень для двигуна внутрішнього згоряння з системою охолодження, утвореною кільцевою порожниною, яка має верхню, нижню, внутрішню бічну і зовнішню бічну поверхні, вхідний і вихідний канали і вставку, який відрізняється тим, що вставка обладнана ребрами двох типів, що чергуються та контактують з верхньою, нижньою, внутрішньою бічною та зовнішньою бічною поверхнями кільцевої порожнини і мають по два вікна, причому перше вікно кожного ребра...

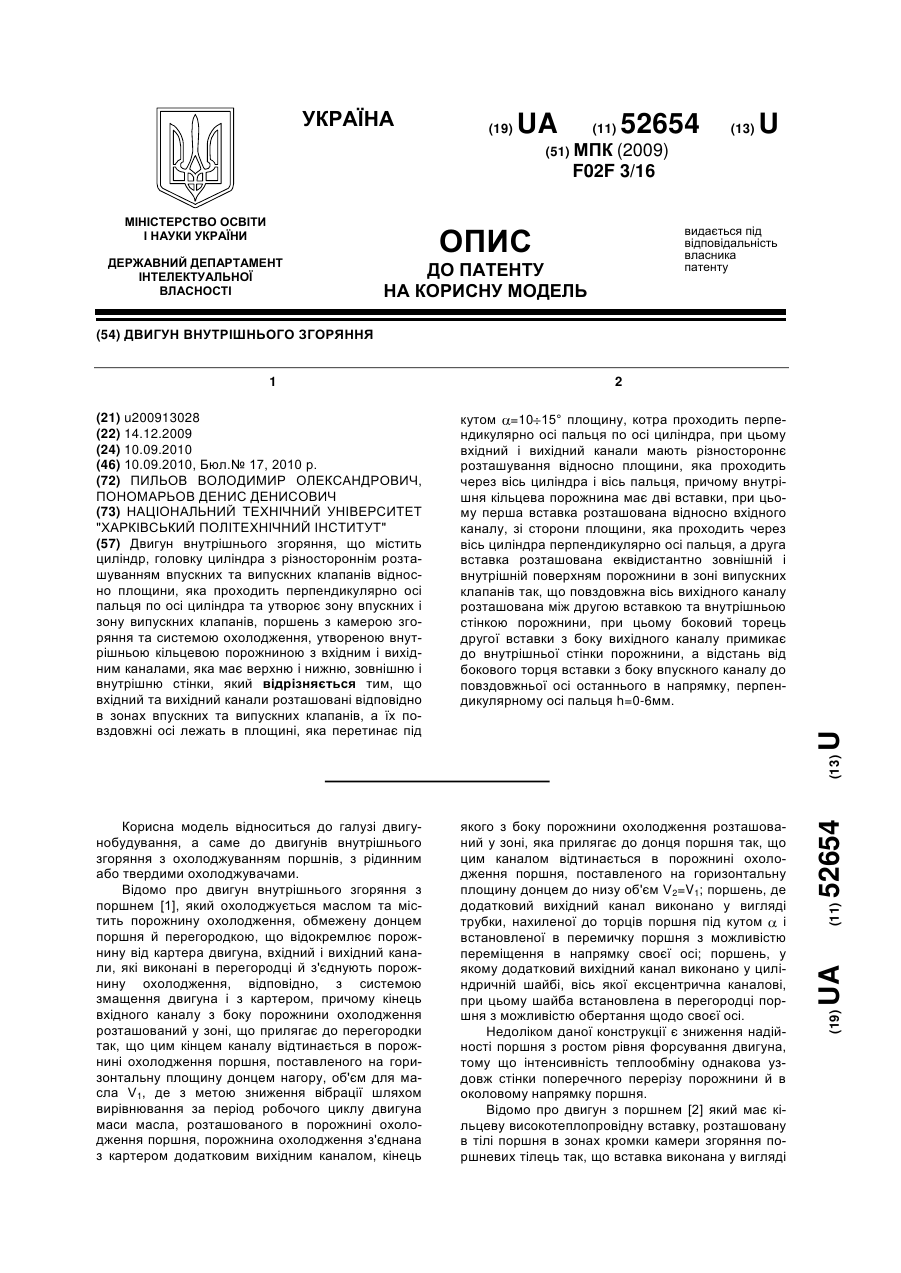

Номер патенту: 52654

Опубліковано: 10.09.2010

Автори: Пономарьов Денис Денисович, Пильов Володимир Олександрович

МПК: F02F 3/16

Мітки: внутрішнього, згоряння, двигун

Формула / Реферат:

Двигун внутрішнього згоряння, що містить циліндр, головку циліндра з різностороннім розташуванням впускних та випускних клапанів відносно площини, яка проходить перпендикулярно осі пальця по осі циліндра та утворює зону впускних і зону випускних клапанів, поршень з камерою згоряння та системою охолодження, утвореною внутрішньою кільцевою порожниною з вхідним і вихідним каналами, яка має верхню і нижню, зовнішню і внутрішню стінки, який...

Номер патенту: 80454

Опубліковано: 25.09.2007

Автори: Вікторов В'ячеслав Сергійович, Пильов Володимир Олександрович, Турчин Валерій Трохимович, Шеховцов Анатолій Федорович, Шульженко Максим Юрійович

МПК: F02F 3/16

Мітки: двигуна, поршень, внутрішнього, згоряння

Формула / Реферат:

1. Поршень для двигуна внутрішнього згоряння, що містить власне тіло з камерою згоряння і систему охолодження, утворену в тілі внутрішньою кільцевою порожниною, наприклад прямокутного поперечного перерізу, та вхідним і вихідним каналами, який відрізняється тим, що обладнаний вставкою з прорізами, яка поділяє поперечний переріз кільцевої порожнини, наприклад по діагоналі, та утворює два об'єми – V1 і V2, причому прорізи у вставці виконані в...

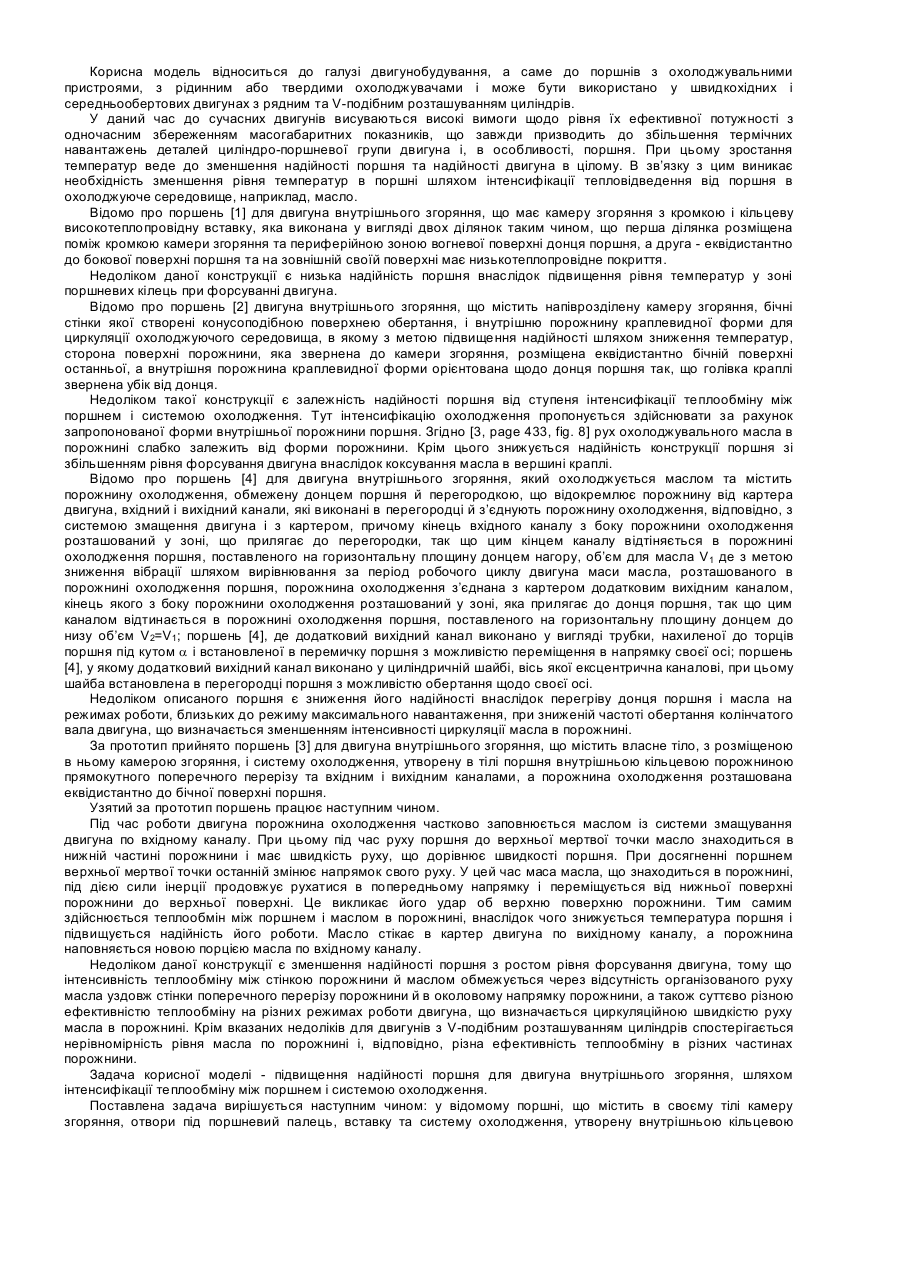

Номер патенту: 23689

Опубліковано: 11.06.2007

Автори: Новицький Сергій Вікторович, Турчин Валерій Трохимович, Пильов Володимир Олександрович, Кузьменко Анатолій Петрович

МПК: F02F 3/16

Мітки: поршень, двигуна, внутрішнього, згоряння

Формула / Реферат:

1. Поршень двигуна внутрішнього згоряння, що має в своєму тілі камеру згоряння, отвори під поршневий палець, вставку та систему охолодження, утворену внутрішньою кільцевою порожниною та вхідним і вихідним каналами, який відрізняється тим, що вставка обладнана ребрами, які входять в кільцеву порожнину так, що нижня сторона ребер контактує з нижньою поверхнею порожнини, а бокова поверхня ребра розташована паралельно до поздовжньої осі отвору...

Номер патенту: 14304

Опубліковано: 15.05.2006

Автори: ЧЕРНІГОВ ВІКТОР ЛЕОНІДОВИЧ, Чижиков Микола Васильович, Бугай Володимир Федорович, Спіцин Анатолій Григорович, Мірошниченко Генадій Валерійович, Седнєвець Сергій Володимирович, ГРИЦЕНКО ГЕНАДІЙ ДМИТРОВИЧ, ЗАЙОНЧКОВСЬКИЙ ВАЛЕНТИН МИКОЛАЙОВИЧ, Тернопол Володимир Петрович

МПК: F02F 3/16

Мітки: поршень

Формула / Реферат:

Поршень, що містить корпус із днищем і внутрішньою порожниною, маслознімальні кільця, розташовані в кільцевих канавках, виконаних у стінці корпуса, і радіальні отвори, що проходять через кільцеві канавки, який відрізняється тим, що в стінці корпуса додатково виконані вертикальні отвори, що сполучаються з кільцевими канавками через радіальні отвори.

Номер патенту: 2083

Опубліковано: 15.10.2003

Автори: ЧЕРНІГОВ ВІКТОР ЛЕОНІДОВИЧ, МИРГОРОДСЬКИЙ ЮРІЙ ЯКОВИЧ, ДОРОШ СЕРГІЙ ІВАНОВИЧ, Будьонний Михайло Михайлович, Тернопол Володимир Петрович, Бобов Евгеній Федорович, ЗАЙОНЧКОВСЬКИЙ ВАЛЕНТИН МИКОЛАЙОВИЧ, Бугай Володимир Федорович

МПК: F01P 3/00, F02F 3/16

Мітки: поршень

Формула / Реферат:

1. Поршень для двотактного двигуна внутрішнього згоряння з поршнями, що рухаються зустрічно, із внутрішніми опорними ребрами на днищі, що містить вставку з поршневим пальцем і засіб кріплення вставки до поршня, який відрізняється тим, що внутрішні опорні ребра на днищі поршня виконані концентричними з протилежно розташованими вікнами, при цьому периферійне ребро з'єднане зі стінкою поршня за допомогою декількох розташованих з рівним кроком по...

Номер патенту: 39475

Опубліковано: 15.06.2001

Автор: Жадан Андрій Семенович

МПК: F02F 3/16

Мітки: поршень, охолоджуваний, складений

Формула / Реферат:

1. Поршень охолоджуваний складений, який містить в собі голівку з виконаною в ній порожниною камери згоряння і тронк, які жорстко з’єднані між собою за допомогою елементів з’єднання і утворюють центральну та кільцеву порожнини системи охолодження, яка включає канали підводу та відводу мастила, причому поверхня камери згоряння та бокова поверхня голівки поршня утворюють периферійний гребінь, який відрізняється тим, що кільцева порожнина...

Номер патенту: 23583

Опубліковано: 02.06.1998

Автори: Пильов Володимир Олександрович, Андрес Рамірес Міттані, Прокопенко Микола Вікторович, Шеховцов Анатолій Федорович, Шевченко Людміла Петрівна

МПК: F02F 3/16

Мітки: згоряння, внутрішнього, двигуна, поршень

Формула / Реферат:

Поршень для двигателя внутреннего сгорания, содержащий камеру сгорания с кромкой и кольцевую высокотеплопроводую вставку с отверстиями, размещенную в теле поршня в зонах кромки камеры сгорания и поршневых колец, отличающийся тем, что вставка выполнена в виде двух участков таким образом, что первый участок расположен между кромкой камеры сгорания и периферийной зоной огневой поверхности донышка поршня так, что расстояние от огневой поверхности...

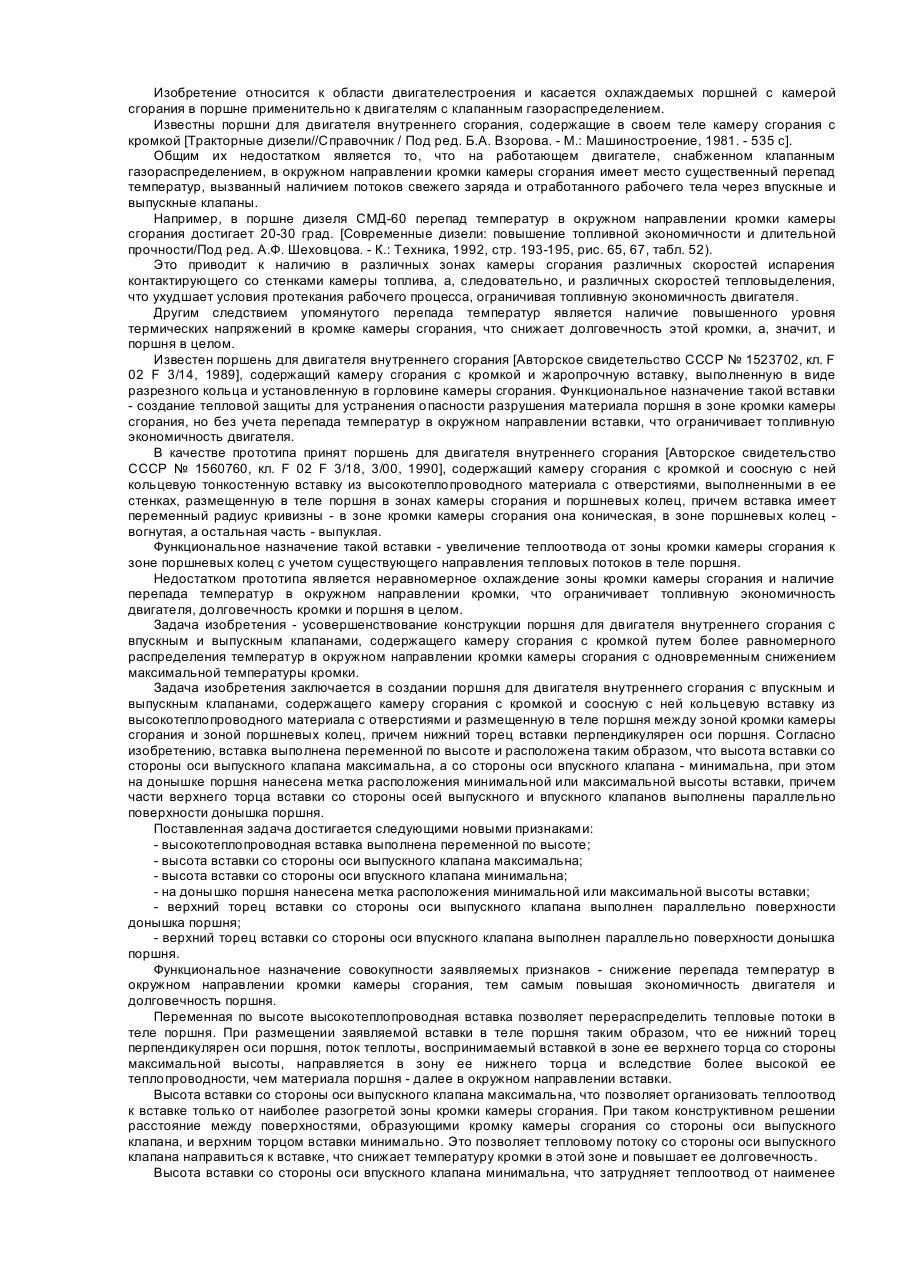

Номер патенту: 23566

Опубліковано: 02.06.1998

Автори: Андрес Рамірес Міттані, Прокопенко Микола Вікторович, Пильов Володимир Олександрович, Шеховцов Анатолій Федорович

МПК: F02F 3/16

Мітки: двигуна, внутрішнього, впускним, згоряння, поршень, випускним, клапанами

Формула / Реферат:

1. Поршень для двигателя внутреннего сгорания с впускным и выпускным клапанами, содержащий камеру сгорания с кромкой и соосную с ней кольцевую вставку из высокотеплопроводного материала с отверстиями, расположенную в теле поршня между зоной кромки камеры сгорания и зоной поршневых колец так, что нижний торец вставки перпендикулярен оси поршня, отличающийся тем, что вставка выполнена переменной по высоте и ориентирована таким образом, что...

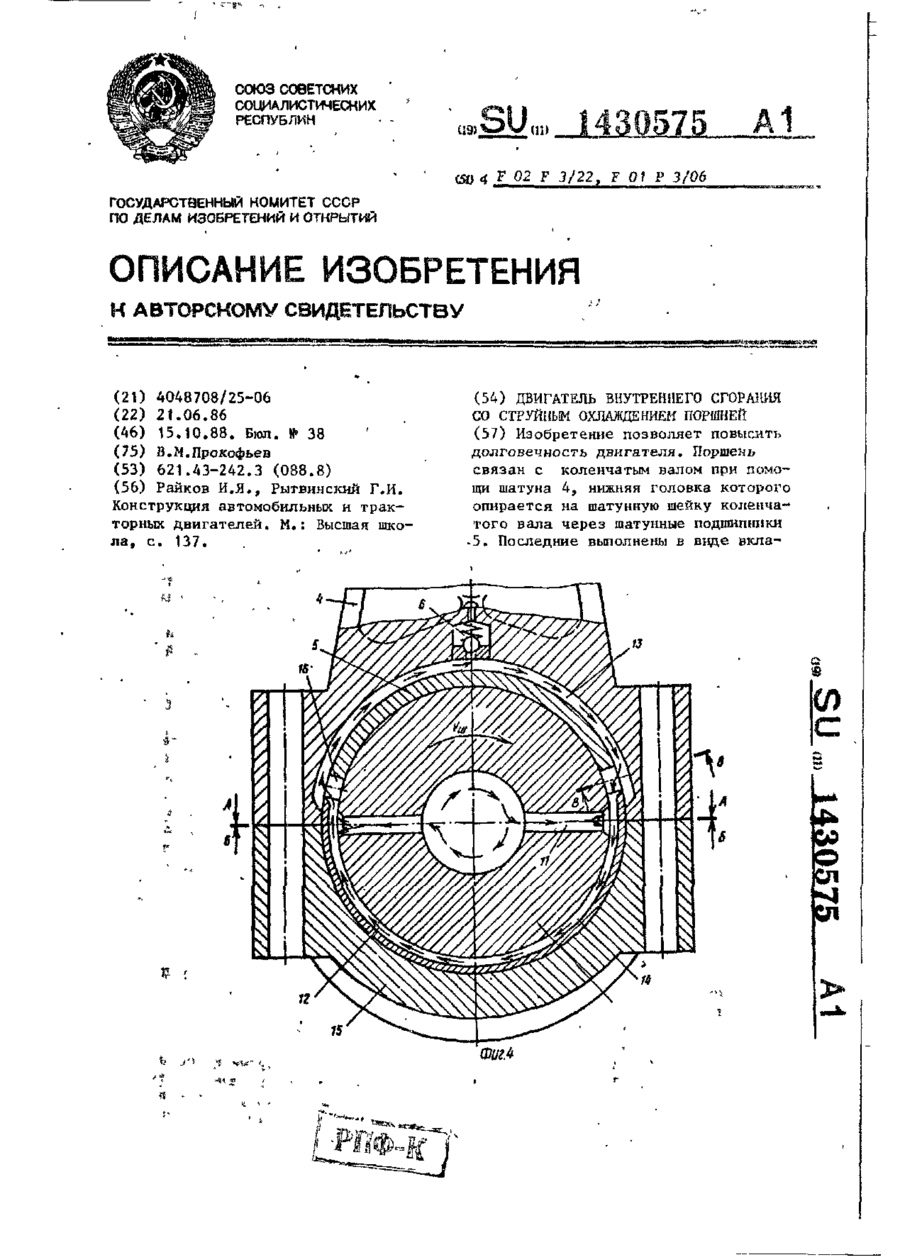

Номер патенту: 11421

Опубліковано: 25.12.1996

Автор: Прокоф'єв Валентин Михайлович

МПК: F01P 3/00, F02F 3/16

Мітки: внутрішнього, двигун, згорання, поршнів, охолодженням, струйним

Формула / Реферат:

1. Двигатель внутреннего сгорания со струй­ным охлаждением поршней, содержащий ци­линдр, размещенный в нем поршень, связанный с коленчатым валом при помощи шатуна, нижняя головка которого опирается на шатунную шейку коленчатого вала через шатунные подшипники, выполненные в виде вкладышей с канавками и со­стоящие из двух половин, верхней и нижней, при­чем в нижней головке шатуна по его оси симметрии выполнено сопло, отличающийся тем, что, с...

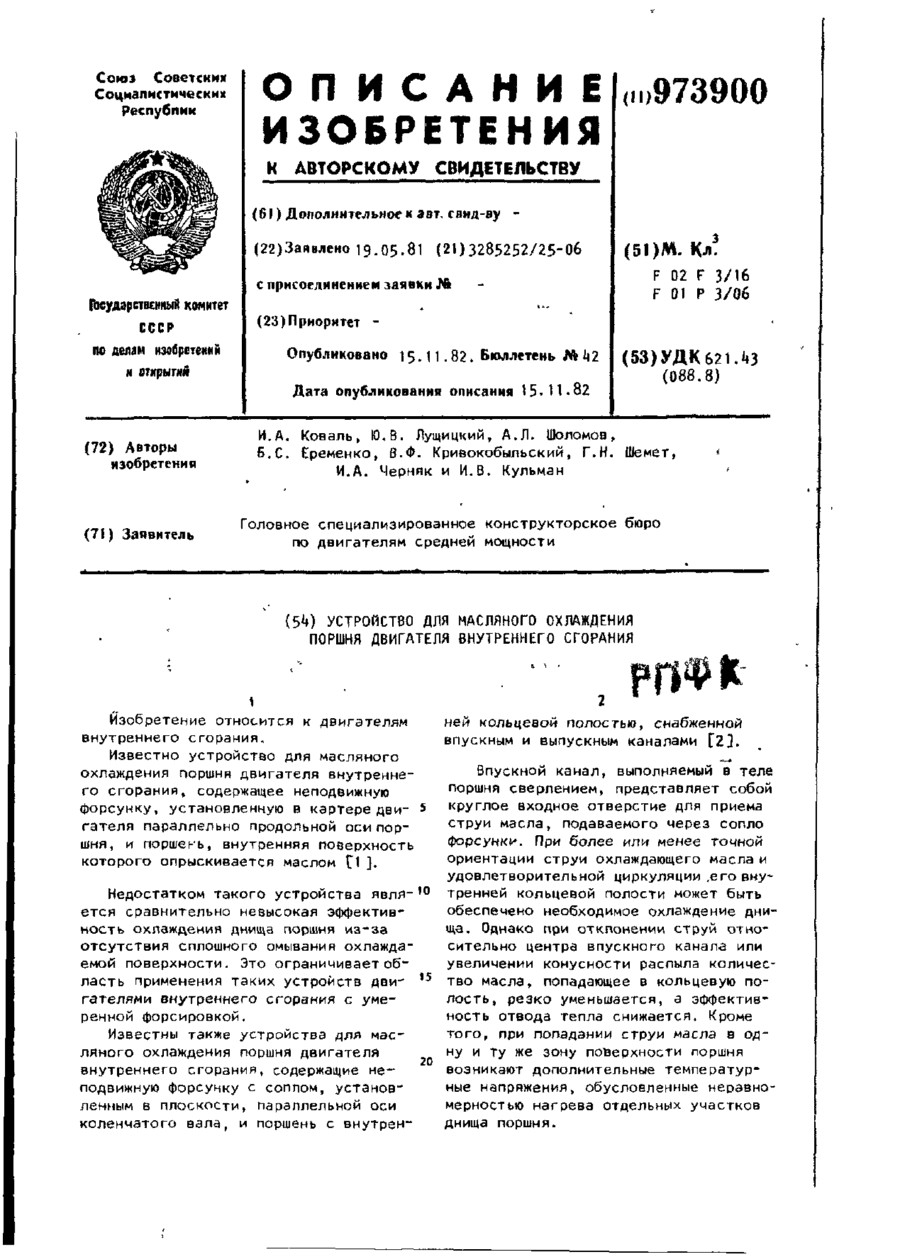

Номер патенту: 9208

Опубліковано: 30.09.1996

Автори: Кривокобильський Василь Федорович, Кульман Ігор Владиславович, Лущицький Юрій Васильйович, Шемет Геннадій Миколаевич, Еременко Борис Степанович, Черняк Ілля Абрамович, Коваль Іван Андрійович, Шоломов Олександр Лазаревич

МПК: F01P 3/00, F02F 3/16

Мітки: внутрішнього, сгоряння, пристрій, двигуна, масляного, охолодження

Формула / Реферат:

1. Устройство для масляного охлаждения поршня двигателя внутреннего сгорания, содержа­щее неподвижную форсунку с соплом, установлен­ным в плоскости, параллельной оси коленчатого вала, и поршень с внутренней кольцевой полостью, снабженной впускным и выпускным каналами, от­личающееся тем, что, с целью повышения эффек­тивности охлаждения, ось сопла расположена под углом, тангенс которого равен отношению длины впускного канала к ходу...

Номер патенту: 9211

Опубліковано: 30.09.1996

Автори: Лущицький Юрій Васильйович, Черняк Ілля Абрамович, Коваль Іван Андрійович, Кампф Віктор Адольфович, Шоломов Олександр Лазаревич, Шемет Геннадій Миколаевич

МПК: F02F 3/16, F01P 3/00

Мітки: охолодження, внутрішнього, двигуна, поршня, пристрій, сгоряння

Формула / Реферат:

1. Устройство для охлаждения поршня двига­теля внутреннего сгорания, содержащее блок-кар­тер с продольной масляной магистралью и проходящим через нее сквозным отверстием, вы­полненным в боковой стенке блок-картера, охлаж­дающую форсунку и цилиндрическую втулку, причем последняя снабжена с одной стороны коль­цевым буртом, а с другой - лривалочным торцом, установлена внутри сквозного отверстия с упором кольцевого бурта в наружный торец боковой...
