Режекторний фільтр з регульованою частотою режекції
Номер патенту: 43393
Опубліковано: 10.08.2009
Автори: Оборжицький Валерій Іванович, Самсонюк Олег Васильович
Формула / Реферат
Режекторний фільтр з регульованою частотою режекції, що містить діелектричну підкладку, на одній стороні якої розміщено металевий екран, а на іншій - вхідну і вихідну мікросмужкові лінії передачі, які з'єднані проміжною мікросмужковою лінією, який відрізняється тим, що додатково містить паралельну мікросмужкову лінію, з'єднану з проміжною мікросмужковою лінією, в середній частині якої встановлено реактивний елемент.
Текст

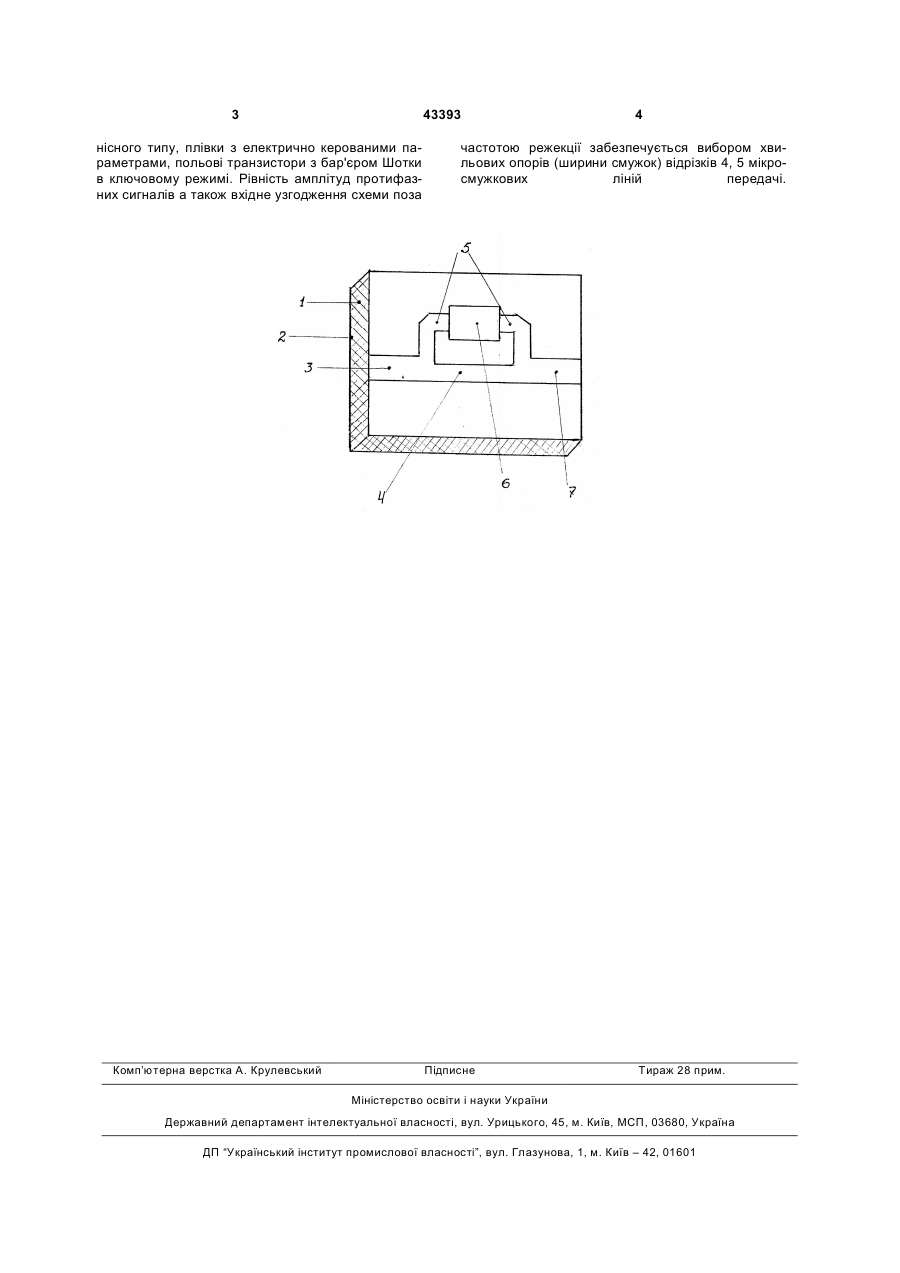

Режекторний фільтр з регульованою частотою 3 43393 нісного типу, плівки з електрично керованими параметрами, польові транзистори з бар'єром Шотки в ключовому режимі. Рівність амплітуд протифазних сигналів а також вхідне узгодження схеми поза Комп’ютерна верстка А. Крулевський 4 частотою режекції забезпечується вибором хвильових опорів (ширини смужок) відрізків 4, 5 мікросмужкових ліній передачі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBand -elimination filter with control of rejection frequency
Автори англійськоюOborzhytskyi Valerii Ivanovych, Samsoniuk Oleh Vasyliovych
Назва патенту російськоюРежекторный фильтр с регулируемой частотой режекции
Автори російськоюОборжицкий Валерий Иванович, Самсонюк Олег Васильевич
МПК / Мітки
МПК: H01P 1/00
Мітки: частотою, режекції, фільтр, режекторний, регульованою
