Електронасос побутовий вібраційний

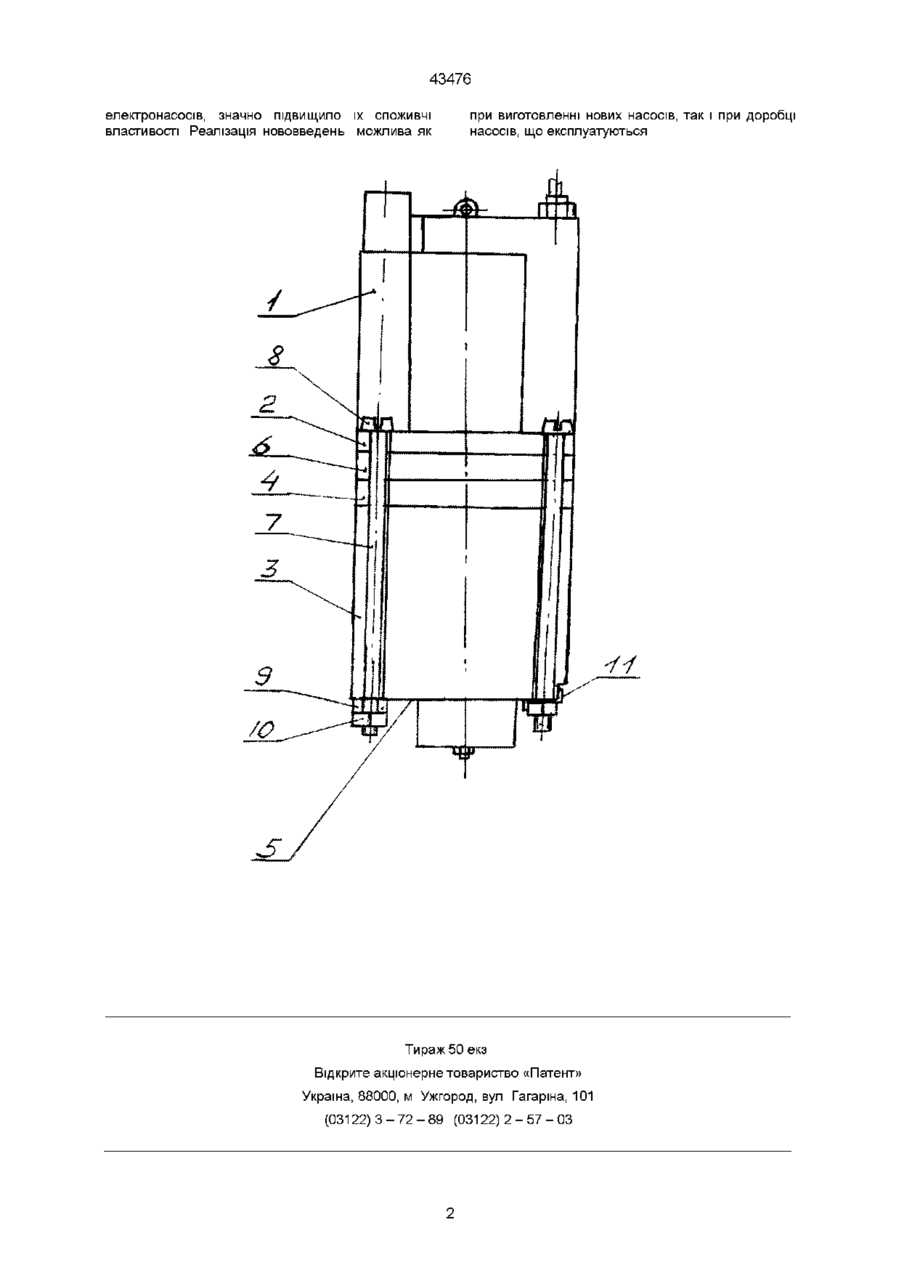

Елеісгронасос побутовий вібраційний, що включає стяжки, півкорпус з опорними площадками під головки стяжок, півкорпус з опорними площадками під гайки стяжок з контрувальними елементами та амортизатор, периферійно затиснутий між півкорпусами, який відрізняється тим, що опорні площадки під гайки стяжок розташовані в торцевій частині насоса Винахід відноситься до машинобудування, зокрема до електронасосів побутових вібраційних, які використовуються для підняття води з колодязів і свердловин Відомий також електронасос "Струмок" Харківського заводу "Електромашина", взятий за прототип /Див "Інструкцію по експлуатації МУМД 06 282 006 ИЭБВ 012-40-У5) Цей та ІНШІ сучасні насоси, з точки зору збірки-розбірки півкорпусів насоса, конструктивно виконані однаково, а саме збірку 2-х півкорпусів з амортизатором виконують стяжками-винтами з гайками, використовуючи фланці півкорпусів Суттєвим недоліком відомого кріплення є те, що із-за близькості розташування гайок до півкорпусу, їх неможливо крутити ключем Приходиться крутити винт з використанням викрутки через шліц головки Таке конструктивне рішення є недосконалим і технічно неграмотним Навіть в парі болт-гайка крутять гайку, а не болт В майстернях та на заводах цю операцію виконують машинами-винтовертами В техніці широко застосовуються гайковерти В домашніх умовах розібрати насос удається дуже рідко і приходиться рубати, чи пиляти гайки Це під силу лише хорошому слюсарю Із-за неможливості розібрати насос, власник не має змоги дома ліквідувати найпростіші і найбільш часті неполадки насоса - відкрутився або порвався клапан чи поршень В основу винаходу поставлено задачу створення електронасоса побутового вібраційного, в якому, шляхом конструктивних змін, забезпечити зручне кріплення стяжками, що закручують розкручують ключем, без спеціальних приладів і інструментів Поставлене завдання вирішується тим, що в електронасосі побутовому вібраційному, що включає стяжки, півкорпус з опорними площадками під головки стяжек, півкорпус з опорними площадками під гайки стяжек з контровочними елементами та амортизатор, периферійно затиснутий між півкорпусами, ВІДПОВІДНО винаходу, опорні площадки під гайки стяжек розташовані в торцевій частині насосу Таке технічне рішення дає змогу замінити ненадійне контрування гайок від самовідкручування (в прототипі - керновка), більш надійним, наприклад, контрування контргайкою або шайбою Гровера Суть запропонованого технічного рішення пояснюється кресленням, де на фіг 1 показано електронасос, що включає півкорпус 1 з фланцем 2, півкорпус 3 з фланцем 4 і опорними площадками 5, амортизатор 6, стяжки 7 з головками 8, гайки 9, контргайки 10, контрувальні шайби 11 Збірку електронасоса виконують так Надівають на стяжки 7 амортизатор 6, півкорпус 3 Закручують гайки 8, натискуючи на опорні площадки 5 При цьому фланці 2 і 4 стискують амортизатор Після достатньої закрутки гайок 9 закручують контргайки 10 Якщо для контрування гайок 9 використовують шайби 11, то їх попередньо підкладають під гайки 9 У шайб з пелюстками, після достатнього закручування гайок, відгинають пелюстки Розташування опорних площадок під гайки в торцевій частині насосу, в МІСЦІ, де можна крутити гайки ключом, а також введення в комплект насоса надійних контровочних елементів - шайб, контргаєк дозволило вилучити вказані недоліки відомих ю (О ^ со 43476 електронасосів, значно підвищило їх споживчі властивості Реалізація нововведень можлива як при виготовленні нових насосів, так і при доробці насосів, що експлуатуються Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
