Вібраційний електронасос
Номер патенту: 38886
Опубліковано: 15.05.2001
Текст

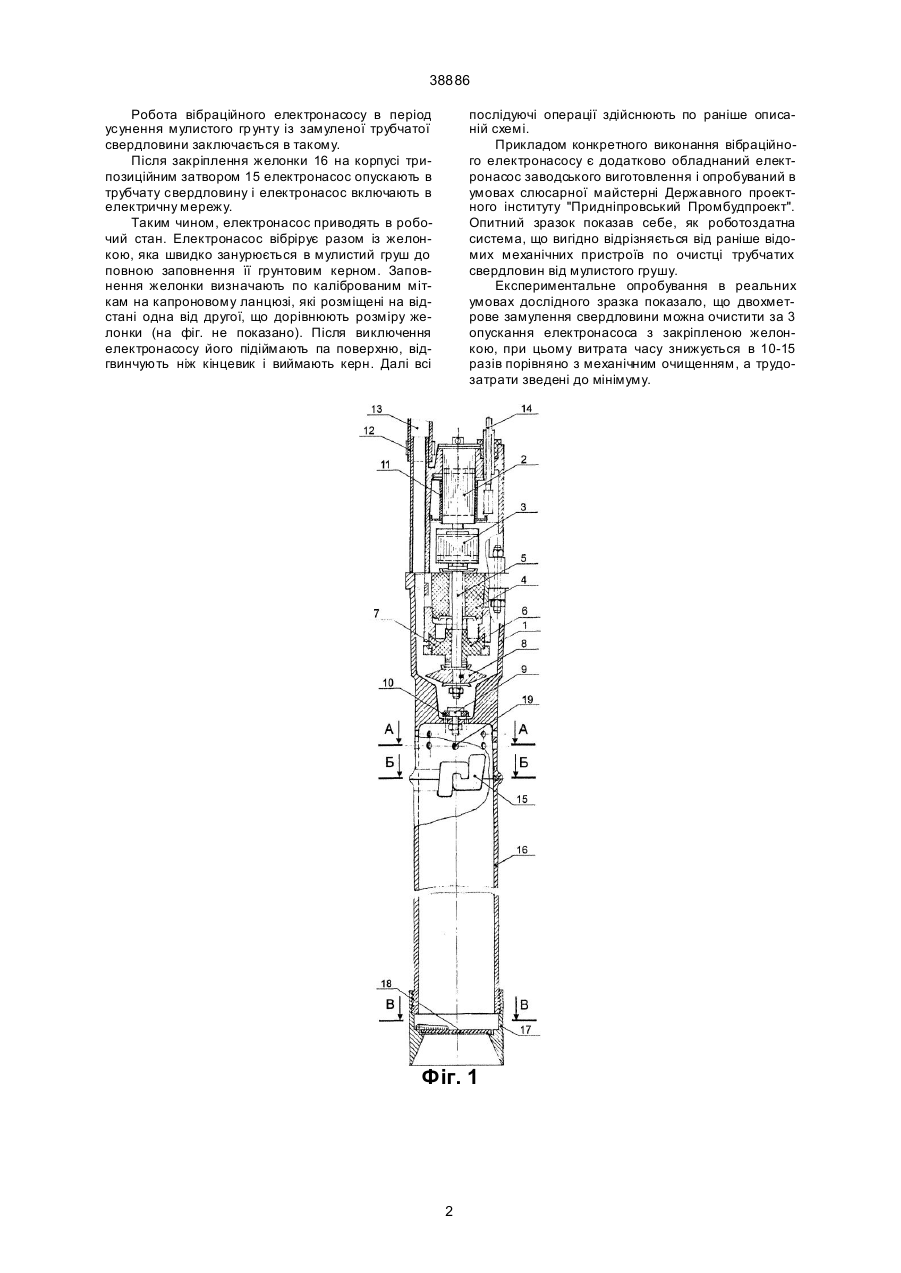

1. Вібраційний електронасос, що включає корпус всередині якого розміщено ярмо з котушкою, ротор, армотизатор, шток і діафрагму, який відрізняється тим, що він додатково обладнаний знімною желонкою для усунення мулистого грунту із трубчатої свердловини. 2. Вібраційний електронасос по п. 1, який відрізняється тим, що знімна желонка виконана у вигляді патрубка з ножем кінцевиком із запірним клапаном. 38886 Робота вібраційного електронасосу в період усунення мулистого гр унту із замуленої трубчатої свердловини заключається в такому. Після закріплення желонки 16 на корпусі трипозиційним затвором 15 електронасос опускають в трубчату свердловину і електронасос включають в електричну мережу. Таким чином, електронасос приводять в робочий стан. Електронасос вібрірує разом із желонкою, яка швидко занурюється в мулистий груш до повною заповнення її грунтовим керном. Заповнення желонки визначають по каліброваним міткам на капроновому ланцюзі, які розміщені на відстані одна від другої, що дорівнюють розміру желонки (на фіг. не показано). Після виключення електронасосу його підіймають па поверхню, відгвинчують ніж кінцевик і виймають керн. Далі всі послідуючі операції здійснюють по раніше описаній схемі. Прикладом конкретного виконання вібраційного електронасосу є додатково обладнаний електронасос заводського виготовлення і опробуваний в умовах слюсарної майстерні Державного проектного інституту "Придніпровський Промбудпроект". Опитний зразок показав себе, як роботоздатна система, що вигідно відрізняється від раніше відомих механічних пристроїв по очистці трубчатих свердловин від мулистого грушу. Експериментальне опробування в реальних умовах дослідного зразка показало, що двохметрове замулення свердловини можна очистити за 3 опускання електронасоса з закріпленою желонкою, при цьому витрата часу знижується в 10-15 разів порівняно з механічним очищенням, а трудозатрати зведені до мінімуму. Фіг. 1 2 38886 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration electric pump
Автори англійськоюNazaruk Anatolii Yakovych, Derylo Oleksandr Lvovych
Назва патенту російськоюВибрационный электронасос
Автори російськоюНазарук Анатолий Яковлевич, Дерило Александр Львович
МПК / Мітки
МПК: F04F 7/00, F04B 47/00
Мітки: вібраційний, електронасос
