Сушарка для сипких матеріалів

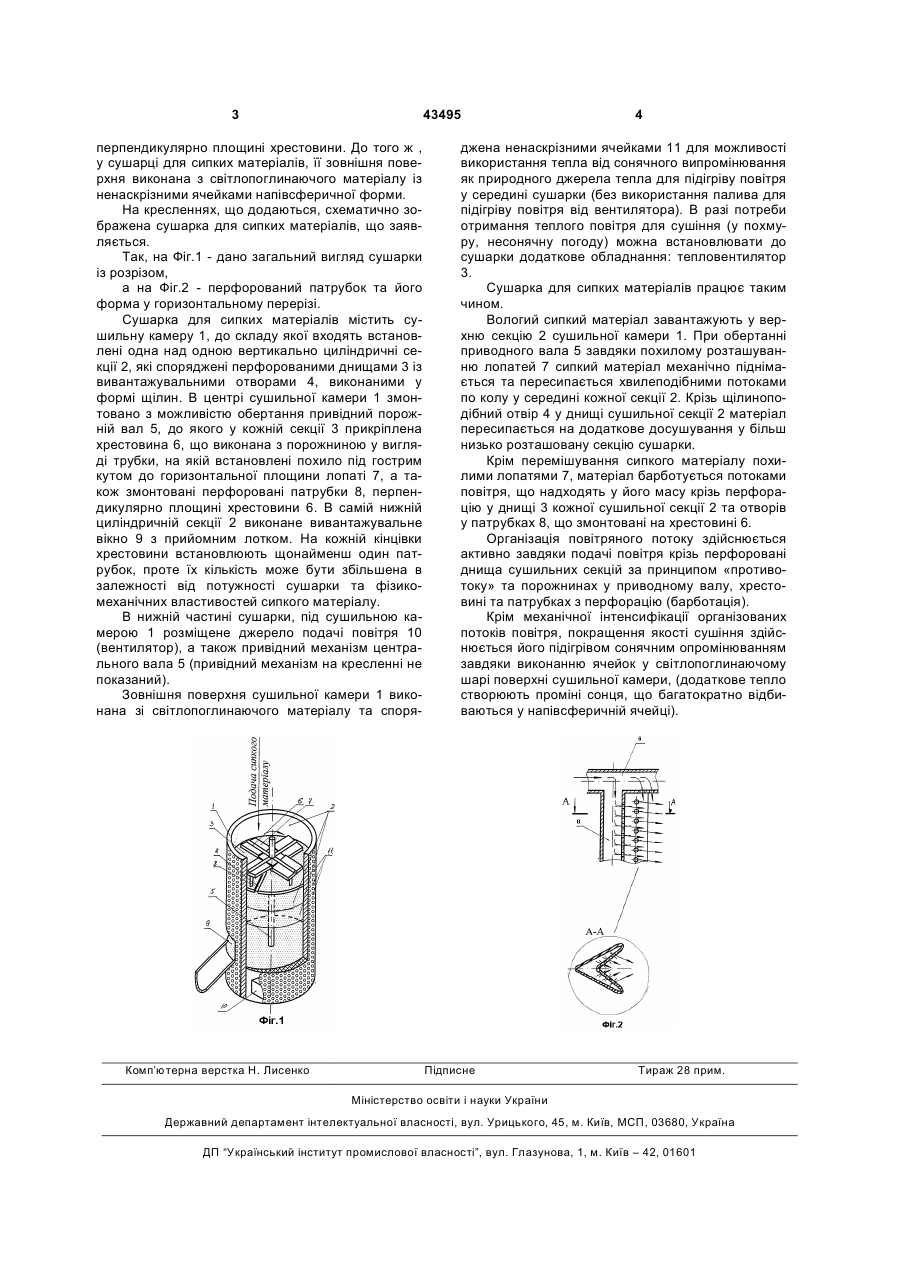

1. Сушарка для сипких матеріалів, що містить джерело подачі повітря та сушильну камеру, утворену вертикально розміщеними та змонтованими 3 43495 перпендикулярно площині хрестовини. До того ж , у сушарці для сипких матеріалів, її зовнішня поверхня виконана з світлопоглинаючого матеріалу із ненаскрізними ячейками напівсферичної форми. На кресленнях, що додаються, схематично зображена сушарка для сипких матеріалів, що заявляється. Так, на Фіг.1 - дано загальний вигляд сушарки із розрізом, а на Фіг.2 - перфорований патрубок та його форма у горизонтальному перерізі. Сушарка для сипких матеріалів містить сушильну камеру 1, до складу якої входять встановлені одна над одною вертикально циліндричні секції 2, які споряджені перфорованими днищами 3 із вивантажувальними отворами 4, виконаними у формі щілин. В центрі сушильної камери 1 змонтовано з можливістю обертання привідний порожній вал 5, до якого у кожній секції 3 прикріплена хрестовина 6, що виконана з порожниною у вигляді трубки, на якій встановлені похило під гострим кутом до горизонтальної площини лопаті 7, а також змонтовані перфоровані патрубки 8, перпендикулярно площині хрестовини 6. В самій нижній циліндричній секції 2 виконане вивантажувальне вікно 9 з прийомним лотком. На кожній кінцівки хрестовини встановлюють щонайменш один патрубок, проте їх кількість може бути збільшена в залежності від потужності сушарки та фізикомеханічних властивостей сипкого матеріалу. В нижній частині сушарки, під сушильною камерою 1 розміщене джерело подачі повітря 10 (вентилятор), а також привідний механізм центрального вала 5 (привідний механізм на кресленні не показаний). Зовнішня поверхня сушильної камери 1 виконана зі світлопоглинаючого матеріалу та споря Комп’ютерна верстка Н. Лиcенко 4 джена ненаскрізними ячейками 11 для можливості використання тепла від сонячного випромінювання як природного джерела тепла для підігріву повітря у середині сушарки (без використання палива для підігріву повітря від вентилятора). В разі потреби отримання теплого повітря для сушіння (у похмуру, несонячну погоду) можна встановлювати до сушарки додаткове обладнання: тепловентилятор 3. Сушарка для сипких матеріалів працює таким чином. Вологий сипкий матеріал завантажують у верхню секцію 2 сушильної камери 1. При обертанні приводного вала 5 завдяки похилому розташуванню лопатей 7 сипкий матеріал механічно піднімається та пересипається хвилеподібними потоками по колу у середині кожної секції 2. Крізь щілиноподібний отвір 4 у днищі сушильної секції 2 матеріал пересипається на додаткове досушування у більш низько розташовану секцію сушарки. Крім перемішування сипкого матеріалу похилими лопатями 7, матеріал барботується потоками повітря, що надходять у його масу крізь перфорацію у днищі 3 кожної сушильної секції 2 та отворів у патрубках 8, що змонтовані на хрестовині 6. Організація повітряного потоку здійснюється активно завдяки подачі повітря крізь перфоровані днища сушильних секцій за принципом «противотоку» та порожнинах у приводному валу, хрестовині та патрубках з перфорацію (барботація). Крім механічної інтенсифікації організованих потоків повітря, покращення якості сушіння здійснюється його підігрівом сонячним опромінюванням завдяки виконанню ячейок у світлопоглинаючому шарі поверхні сушильної камери, (додаткове тепло створюють проміні сонця, що багатократно відбиваються у напівсферичній ячейці). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
