Черв’ячна змішувальна машина для полімерних матеріалів
Номер патенту: 43533
Опубліковано: 25.08.2009
Автори: Сокольський Олександр Леонідович, Кравець Назар Ярославович, Сівецький Володимир Іванович, Щербина Валерій Юрійович
Формула / Реферат
Черв'ячна змішувальна машина для полімерних матеріалів, що містить станину, корпус із завантажувальною горловиною та системою терморегулювання, черв'як з прорізами на гвинтовій навивці, лопатки, привід обертового руху черв'яка, яка відрізняється тим, що всередині корпуса встановлено щонайменше одну втулку з можливістю обертання навколо осі черв'яка, на внутрішній поверхні якої закріплені лопатки.
Текст

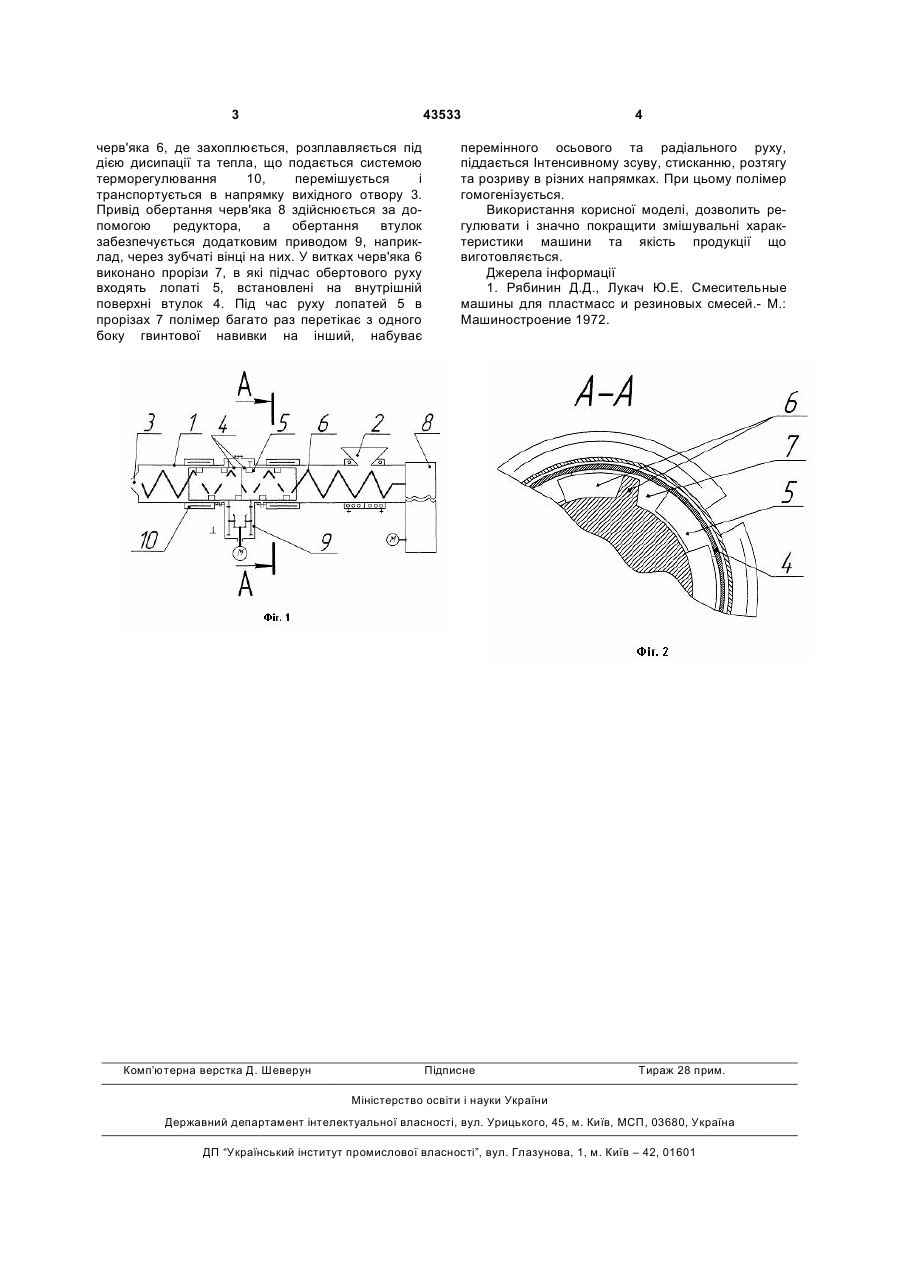

Черв'ячна змішувальна машина для полімерних матеріалів, що містить станину, корпус із завантажувальною горловиною та системою терморегулювання, черв'як з прорізами на гвинтовій навивці, лопатки, привід обертового руху черв'яка, яка відрізняється тим, що всередині корпуса встановлено щонайменше одну втулку з можливістю обертання навколо осі черв'яка, на внутрішній поверхні якої закріплені лопатки. (19) (21) u200901519 (22) 23.02.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) СІВЕЦЬКИЙ ВОЛОДИМИР ІВАНОВИЧ, ЩЕРБИНА ВАЛЕРІЙ ЮРІЙОВИЧ, СОКОЛЬСЬКИЙ ОЛЕКСАНДР ЛЕОНІДОВИЧ, КРАВЕЦЬ НАЗАР ЯРОСЛАВОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 43533 черв'яка 6, де захоплюється, розплавляється під дією дисипації та тепла, що подається системою терморегулювання 10, перемішується і транспортується в напрямку вихідного отвору 3. Привід обертання черв'яка 8 здійснюється за допомогою редуктора, а обертання втулок забезпечується додатковим приводом 9, наприклад, через зубчаті вінці на них. У витках черв'яка 6 виконано прорізи 7, в які підчас обертового руху входять лопаті 5, встановлені на внутрішній поверхні втулок 4. Під час руху лопатей 5 в прорізах 7 полімер багато раз перетікає з одного боку гвинтової навивки на інший, набуває Комп’ютерна верстка Д. Шеверун 4 перемінного осьового та радіального руху, піддається Інтенсивному зсуву, стисканню, розтягу та розриву в різних напрямках. При цьому полімер гомогенізується. Використання корисної моделі, дозволить регулювати і значно покращити змішувальні характеристики машини та якість продукції що виготовляється. Джерела інформації 1. Рябинин Д.Д., Лукач Ю.Е. Смесительные машины для пластмасс и резиновых смесей.- М.: Машиностроение 1972. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm mixing machine for polymeric materials
Автори англійськоюSivetskyi Volodymyr Ivanovych, Scherbyna Valerii Yuriiovych, Sokolskyi Oleksandr Leonidovych, Kravets Nazar Yaroslavovych
Назва патенту російськоюЧервячная смесительная машина для полимерных материалов
Автори російськоюСивецкий Владимир Иванович, Щербина Валерий Юрьевич, Сокольский Александр Леонидович, Кравец Назар Ярославович
МПК / Мітки
МПК: B01F 7/24
Мітки: полімерних, машина, змішувальна, черв'ячна, матеріалів
