Інструментальний затискний патрон

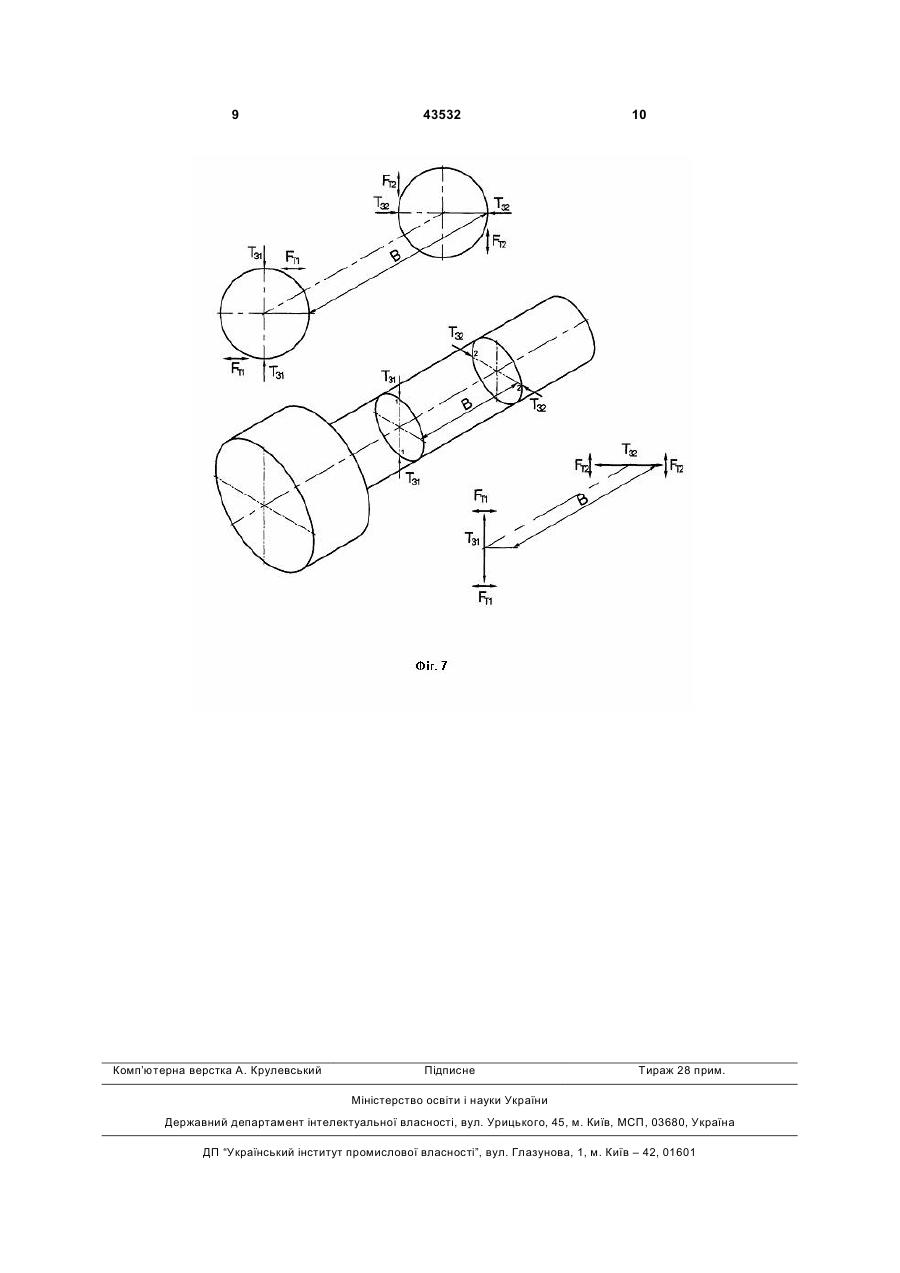

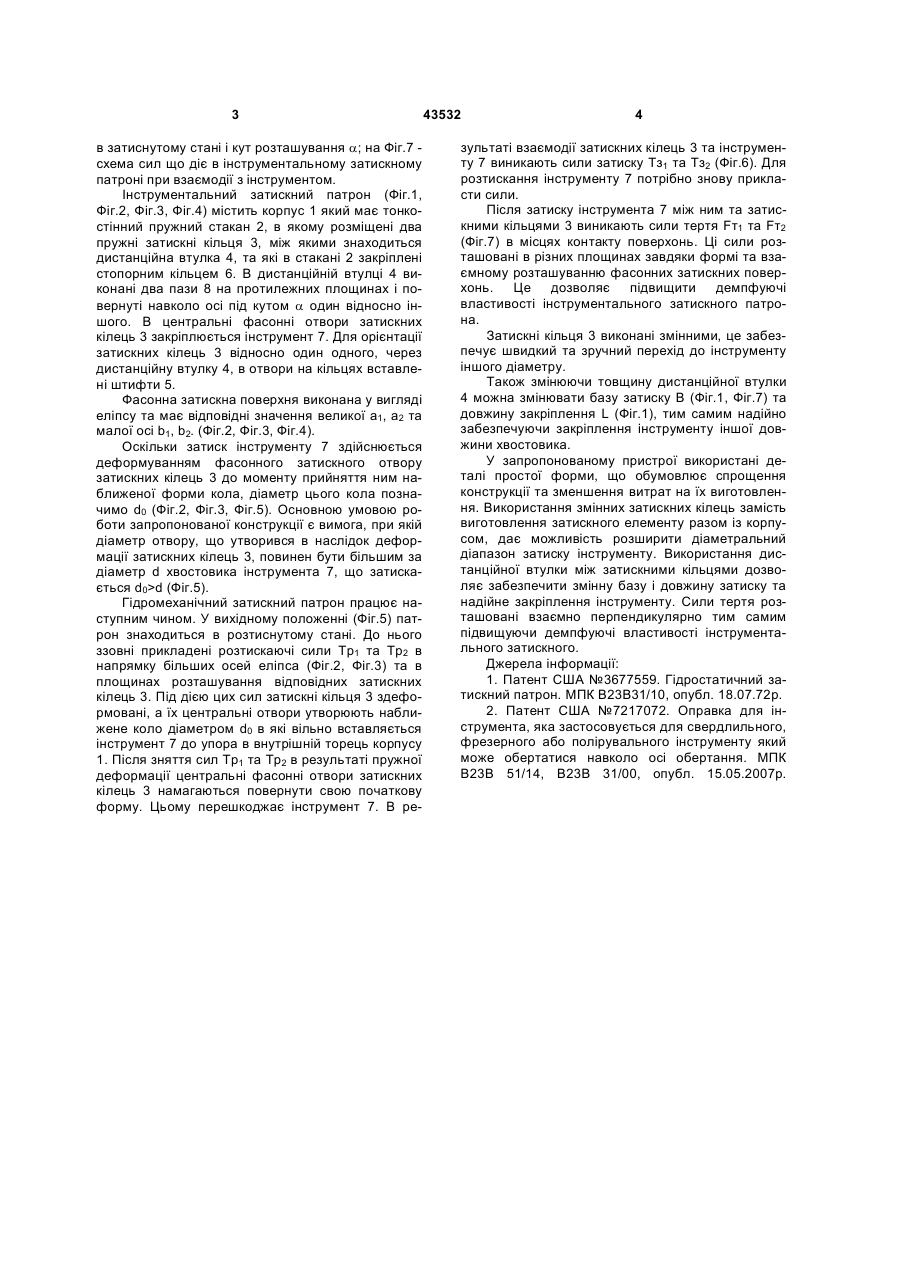

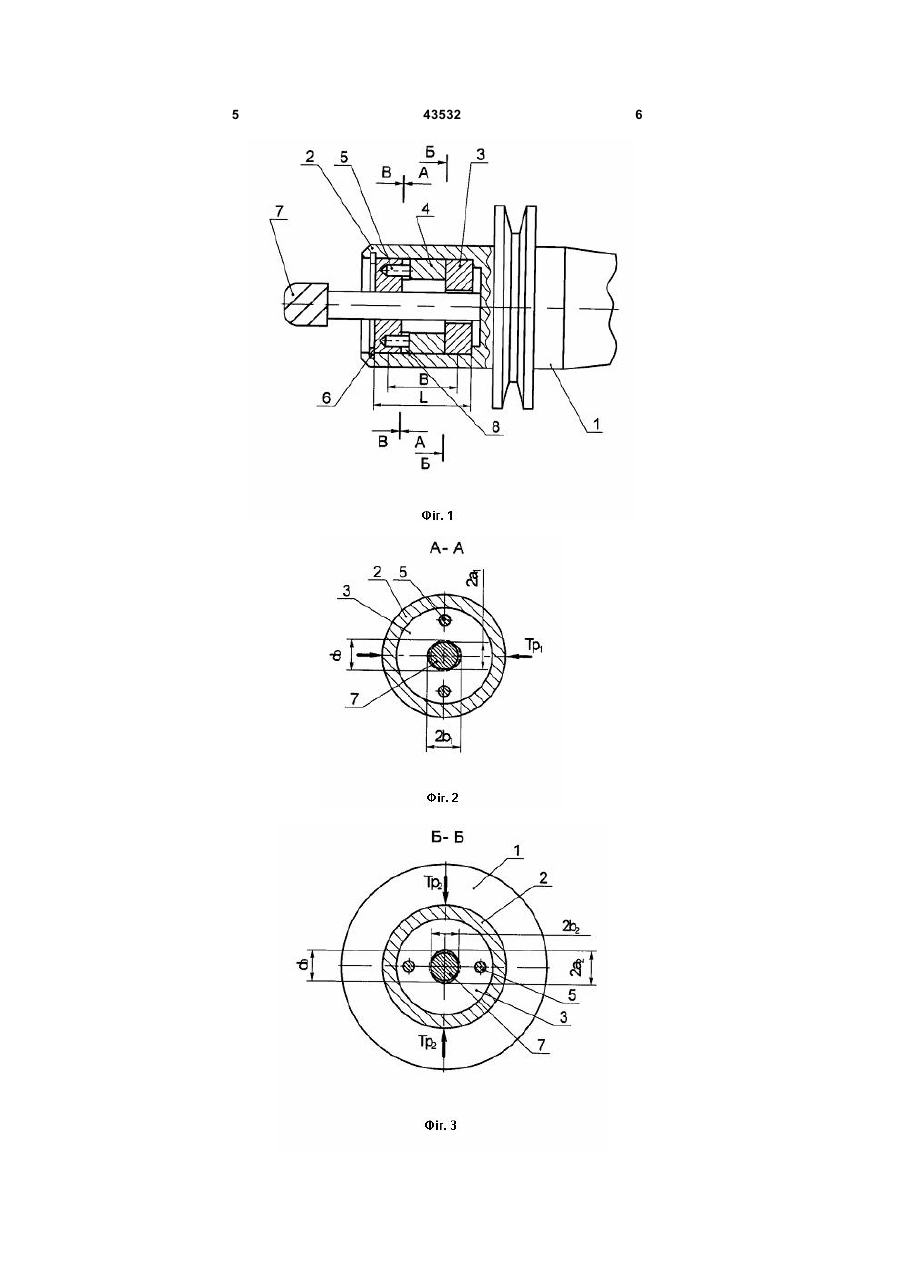

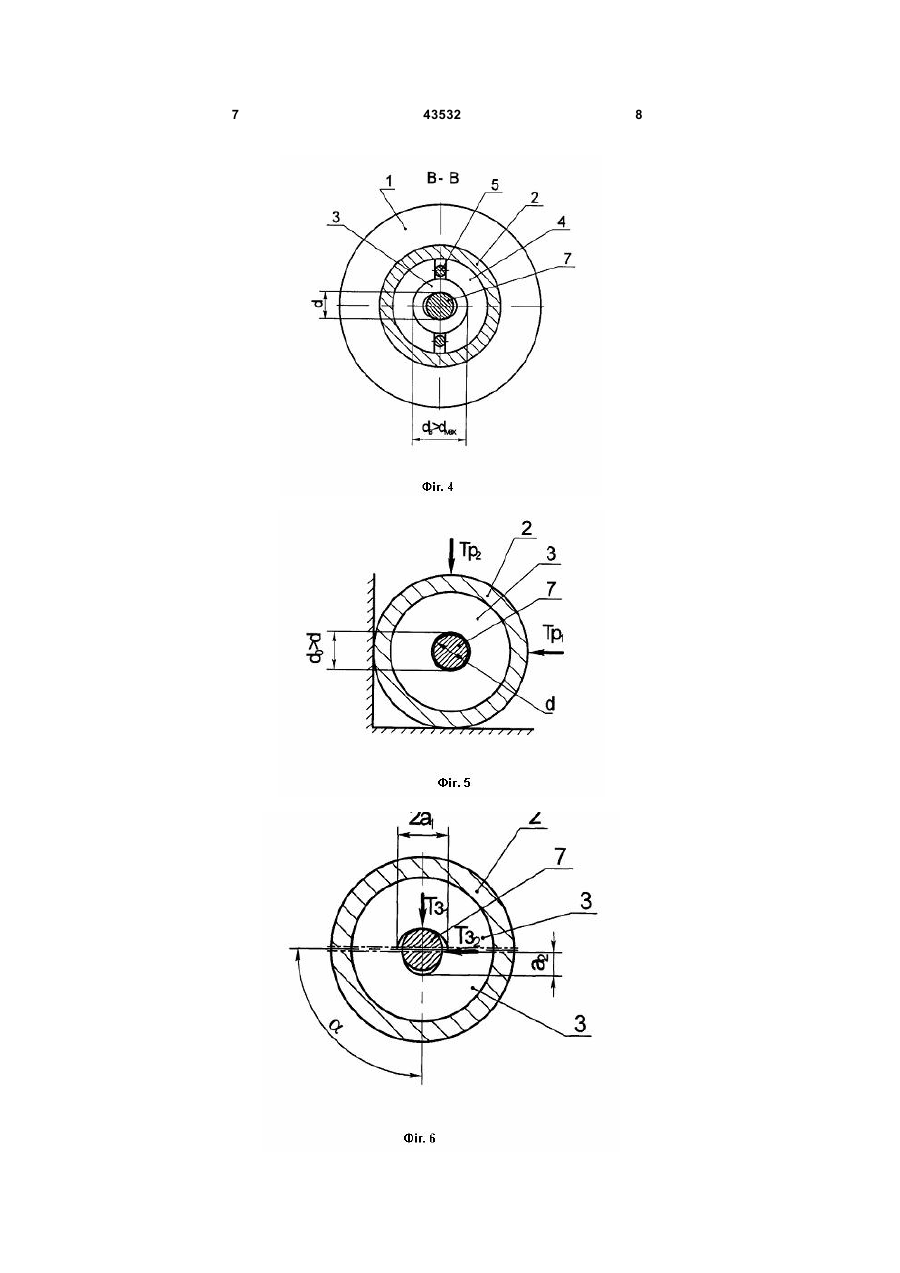

Інструментальний затискний патрон, що міс 3 в затиснутому стані і кут розташування a; на Фіг.7 схема сил що діє в інструментальному затискному патроні при взаємодії з інструментом. Інструментальний затискний патрон (Фіг.1, Фіг.2, Фіг.3, Фіг.4) містить корпус 1 який має тонкостінний пружний стакан 2, в якому розміщені два пружні затискні кільця 3, між якими знаходиться дистанційна втулка 4, та які в стакані 2 закріплені стопорним кільцем 6. В дистанційній втулці 4 виконані два пази 8 на протилежних площинах і повернуті навколо осі під кутом a один відносно іншого. В центральні фасонні отвори затискних кілець 3 закріплюється інструмент 7. Для орієнтації затискних кілець 3 відносно один одного, через дистанційну втулку 4, в отвори на кільцях вставлені штифти 5. Фасонна затискна поверхня виконана у вигляді еліпсу та має відповідні значення великої а1, а2 та малої осі b1, b2. (Фіг.2, Фіг.3, Фіг.4). Оскільки затиск інструменту 7 здійснюється деформуванням фасонного затискного отвору затискних кілець 3 до моменту прийняття ним наближеної форми кола, діаметр цього кола позначимо d0 (Фіг.2, Фіг.3, Фіг.5). Основною умовою роботи запропонованої конструкції є вимога, при якій діаметр отвору, що утворився в наслідок деформації затискних кілець 3, повинен бути більшим за діаметр d хвостовика інструмента 7, що затискається d0>d (Фіг.5). Гідромеханічний затискний патрон працює наступним чином. У вихідному положенні (Фіг.5) патрон знаходиться в розтиснутому стані. До нього ззовні прикладені розтискаючі сили Тр1 та Тр2 в напрямку більших осей еліпса (Фіг.2, Фіг.3) та в площинах розташування відповідних затискних кілець 3. Під дією цих сил затискні кільця 3 здеформовані, а їх центральні отвори утворюють наближене коло діаметром d0 в які вільно вставляється інструмент 7 до упора в внутрішній торець корпусу 1. Після зняття сил Тр1 та Тр2 в результаті пружної деформації центральні фасонні отвори затискних кілець 3 намагаються повернути свою початкову форму. Цьому перешкоджає інструмент 7. В ре 43532 4 зультаті взаємодії затискних кілець 3 та інструменту 7 виникають сили затиску Тз1 та Тз2 (Фіг.6). Для розтискання інструменту 7 потрібно знову прикласти сили. Після затиску інструмента 7 між ним та затискними кільцями 3 виникають сили тертя Fт1 та Fт2 (Фіг.7) в місцях контакту поверхонь. Ці сили розташовані в різних площинах завдяки формі та взаємному розташуванню фасонних затискних поверхонь. Це дозволяє підвищити демпфуючі властивості інструментального затискного патрона. Затискні кільця 3 виконані змінними, це забезпечує швидкий та зручний перехід до інструменту іншого діаметру. Також змінюючи товщину дистанційної втулки 4 можна змінювати базу затиску В (Фіг.1, Фіг.7) та довжину закріплення L (Фіг.1), тим самим надійно забезпечуючи закріплення інструменту іншої довжини хвостовика. У запропонованому пристрої використані деталі простої форми, що обумовлює спрощення конструкції та зменшення витрат на їх виготовлення. Використання змінних затискних кілець замість виготовлення затискного елементу разом із корпусом, дає можливість розширити діаметральний діапазон затиску інструменту. Використання дистанційної втулки між затискними кільцями дозволяє забезпечити змінну базу і довжину затиску та надійне закріплення інструменту. Сили тертя розташовані взаємно перпендикулярно тим самим підвищуючи демпфуючі властивості інструментального затискного. Джерела інформації: 1. Патент США №3677559. Гідростатичний затискний патрон. МПК В23В31/10, опубл. 18.07.72р. 2. Патент США №7217072. Оправка для інструмента, яка застосовується для свердлильного, фрезерного або полірувального інструменту який може обертатися навколо осі обертання. МПК В23В 51/14, В23В 31/00, опубл. 15.05.2007р. 5 43532 6 7 43532 8 9 Комп’ютерна верстка А. Крулевський 43532 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
