Компакт-матеріал для ківшової обробки доменного чавуну

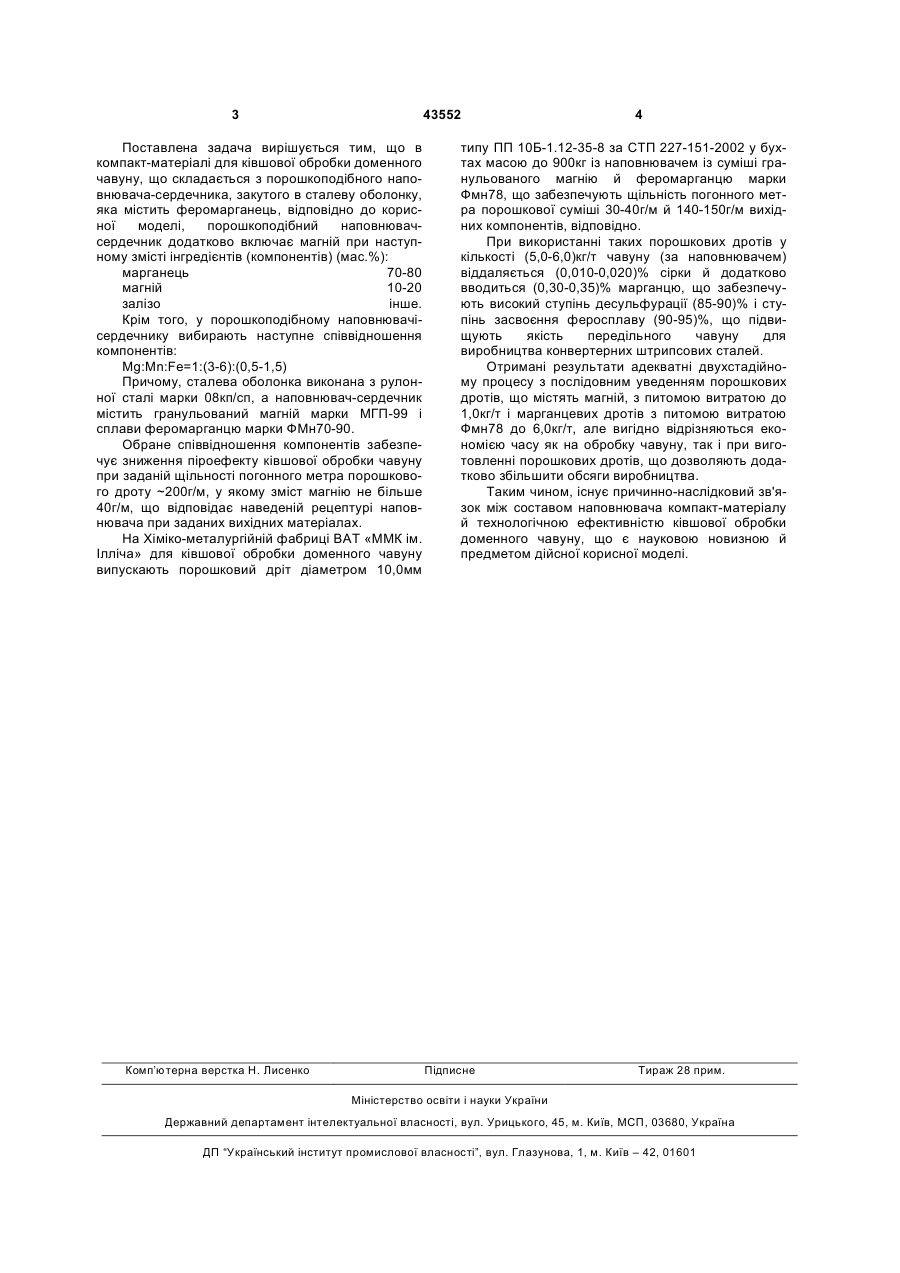

1. Компакт-матеріал для ківшової обробки доменного чавуну, що складається з порошкоподі 3 43552 Поставлена задача вирішується тим, що в компакт-матеріалі для ківшової обробки доменного чавуну, що складається з порошкоподібного наповнювача-сердечника, закутого в сталеву оболонку, яка містить феромарганець, відповідно до корисної моделі, порошкоподібний наповнювачсердечник додатково включає магній при наступному змісті інгредієнтів (компонентів) (мас.%): марганець 70-80 магній 10-20 залізо інше. Крім того, у порошкоподібному наповнювачісердечнику вибирають наступне співвідношення компонентів: Mg:Mn:Fe=1:(3-6):(0,5-1,5) Причому, сталева оболонка виконана з рулонної сталі марки 08кп/сп, а наповнювач-сердечник містить гранульований магній марки МГП-99 і сплави феромарганцю марки ФМн70-90. Обране співвідношення компонентів забезпечує зниження піроефекту ківшової обробки чавуну при заданій щільності погонного метра порошкового дроту ~200г/м, у якому зміст магнію не більше 40г/м, що відповідає наведеній рецептурі наповнювача при заданих вихідних матеріалах. На Хіміко-металургійній фабриці ВАТ «ММК ім. Ілліча» для ківшової обробки доменного чавуну випускають порошковий дріт діаметром 10,0мм Комп’ютерна верстка Н. Лиcенко 4 типу ПП 10Б-1.12-35-8 за СТП 227-151-2002 у бухтах масою до 900кг із наповнювачем із суміші гранульованого магнію й феромарганцю марки Фмн78, що забезпечують щільність погонного метра порошкової суміші 30-40г/м й 140-150г/м вихідних компонентів, відповідно. При використанні таких порошкових дротів у кількості (5,0-6,0)кг/т чавуну (за наповнювачем) віддаляється (0,010-0,020)% сірки й додатково вводиться (0,30-0,35)% марганцю, що забезпечують високий ступінь десульфурації (85-90)% і ступінь засвоєння феросплаву (90-95)%, що підвищують якість передільного чавуну для виробництва конвертерних штрипсових сталей. Отримані результати адекватні двухстадійному процесу з послідовним уведенням порошкових дротів, що містять магній, з питомою витратою до 1,0кг/т і марганцевих дротів з питомою витратою Фмн78 до 6,0кг/т, але вигідно відрізняються економією часу як на обробку чавуну, так і при виготовленні порошкових дротів, що дозволяють додатково збільшити обсяги виробництва. Таким чином, існує причинно-наслідковий зв'язок між составом наповнювача компакт-матеріалу й технологічною ефективністю ківшової обробки доменного чавуну, що є науковою новизною й предметом дійсної корисної моделі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
