Hожова головка кутера

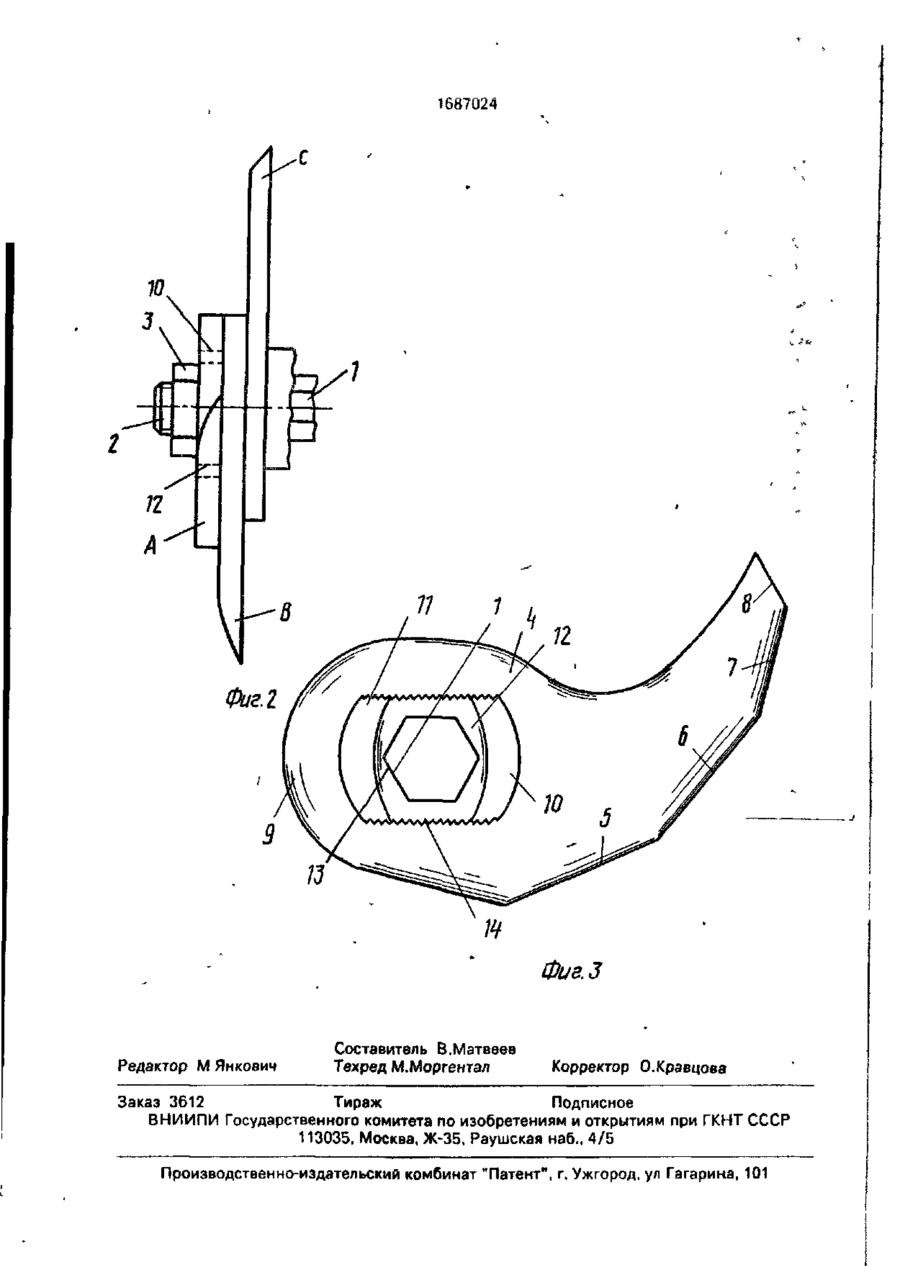

Изобретение относится к конструктивным элементам устройств для измельчения материалов. Цель - уменьшение массы и сокращение длины ножевой головки в осевом направлении. Ножевая головка куттера состоит из ножей, расположенных один относительно другого под углом 120° на взлу 1. В хвостовой части 9 ножей выполнено продольное отверстие 10 с зубчатой нарезкой 11. Диск 12 имеет наружную зубчатую" нарезку, которая входит в зацепление с нарезкой отверстия ножа, что обеспечивает его перестановку. Толщина диска равна глубине продольного отверстия ножа или меньше на 10%, а длина наружных краев диска меньше длины продольных краев отверстия ножа, 3 ил. — 1687024 Изобретение относится к конструктивДлина диска \2 для приема вала меньше ным элементам устройств для измельчения длины продольного отверстия 10, чтобы материала и может быть применено в пищеобеспечить дополнительную перестановку вой и других отраслях промышленности. ножей в радиальном направлении по опреЦель изобретения - уменьшение массы 5 деленной длине, которая необходима при дополнительной точке и выбалансировани сокращение длины ножевой головки в осеном позиционировании ножей. вом направлении. На фиг,1 изображена ножевая головка Толщина диска 12 для приема вала сокуттера с тремя ножами и с ведущим валом, ответствует в основном толщине ножа в хвовид сверху, разрез; из фиг.2 - то же, вид сбоку; на 10 стовой части 9. т.е. глубине продольного фиг.З - передний нож ножевой головки кутотверстия 10, так что в случае размещения тера, вид сверху. диска 12 в соответствующем ноже А, В и С ножевая головка куттера состоит из элеменНожевая головка куттера (фиг.1 и 2) сотов конструкции, плотно прилегающих друг стоит из трех ножей А, В и С, расположенных в осевом направлении непосредст- 15 к другу. венно друг около друга под углом 120° друг Формула изобретения относительно друга на ведущем валу 1 и Ножевая головка куттера, содержащая зафиксированных на вершине 2 вала стопо меньшей мере два установленных с уравпорной гайкой 3. новешиванием масс относительно ее оси Отдельный нож 4 (фиг.З) соответствует 20 вращения ножа, каждый из которых имеет продольное отверстие в хвостовой части и по форме изображенному на фиг.1 ножу А, по меньшей мере один режущий участок, В или С. Нож 4 имеет режущие участки 5-8. диск для приема вала с центральным отверВ его хвостовой части 9 выполнено продольстием в виде правильного многоугольника и ное отверстие 10 с противоположными параллельными внутренними продольными 25 зубчатую нарезку на противоположных параллельных продольных краях диска, котокраями с зубчатой нарезкой 11. рая входит в зацепление с соответствующей Диск 12 с центральным шестиугольным зубчатой нарезкой ножа, о т л и ч а ю щ а я отверстием 13 для размещения в нем соотс я тем, мо, с целью уменьшения массы и ветствующего шестигранного ведущего вала 1 имеет на противоположных парзл- 30 сокращения длины ножевой головки в осевом направлении, зубчатая нарезка диска лельных наружных продольных краях навыполнена на наружных продольных краях ружную зубчатую нарезку 14, которая диска, а зубчатая нарезка ножа - на провходит з зацепление с внутренней зубчатой дольных краях продольного отверстия, при нарезкой 11 на продольных краях продольного отверстия 10, благодаря чему нож 4 35 этом толщина диска равна глубине продольного отверстия ножа или до 10% меньше можно переставлять в радиальном направэтой глубины, а длина наружных продольлении относительно центрального отверных краев диска меньше длины продольных стия диска 12 и тем самым относительно краев продольного отверстия ножа. ведущего вала 1 на предусмотренный шаг. 1687024 10. T n A' /J Фиг.З Редактор M Янкович Составитель В.Матвеев Техред М.Моргентал Корректор О.Кравцова Заказ 3612 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
