B02C 18/20 — серповидні ножі

Номер патенту: 116156

Опубліковано: 12.02.2018

Автор: Батраченко Олександр Вікторович

МПК: B02C 18/06, B02C 18/20

Мітки: кутера

Формула / Реферат:

Ніж кутера, який містить посадочну частину, корпус з боковими поверхнями і лезом, що має двосторонню заточку, який відрізняється тим, що одна сторона леза заточена під кутом b до тієї бокової поверхні ножа, з якою дана сторона леза сполучена, а друга сторона леза заточена під кутом g до тієї бокової поверхні ножа, з якою дана сторона леза сполучена, при цьому величина кутів b і g визначається виразом: b+g=a, де кут a є оптимальним для...

Номер патенту: 116037

Опубліковано: 25.01.2018

Автор: Батраченко Олександр Вікторович

МПК: B02C 18/16, B26D 1/00, B02C 18/06, B02C 18/20 ...

Мітки: кутера, ножова, головка

Формула / Реферат:

Ножова головка кутера, яка складається з щонайменше одного встановленого на вузлі кріплення ножа, яка відрізняється тим, що додатково містить щонайменше одну державку, розташовану за кожним ножем в площині, паралельній площині його обертання, на відстані 2-50 мм, причому державка оснащена щонайменше одним лезом, закріпленим на ній за допомогою елемента кріплення з різьбовим з'єднанням, а у фронтальній проекції ножової головки різальні краї...

Номер патенту: 116036

Опубліковано: 25.01.2018

Автор: Батраченко Олександр Вікторович

МПК: B02C 18/20, C21D 9/18, C21D 7/08 ...

Мітки: зміцнення, кутера, ножа, спосіб

Формула / Реферат:

Спосіб зміцнення ножа кутера, при якому спочатку проводять відпалювання всього ножа, потім його нормалізацію або поліпшення до твердості НВ 200-350, після чого проводять загартування леза на всю глибину до твердості HRCe 52-66 з відповідним відпуском, а також полірування леза та бокових поверхонь робочої частини ножа, який відрізняється тим, що додатково проводять поверхневе загартування з відповідним відпуском інших ділянок ножа до твердості...

Номер патенту: 112264

Опубліковано: 12.12.2016

Автори: Самойчук Кирило Олегович, Христофоров Павло Олександрович

МПК: B02C 18/20, A22C 17/00

Мітки: ножова, головка, кутера

Формула / Реферат:

Ножова головка кутера, яка містить щонайменше два, встановлених з урівноваженням мас щодо її осі обертання, ножі, кожен з яких має поздовжній отвір у хвостовій частині у вигляді правильного прямокутника для прийому вала і щонайменше одну ріжучу ділянку, диск з вирізом, який має на протилежних паралельних поздовжніх краях зубчасту нарізку, яка входить у зачеплення з відповідною зубчастою нарізкою ножа, яка відрізняється тим, що зубчаста...

Номер патенту: 88061

Опубліковано: 25.02.2014

Автори: Кульбака Вікторія Олександрівна, Осипенко Василь Іванович, Батраченко Олександр Вікторович, Некоз Олександр Іванович

МПК: B02C 18/20

Мітки: кутера

Формула / Реферат:

1. Ніж кутера, який виконаний у вигляді пластини, що має посадочні поверхні, дві бокові сторони, тильну сторону та лезо, лезо має різальну кромку, бокова сторона, на яку натікає шар сировини при її подачі чашею кутера, має заглиблення та додаткову подрібнювальну кромку, який відрізняється тим, що заглиблення і додаткова подрібнювальна кромка виконані такими, що максимальна ширина

Номер патенту: 88060

Опубліковано: 25.02.2014

Автори: Батраченко Олександр Вікторович, Кульбака Вікторія Олександрівна, Некоз Олександр Іванович, Осипенко Василь Іванович

МПК: B02C 18/20

Мітки: кутера

Формула / Реферат:

1. Ніж кутера, який виконаний у вигляді пластини, що має посадочні поверхні, дві бокові сторони, тильну сторону та лезо, лезо має заточку та різальну кромку, висота поперечного перерізу ножа, виміряна на ділянці поміж боковими сторонами, є більшою за висоту поперечного перерізу, виміряну на ділянці з'єднання леза із боковими сторонами, причому значення висоти поперечного перерізу ножа, виміряної на ділянці поміж боковими сторонами, є...

Номер патенту: 71901

Опубліковано: 25.07.2012

Автори: Вербицький Сергій Борисович, Літовченко Ігор Миколайович, Батраченко Олександр Вікторович, Іванов Павло Васильович, Козій Олексій Антонович, Некоз Олександр Іванович

МПК: B02C 18/20

Мітки: кутера

Формула / Реферат:

1. Ніж кутера, який виконаний у вигляді пластини, що має дві бокові сторони, тильну сторону та лезо, лезо має заточку, який відрізняється тим, що має таку геометричну форму, при якій висота його поперечного перерізу, виміряна на ділянці поміж боковими сторонами, є більшою за висоту поперечного перерізу, виміряну на ділянці з'єднання леза із боковими сторонами, причому значення висоти поперечного перерізу ножа, виміряної на ділянці поміж...

Номер патенту: 66843

Опубліковано: 25.01.2012

Автори: Батраченко Олександр Вікторович, Некоз Олександр Іванович, Літовченко Ігор Миколайович, Микитюк Сергій Ігорович

МПК: B02C 18/20

Мітки: кутера, перфорований

Формула / Реферат:

Ніж кутера перфорований, що складається із пластини, пластина має робочу та посадочну частини, робоча частина містить лезо та наскрізні отвори, який відрізняється тим, що наскрізні отвори розташовано на тій ділянці робочої частини, яка обмежена колами з радіусами  та , де

Номер патенту: 50074

Опубліковано: 25.05.2010

Автори: Літовченко Ігор Миколайович, Осипенко Василь Іванович, Некоз Олександр Іванович, Каптановський Дмитро Вадимович, Батраченко Олександр Вікторович, Хандюк Микола Васильович

МПК: B02C 18/26, B02C 18/20

Мітки: кутера, пристрій, фрезерування, ножів, автоматизованого

Формула / Реферат:

1. Пристрій для автоматизованого фрезерування ножів кутера, що містить обертову планшайбу з кріпильними елементами, на яку встановлюються ножі кутера, підшипниковий вузол, вал, що встановлений у підшипниковому вузлі, який відрізняється тим, що додатково обладнаний зубчастим сектором, який жорстко зв'язаний із обертовою планшайбою, та зубчастою рейкою, причому підшипниковий вузол призначений для встановлення та закріплення на нерухомій...

Номер патенту: 39791

Опубліковано: 10.03.2009

Автори: Йосипенко Вікторія Анатоліївна, Сунько Наталія Євгеніївна, Некоз Олександр Іванович, Батраченко Олександр Вікторович

МПК: B02C 18/20

Мітки: кутера

Формула / Реферат:

Ніж кутера, який містить пластину з різальною кромкою, що має форму дуги кола зі зміщеним центром, який відрізняється тим, що довжина різальної кромки кратна довжині кола, у формі дуги якого виконана різальна кромка.

Номер патенту: 27741

Опубліковано: 12.11.2007

Автори: Закалов Олександр Васильович, Бортник Андрій Ігорович

МПК: B02C 18/20

Мітки: кутера

Номер патенту: 10252

Опубліковано: 15.11.2005

Автори: Циць Роман Васильович, Закалов Олександр Васильович, Бортник Андрій Ігорович

МПК: B02C 18/20

Мітки: кутера

Формула / Реферат:

Ніж для кутера, який містить пластину з різальною кромкою, що складається з двох послідовно розміщених від основи опуклих дуг, одна з яких виконана по спіралі Архімеда і розташована ближче до центра обертання ножа, а друга опукла дуга виконана по логарифмічній спіралі і розташована ближче до периферії ножа, причому кут між обома опуклими дугами α сформований в межах 140...148° і перехід з архімедової спіралі на логарифмічну спіраль...

Номер патенту: 8015

Опубліковано: 15.07.2005

Автори: Циць Роман Васильович, Бортник Андрій Ігорович, Закалов Олександр Васильович

МПК: B02C 18/20

Мітки: кутера

Формула / Реферат:

Ніж для кутера, який містить пластину з різальною кромкою, що складається з двох опуклих дуг, одна з яких виконана по спіралі Архімеда і розташована ближче до центра обертання ножа, а друга опукла дуга виконана по логарифмічній спіралі і розташована ближче до периферії ножа, різальна кромка виконана з кутом загострення γ=27...30°, лезо ножа на відстані 0,98R від центра обертання виконано з зубчиками висотою h=3 мм, кутом профілю...

Номер патенту: 3953

Опубліковано: 15.12.2004

Автори: Бортник Андрій Ігорович, Закалов Олександр Васильович

МПК: B02C 18/20

Мітки: кутера

Формула / Реферат:

Ніж для кутера, який містить пластину з різальною кромкою, що складається з двох послідовно розміщених від основи опуклих дуг, розташованих під кутом одна до одної і утворюючих на стику перегин, який відрізняється тим, що одна з опуклих дуг виконана по спіралі Архімеда і розташована ближче до центру обертання ножа, а друга опукла дуга виконана по логарифмічній спіралі і розташована ближче до периферії ножа, причому кут між обома опуклими...

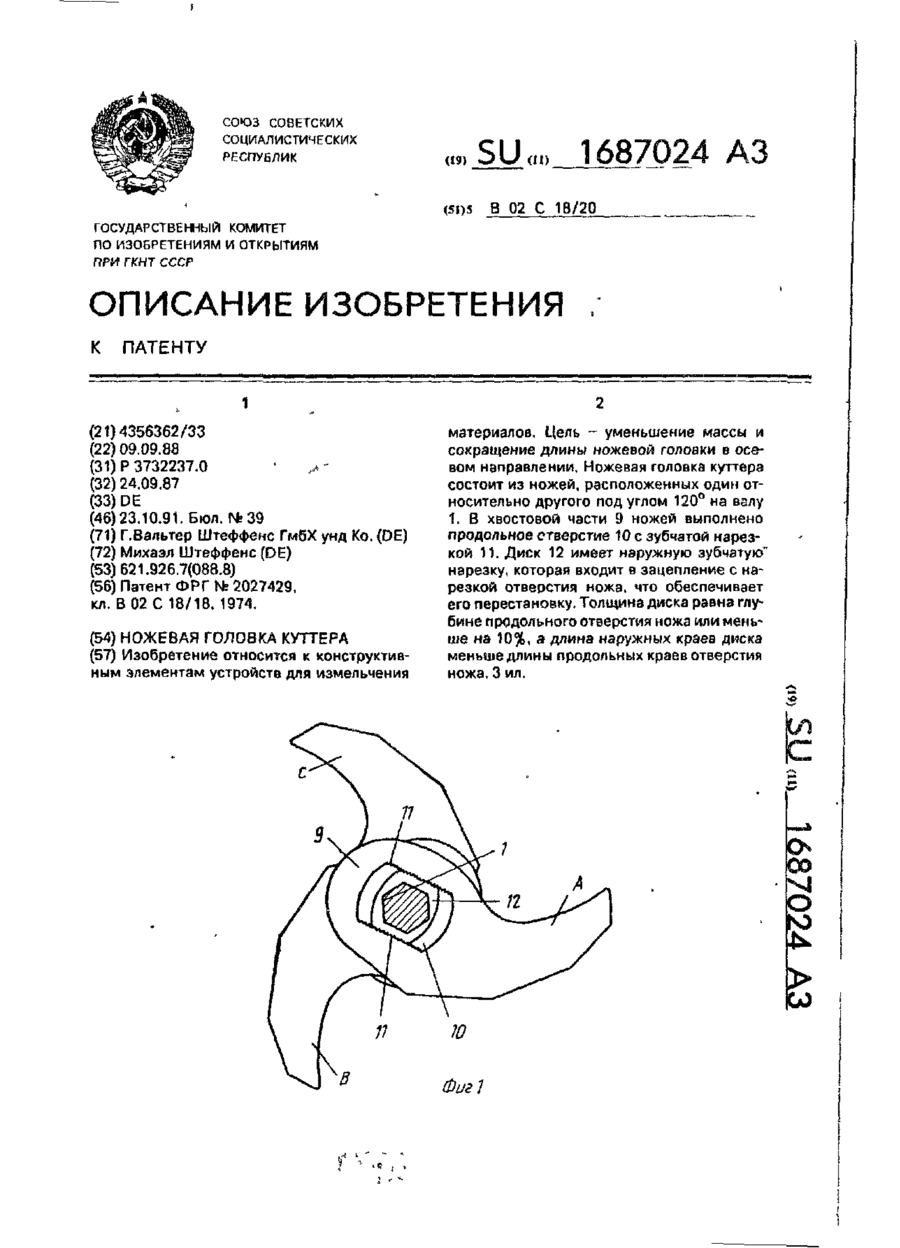

Номер патенту: 711

Опубліковано: 15.12.1993

Автор: Михаел Штеффенс

МПК: B02C 18/20

Мітки: головка, hожова, кутера

Формула / Реферат:

Ножевая головка куттера, содержащая по меньшей мере два установленных с уравновешиванием масс относительно ее оси вращения ножа, каждый из которых имеет продольное отверстие в хвостовой части и по меньшей мере один режущий участок, диск для приема вала с центральным отверстием в виде правильного многоугольника и зубчатую нарезку на противоположных параллельных продольных краях диска, которая входит в зацепление с соответствующей зубчатой...
