Вогнетривка бетонна суміш

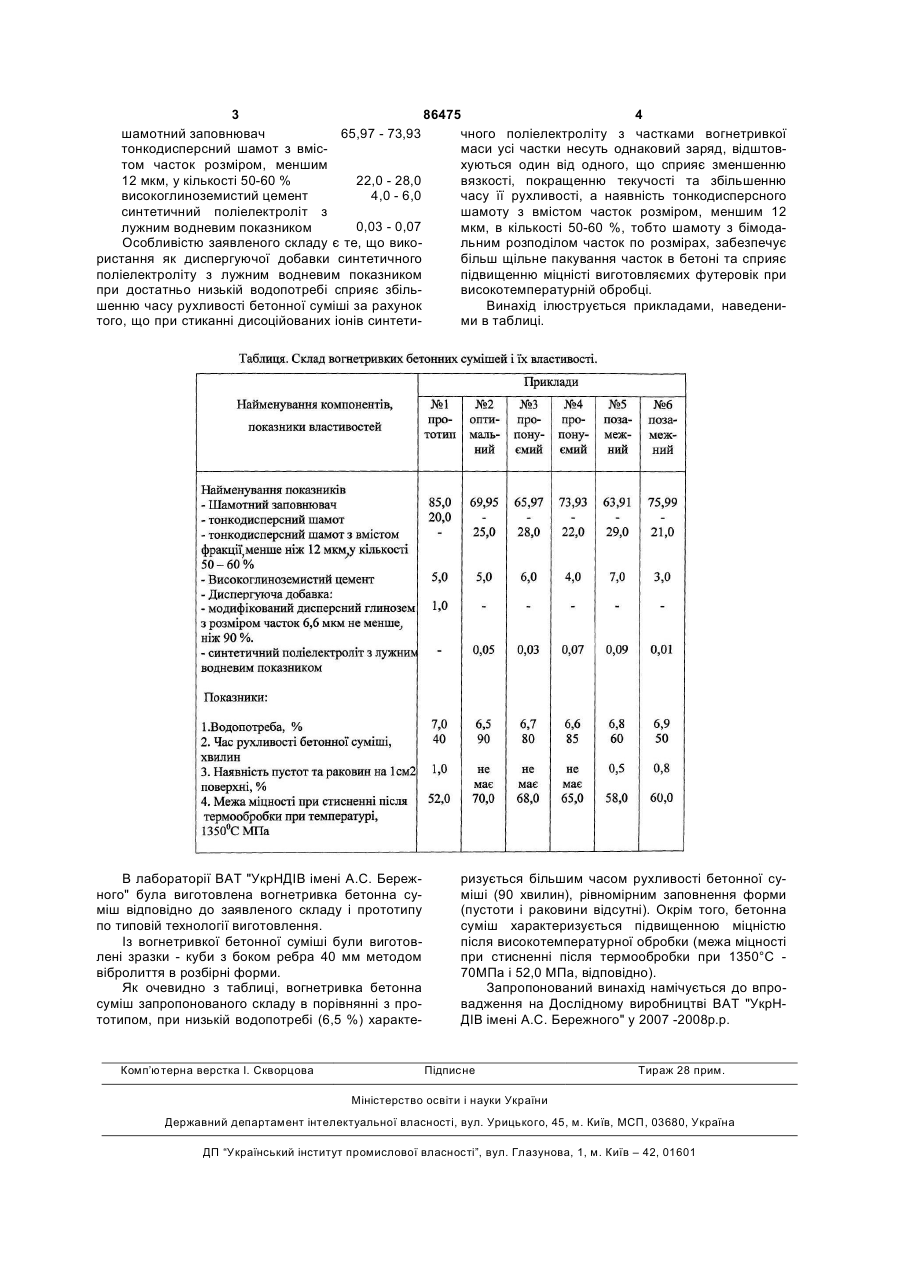

Вогнетривка бетонна суміш, що містить шамотний заповнювач, тонкодисперсний шамот, високоглиноземистий цемент та диспергуючу добавку, яка відрізняється тим, що вона як диспергуючу добавку містить синтетичний поліелектроліт з лужним водневим показником, а в тонкодисперсному шамоті вміст часток розміром, меншим 12 мкм, складає 50-60 % при такому співвідношенні компонентів, мас. %: шамотний заповнювач 65,97-73,93 тонкодисперсний шамот з вмістом часток розміром, меншим 12 мкм, у кількості 50-60 % 22-28 високоглиноземистий цемент 4-6 синтетичний поліелектроліт з лужним водневим показником 0,03-0,07. Винахід стосується вогнетривкої промисловості і може бути використаний для виробництва вогнетривкого бетону, призначеного для виготовлення монолітних футерівок елементів металургійних агрегатів, наприклад, теплоізоляційних кришок сталерозливних та проміжних ковшів, арматурного шару проміжних ковшів та інш. Відома бетонна суміш, яка містить шамотний заповнювач та в'яжуче. (Вогнетривкі бетони. Довідник, М., 1982, с.76 - 77,119 -121). Недоліком зазначеної бетонної суміші є висока водопотреба, недостатній час її рухливості, нерівномірне заповнення форми та знижена міцність після високотемпературної обробки. Найбільш близькою до винаходу по технічній сутності та досягаемому результату є бетонна суміш, яка містить, мас. %: шамотний заповнювач (74,0), тонкодисперсний шамот (20), високоглиноземистий цемент (5,0) та диспергуючу добавку (1,0). (Патент України № 72554 С 04 В 35/66, 33/22,28/06. Бюл. №3 от 15.03.2005 p.). Однак і ця бетонна суміш при достатньо низькій водопотребі (7,0 %) характеризується недостатнім часом рухливості (40 хв.), нерівномірним заповненням форми (після розкриття форми на 1 см2 бетону, який затужавів, спостерігається наявність раковин до 1,0%) та недостатньо високу міцність після високотемпературної обробки (52,0). В основу винаходу поставлена задача створення вогнетривкої бетонної суміші, в якій використання як диспергуючої добавки синтетичного поліелектроліту з лужним водневим показником та тонкодисперсного шамоту з вмістом часток розміром, меншим 12 мкм, в кількості 50-60 %, при низькій водопотребі сприяє збільшенню часу рухливості бетонної суміші, рівномірному заповненню форми та забезпечує підвищення міцності бетону після високотемпературної обробки, що, у свою чергу підвищує стійкість футеровок теплових агрегатів. Поставлена задача вирішується тим, що вогнетривка бетонна суміш, яка вміщує шамотний заповнювач, тонкодисперсний шамот, високоглиноземистий цемент та диспергуючу добавку, згідно з винаходом як диспергуючу добавку містить синтетичний поліелектроліт з лужним водневим показником та тонкодисперсний шамот з вмістом часток розміром, меншим 12 мкм, в кількості 50-60 %, при наступному співвідношенні компонентів, мас.%: (19) UA (11) 86475 (13) C2 (21) a200706681 (22) 14.06.2007 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ПРИМАЧЕНКО ВОЛОДИМИР ВАСИЛЬОВИЧ, UA, БАБКІНА ЛІНА ОЛЕКСІЇВНА, UA, СОЛОШЕНКО ЛЮДМИЛА МИКОЛАЇВНА, UA, СВЯТОЛУЦЬКА ВІРА МИХАЙЛІВНА, UA, ЩЕРБАК ЛЮДМИЛА МИХАЙЛІВНА, UA, КАРЯКІНА ЕЛЕОНОРА ЛЕОНІДІВНА, UA, ТИШИНА ТЕТЯНА ГЕОРГІЇВНА, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С.БЕРЕЖНОГО", UA (56) UA 72554, C2, 15.03.2005 UA 75774, C2, 16.01.2006 UA 73838, C2, 15.09.2005 RU 2165907, C1, 27.04.2001 US 4102695, 25.07.1978 3 86475 4 шамотний заповнювач 65,97 - 73,93 чного поліелектроліту з частками вогнетривкої тонкодисперсний шамот з вмісмаси усі частки несуть однаковий заряд, відштовтом часток розміром, меншим хуються один від одного, що сприяє зменшенню 12 мкм, у кількості 50-60 % 22,0 - 28,0 вязкості, покращенню текучості та збільшенню високоглиноземистий цемент 4,0 - 6,0 часу її рухливості, а наявність тонкодисперсного синтетичний поліелектроліт з шамоту з вмістом часток розміром, меншим 12 0,03 - 0,07 лужним водневим показником мкм, в кількості 50-60 %, тобто шамоту з бімодаОсобливістю заявленого складу є те, що викольним розподілом часток по розмірах, забезпечує ристання як диспергуючої добавки синтетичного більш щільне пакування часток в бетоні та сприяє поліелектроліту з лужним водневим показником підвищенню міцністі виготовляємих футеровік при при достатньо низькій водопотребі сприяє збільвисокотемпературній обробці. шенню часу рухливості бетонної суміші за рахунок Винахід ілюструється прикладами, наведенитого, що при стиканні дисоційованих іонів синтетими в таблиці. В лабораторії ВАТ "УкрНДІВ імені А.С. Бережного" була виготовлена вогнетривка бетонна суміш відповідно до заявленого складу і прототипу по типовій технології виготовлення. Із вогнетривкої бетонної сумішібули виготовлені зразки - куби з боком ребра 40 мм методом вібролиття в розбірні форми. Як очевидно з таблиці, вогнетривка бетонна суміш запропонованого складу в порівнянні з прототипом, при низькій водопотребі (6,5 %) характе Комп’ютерна верстка І. Скворцова ризується більшим часом рухливості бетонної суміші (90 хвилин), рівномірним заповнення форми (пустоти і раковини відсутні). Окрім того, бетонна суміш характеризується підвищенною міцністю після високотемпературної обробки (межа міцності при стисненні після термообробки при 1350°С 70МПа і 52,0 МПа, відповідно). Запропонований винахід намічується до впровадження на Дослідному виробництві ВАТ "УкрНДІВ імені А.С. Бережного" у 2007 -2008р.р. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
