Різальний диск з підрізним різцем

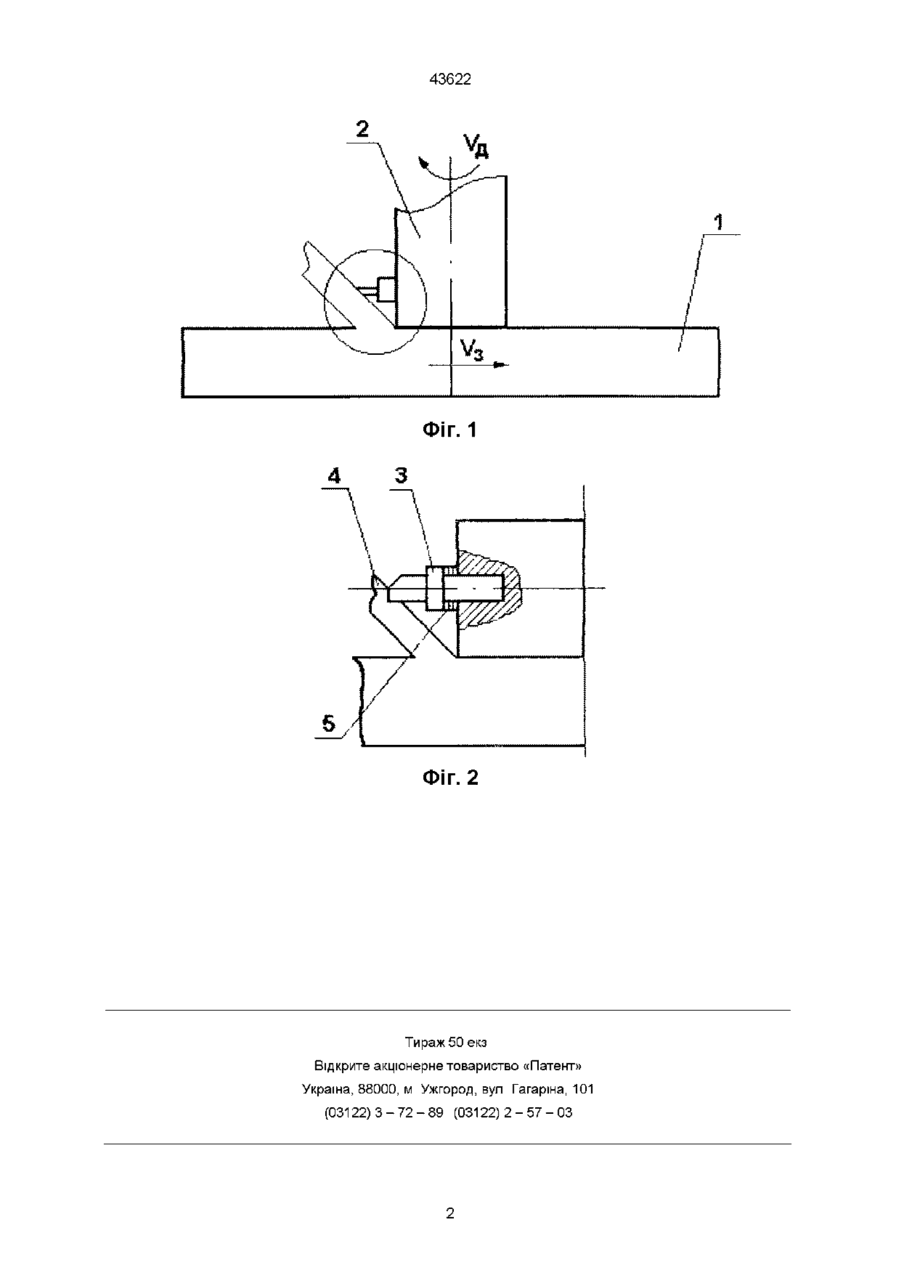

Різальний диск, що містить корпус та елементи його кріплення на шпинделі верстата, який відрізняється тим, що передня поверхня диска забезпечена підрізним різцем Винахід відноситься до галузі металообробки і призначений для подрібнення стружки за допомогою підрізного різця Відомо конструкції різального диска з підрізним різцем Як аналоги можуть бути прийняті 1 Зарубицький Є У Фрезерування плоских поверхонь металевим диском // Технологія та організація виробництва - 1981 - № 1 - С 3233 Різальний диск, який містить корпус та елементи його кріплення на шпинделі верстата В основу винаходу поставлено задачу з метою подрібнення стружки передня поверхня різального диска забезпечена підрізним різцем Поставлена задача досягається тим, що різальний диск обертається, відбувається зрізування припуску Підрізний різець, встановлений на передній поверхні, контактує зі стружкою і розрізує и При подаванні заготовки 400 мм/хв і коловою швидкістю 50 м/с різець встигає бути в зоні розрізування стружки 8-10 разів Сутність винаходу пояснюється кресленням, де на фіг 1 зображено різальний диск з підрізним різцем, на фіг 2 зображено підрізний різець Різальний диск з підрізним різцем має корпус різального диска 1, шпиндель 2, підрізний різець 3, стружку 4, шайби для регулювання вильоту різця 5 Робота різального диска з підрізним різцем полягає в тому, що для виготовлення плоскої поверхні різального диска 1 обертається з коловою швидкістю Vfl Під час роботи стружка 4 переміщується по передній поверхні різального диска, а підрізний різець зрізує и Запропонований пристрій реалізовано в лабораторних умовах з позитивним результатом Аналог має недолік - при довгій поверхні обробки плоскості утворюється довга стружка, незручна для переробки За прототип приймається різальний диск (див Зарубицький Є У Термофрикційна обробка плоских поверхонь деталей на фрезерувальних верстатах // Технологія і організація виробництва - 1987 - № 3 - С 37-39), що містить корпус та елементи кріплення на шпиндельних верстатах Прототип має недолік - при довгій поверхні обробки плоскості утворюється довга стружка, незручна для переробки ю (О со 43622 ФІГ. 1 4 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
