Драглайн з механізмом прицільного вивантаження
Номер патенту: 43649
Опубліковано: 25.08.2009
Автори: Крупко Валерій Григорович, Полякова Олеся Анатоліївна, Александров Олексій Андрійович
Формула / Реферат
Драглайн з механізмом прицільного вивантаження, що містить електродвигун, редуктор підйомної та тягової лебідок, канатний барабан підйомної та тягової лебідок, підйомні та тягові канати, ківш, який відрізняється тим, що додатково містить механізм прицільного вивантаження, що являє собою безредукторну лебідку та ряд відхиляючих блоків, по яких проходить канат, який обома кінцями кріпиться до різних боків візка, на якому кріпляться головні блоки і переміщуються вздовж стріли на візку.
Текст

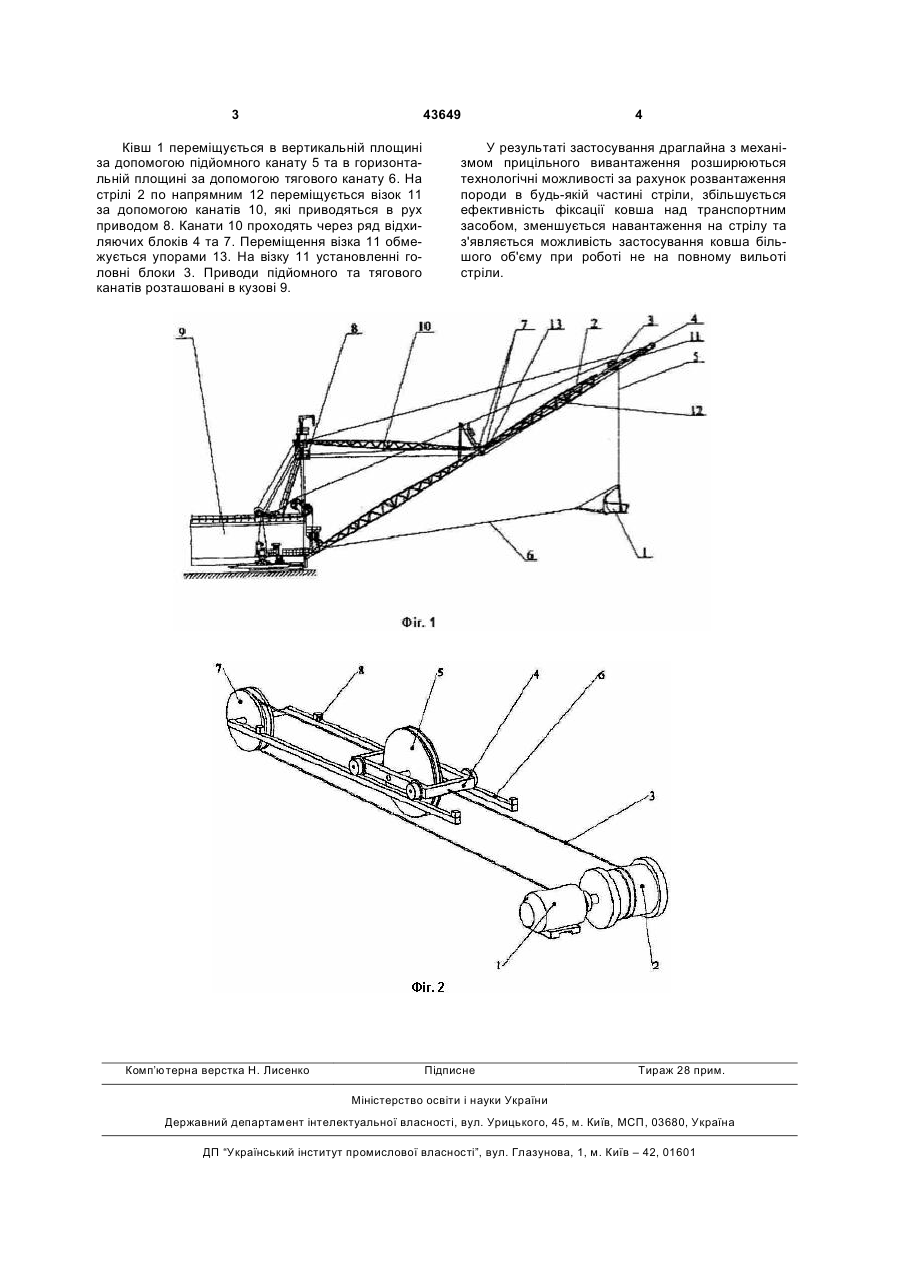

Драглайн з механізмом прицільного вивантаження, що містить електродвигун, редуктор підйо 3 43649 Ківш 1 переміщується в вертикальній площині за допомогою підйомного канату 5 та в горизонтальній площині за допомогою тягового канату 6. На стрілі 2 по напрямним 12 переміщується візок 11 за допомогою канатів 10, які приводяться в рух приводом 8. Канати 10 проходять через ряд відхиляючих блоків 4 та 7. Переміщення візка 11 обмежується упорами 13. На візку 11 установленні головні блоки 3. Приводи підйомного та тягового канатів розташовані в кузові 9. Комп’ютерна верстка Н. Лиcенко 4 У результаті застосування драглайна з механізмом прицільного вивантаження розширюються технологічні можливості за рахунок розвантаження породи в будь-якій частині стріли, збільшується ефективність фіксації ковша над транспортним засобом, зменшується навантаження на стрілу та з'являється можливість застосування ковша більшого об'єму при роботі не на повному вильоті стріли. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDragline with mechanism for target unloading
Автори англійськоюKrupko Valerii Hryhorovych, Poliakova Olesia Anatoliivna, Aleksandrov Oleksii Andriiovych
Назва патенту російськоюДраглайн с механизмом прицельной разгрузки
Автори російськоюКрупко Валерий Григорьевич, Полякова Олеся Анатольевна, Александров Алексей Андреевич
МПК / Мітки
МПК: E02F 3/46
Мітки: прицільного, вивантаження, драглайн, механізмом
