Пристрій для завантаження і вивантаження викотного поду нагрівальної печі

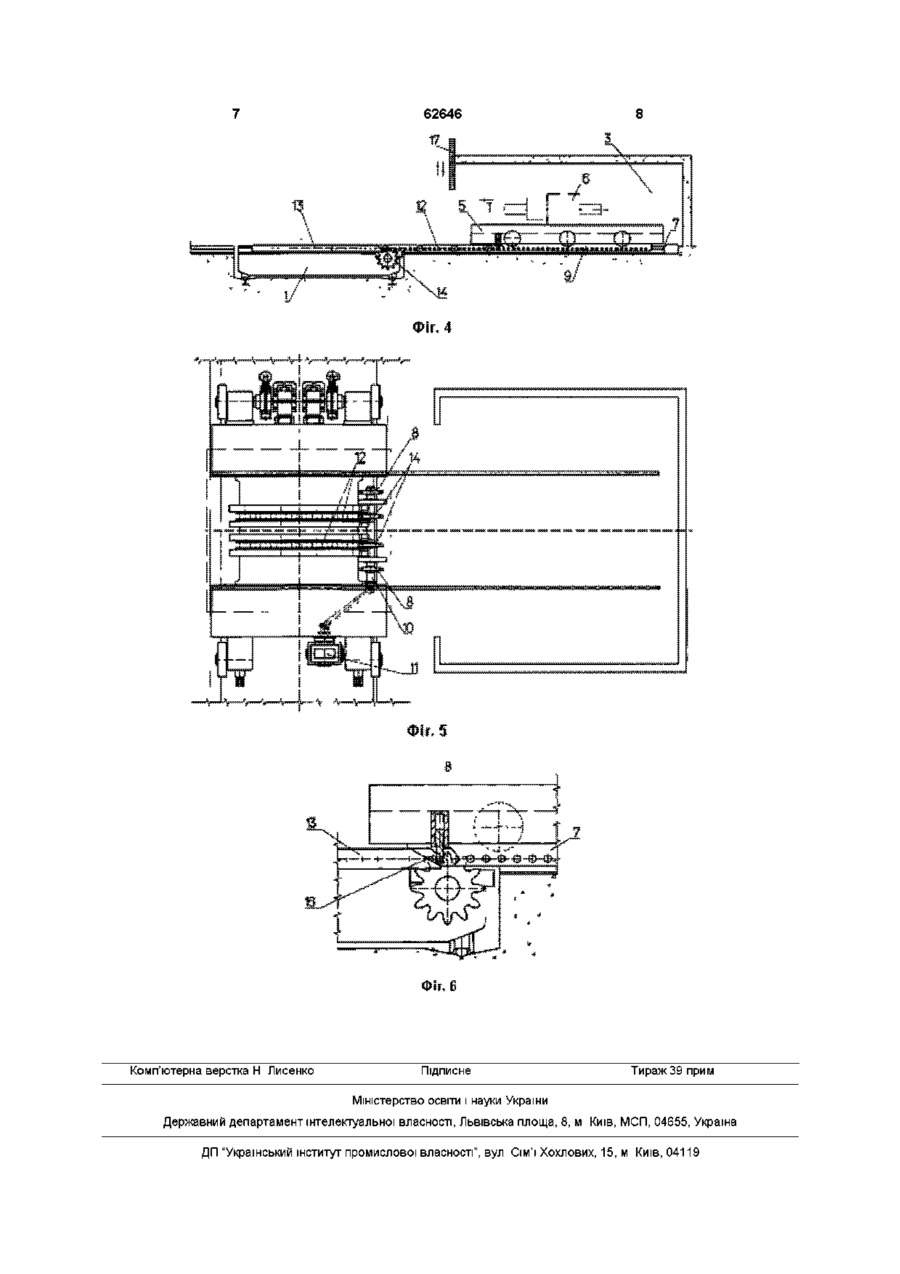

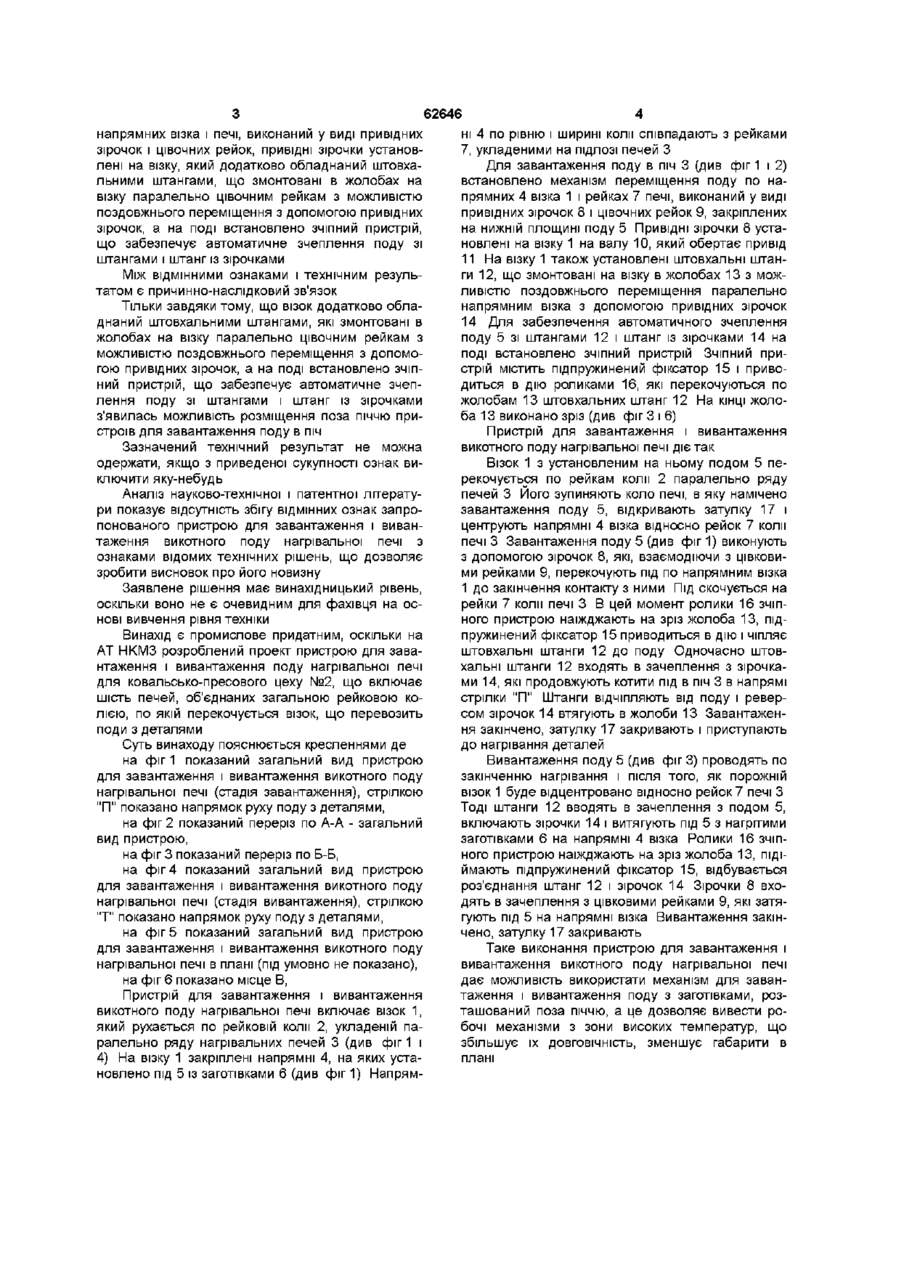

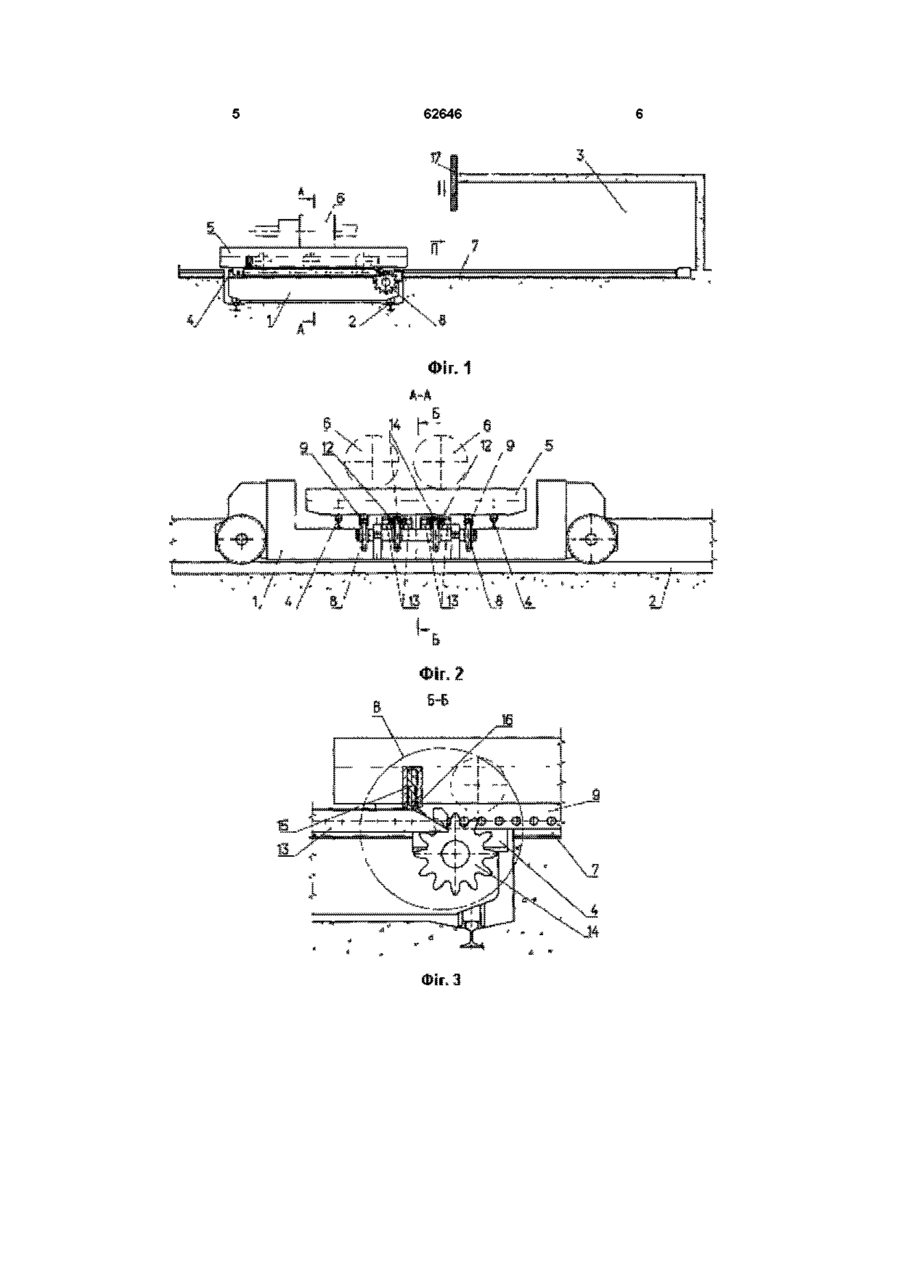

1 Пристрій для завантаження і вивантаження викотного поду нагрівальної печі, що включає візок з напрямними, на яких установлений під із заготів ками, і механізм переміщення поду по напрямних візка і печі, виконаний у вигляді привідних зірочок і цівкових рейок, який відрізняється тим, що привідні зірочки установлені на візку, який додатково обладнаний штовхальними штангами, що змонтовані в жолобах на візку паралельно цівковим рейкам з можливістю поздовжнього переміщення з допомогою привідних зірочок 2 Пристрій по п 1, який відрізняється тим, що на поді встановлено зчіпний пристрій, що забезпечує автоматичне зчеплення поду зі штангами і штанг із зірочками Винахід відноситься до металурги, конкретніше до нагрівальних печей для нагрівання металу, зокрема при різних видах термічної обробки виробів Відомий пристрій для завантаження і вивантаження викотного поду печі, що включає під з укладеними на ньому деталями, розміщений перед піччю на напрямних, які простираються усередину печі Для переміщення поду установлено привід поду у вигляді ланцюгового конвеєра, шкребки якого чіпляють під і тягнуть в піч Кінцева зірочка конвеєра знаходиться усередині печі, а привідна винесена назовні (див , наприклад, альбом "Термічне і нагрівальне обладнання для машинобудування", ч 2, М , 1966, стор 22-23) Недоліком відомого пристрою є те, що значна частина ланцюгового конвеєра знаходиться усередині печі, а тому піддається впливу високих температур Це приводить до температурної деформації елементів конвеєра, що впливає на його подом", патент РФ №2147717 по кл F27B3/06, F27D3/12) Загальними істотними ознаками відомого і заявленого пристрою для завантаження і вивантаження викотного поду печі є засоби переміщення поду по напрямних підлоги печі і напрямних підлоги цеху, на яких розміщено під із заготівками Цей пристрій є найбільш близьким по технічній сутності і по сукупності основних істотних ознак до заявленого і може бути прийнятим за прототип Недоліком прототипу є те, що шкребки, якими під товкають в піч піддаються кожний раз дії високих температур, а це з часом приводить до їх деформації, що потребує більш частої заміни Крім того, це обладнання потребує для свого розміщення значного місця перед кожною піччю, що підвищує металоємкість обладнання та займає додаткову площу цеху В основу винаходу поставлена задача створення пристрою для завантаження і вивантаження викотного поду печі зменшених габаритів, підвищеної надійності і ДОВГОВІЧНОСТІ Поставлена задача вирішена за рахунок технічного результату, який полягає у паралельному розміщенні пристроїв для завантаження поду на візку поза піччю Зазначений технічний результат досягається тим, що в пристрої для завантаження і вивантаження викотного поду нагрівальної печі, що включає візок з напрямними, на яких установлений під із заготівками, і механізм переміщення поду по надійність і ДОВГОВІЧНІСТЬ ВІДОМІ також нагрівальні печі для термообробки металу з пристроєм для завантаження і вивантаження викотного поду, на якому розміщені деталі, що потребують термообробки Під З ЙОГО вантажем установлюється краном на рейки, укладені перед піччю, продовженням яких є рейки, укладені на ПІДЛОЗІ печі Для завантаження і вивантаження поду використовують шкребки, якими під товкають в піч при завантаженні, або витягують при вивантаженні (див , наприклад, "піч з рухомим (О (О (О 62646 ні 4 по рівню і ширині коли співпадають з рейками напрямних візка і печі, виконаний у виді привідних 7, укладеними на ПІДЛОЗІ печей З зірочок і цівочних рейок, привідні зірочки установДля завантаження поду в піч 3 (див фіг 1 і 2) лені на візку, який додатково обладнаний штовхавстановлено механізм переміщення поду по нальними штангами, що змонтовані в жолобах на прямних 4 візка 1 і рейках 7 печі, виконаний у виді візку паралельно цівочним рейкам з можливістю привідних зірочок 8 і цівочних рейок 9, закріплених поздовжнього переміщення з допомогою привідних на нижній площині поду 5 Привідні зірочки 8 устазірочок, а на поді встановлено зчіпний пристрій, новлені на візку 1 на валу 10, який обертає привід що забезпечує автоматичне зчеплення поду зі 11 На візку 1 також установлені штовхальні штанштангами і штанг із зірочками ги 12, що змонтовані на візку в жолобах 13 з можМіж ВІДМІННИМИ ознаками і технічним резульливістю поздовжнього переміщення паралельно татом є причинно-наслідковий зв'язок напрямним візка з допомогою привідних зірочок Тільки завдяки тому, що візок додатково обла14 Для забезпечення автоматичного зчеплення днаний штовхальними штангами, які змонтовані в поду 5 зі штангами 12 і штанг із зірочками 14 на жолобах на візку паралельно цівочним рейкам з поді встановлено зчіпний пристрій Зчіпний приможливістю поздовжнього переміщення з допомострій містить підпружинений фіксатор 15 і привогою привідних зірочок, а на поді встановлено зчіпдиться в дію роликами 16, які перекочуються по ний пристрій, що забезпечує автоматичне зчепжолобам 13 штовхальних штанг 12 На КІНЦІ жололення поду зі штангами і штанг із зірочками ба 13 виконано зріз (ДИВ фіг 3 І 6) з'явилась можливість розміщення поза піччю пристроїв для завантаження поду в піч Пристрій для завантаження і вивантаження викотного поду нагрівальної печі діє так Зазначений технічний результат не можна одержати, якщо з приведеної сукупності ознак виВізок 1 з установленим на ньому подом 5 пеключити яку-небудь рекочується по рейкам коли 2 паралельно ряду печей 3 Його зупиняють коло печі, в яку намічено Аналіз науково-технічної і патентної літератузавантаження поду 5, відкривають затулку 17 і ри показує відсутність збігу ВІДМІННИХ ознак запроцентрують напрямні 4 візка відносно рейок 7 коли понованого пристрою для завантаження і виванпечі 3 Завантаження поду 5 (див фіг 1) виконують таження викотного поду нагрівальної печі з з допомогою зірочок 8, які, взаємодіючи з цівковиознаками відомих технічних рішень, що дозволяє ми рейками 9, перекочують під по напрямним візка зробити висновок про його новизну 1 до закінчення контакту з ними Під скочується на Заявлене рішення має винахідницький рівень, рейки 7 коли печі З В цей момент ролики 16 зчіпоскільки воно не є очевидним для фахівця на осного пристрою наїжджають на зріз жолоба 13, піднові вивчення рівня техніки пружинений фіксатор 15 приводиться в дію і чіпляє Винахід є промислове придатним, оскільки на штовхальні штанги 12 до поду Одночасно штовAT НКМЗ розроблений проект пристрою для завахальні штанги 12 входять в зачеплення з зірочкантаження і вивантаження поду нагрівальної печі ми 14, які продовжують котити під в піч 3 в напрямі для ковальсько-пресового цеху №2, що включає стрілки "П" Штанги ВІДЧІПЛЯЮТЬ ВІД поду і ревершість печей, об'єднаних загальною рейковою косом зірочок 14 втягують в жолоби 13 Завантаженлією, по якій перекочується візок, що перевозить ня закінчено, затулку 17 закривають і приступають поди з деталями до нагрівання деталей Суть винаходу пояснюється кресленнями де на фіг 1 показаний загальний вид пристрою Вивантаження поду 5 (див фіг 3) проводять по для завантаження і вивантаження викотного поду закінченню нагрівання і після того, як порожній нагрівальної печі (стадія завантаження), стрілкою візок 1 буде відцентровано відносно рейок 7 печі З "П" показано напрямок руху поду з деталями, Тоді штанги 12 вводять в зачеплення з подом 5, включають зірочки 14 і витягують під 5 з нагрітими на фіг 2 показаний переріз по А-А - загальний заготівками 6 на напрямні 4 візка Ролики 16 зчіпвид пристрою, ного пристрою наїжджають на зріз жолоба 13, підіна фіг 3 показаний переріз по Б-Б, ймають підпружинений фіксатор 15, відбувається на фіг 4 показаний загальний вид пристрою роз'єднання штанг 12 і зірочок 14 Зірочки 8 входля завантаження і вивантаження викотного поду дять в зачеплення з цівковими рейками 9, які затянагрівальної печі (стадія вивантаження), стрілкою гують під 5 на напрямні візка Вивантаження закін"Т" показано напрямок руху поду з деталями, чено, затулку 17 закривають на фіг 5 показаний загальний вид пристрою для завантаження і вивантаження викотного поду Таке виконання пристрою для завантаження і нагрівальної печі в плані (під умовно не показано), вивантаження викотного поду нагрівальної печі дає можливість використати механізм для заванна фіг 6 показано місце В, таження і вивантаження поду з заготівками, розПристрій для завантаження і вивантаження ташований поза піччю, а це дозволяє вивести ровикотного поду нагрівальної печі включає візок 1, бочі механізми з зони високих температур, що який рухається по рейковій коли 2, укладеній пазбільшує їх ДОВГОВІЧНІСТЬ, зменшує габарити в ралельно ряду нагрівальних печей 3 (див фіг 1 і плані 4) На візку 1 закріплені напрямні 4, на яких установлено під 5 із заготівками 6 (див фіг 1) Напрям 62646 62646 Mr. Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
