Пускорегулюючий пристрій для люмінесцентних ламп

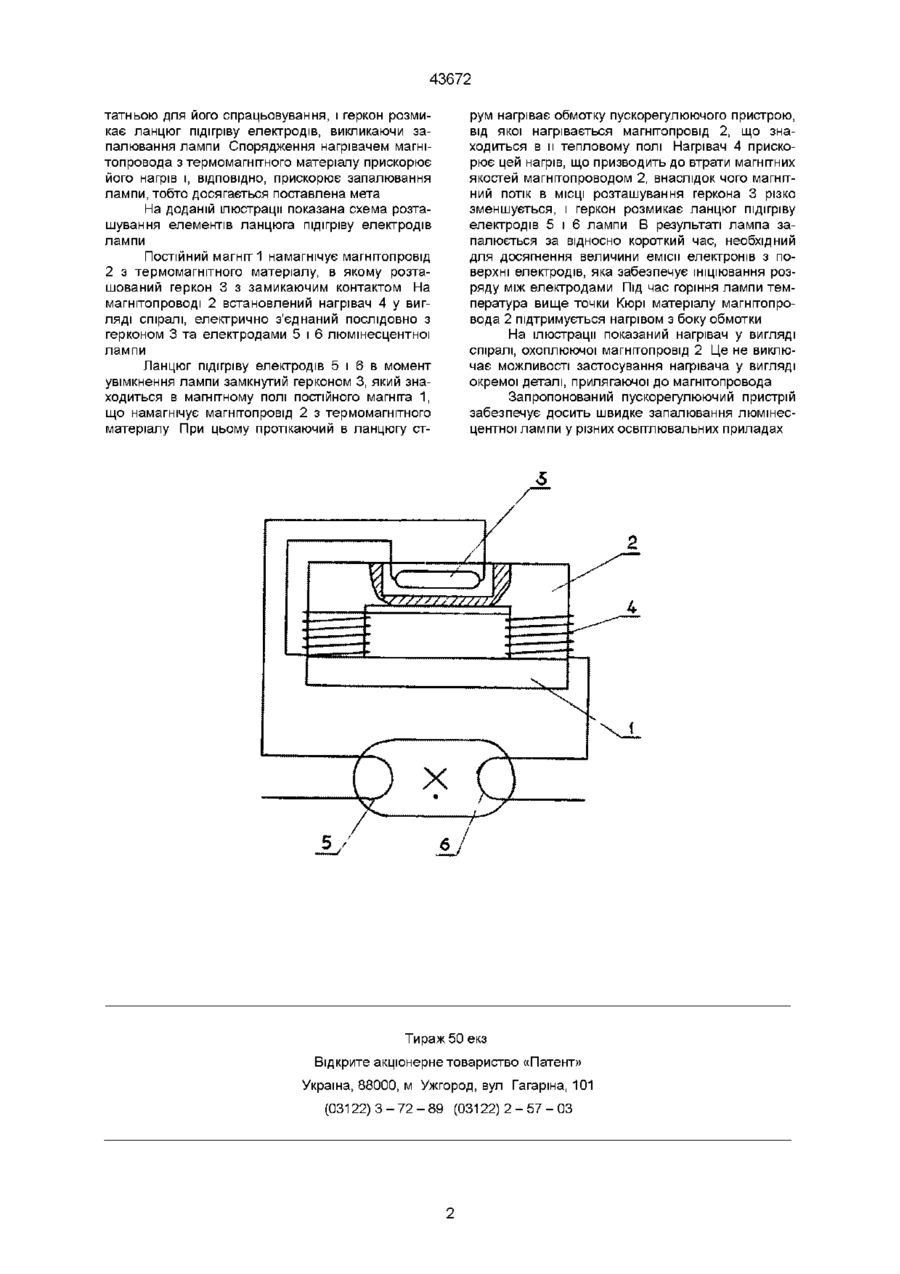

Пускорегулюючий пристрій для люмінесцентних ламп, який містить обмотку і магнггопровід, частина якого виконана з термомагнітного матеріалу, розташована в магнітному полі постійного магніту і в тепловому полі обмотки і несе на собі геркон, замикаючий контакт якого увімкнений в ланцюг підігріву електродів люмінесцентної лампи, який відрізняється тим, що частина магнітопроводу, виконана з термомагнітного матеріалу, обладнана нагрівачем, увімкненим послідовно в ланцюг підігріву електродів лампи Винахід належить до світлотехніки, зокрема до пристроїв для запалювання та стабілізації горіння люмінесцентних ламп Відомий пускорегулюючий пристрій для люмінесцентних ламп, що містить магнггопровід, частина якого виконана з термомагнітного матеріалу, і розділену на дві частини обмотку Одна з частин виконує функції робочої обмотки і увімкнена паралельно котуш ці реле Друга части на виконує функції пускової обмотки, розташована на частині магнітопровода з термомагнітного матеріалу і увімкнена паралельно котушці другого реле Третє реле виконує функції виконавчого механізму і його котушка живиться від мережі (Авторське свідоцтво СРСР № 1327330, кл Н05В 41/18, БИ № 28 від ЗО 07 87) ванням лампи, відбувається після втрати магнітних якостей частиною магнггопровода з термомагнітного матеріалу в результаті и нагріву з боку обмотки При цьому шерційність процесу теплопередачі може невиправдано збільшити тривалість запалювання лампи В основу винаходу поставлена мета створення такого пускорегулюючого пристрою для люмінесцентних ламп, в якому за допомогою окремого нагрівача термомагнітної частини магнггопровода прискорювався б процес запалювання лампи Поставлене завдання вирішується тим, що в пускорегулюючим пристрої для люмінесцентних ламп, який містить обмотку і магнггопровід, частина якого виконана з термомагнітного матеріалу, розташована в магнітному полі постійного магнгга і в тепловому полі обмотки і несе на собі геркон, замикаючий контакт якого увімкнений в ланцюг підігріву електродів люмінесцентної лампи, частина магнітопровода виконана з термомагнітного матеріалу, споряджена нагрівачем, увімкненим послідовно в ланцюг підігріву електродів лампи Запропонований пускорегулюючий пристрій відрізняється від прототипу наявністю нагрівача термомагнітної частини магнггопровода, який увімкнений послідовно в ланцюг підігріву електродів лампи Суть винаходу полягає в тому, що нагрів частини магнггопровода з термомагнітного матеріалу призводить до втрати їм магнітних якостей, в результаті чого величина магнітного поля в МІСЦІ розташування геркону виявляється недос Такий пускорегулюючий пристрій забезпечує захист від неприпустимого нагріву, проте при цьому дуже ускладнюється схема живлення люмінесцентної лампи Найбільш близьким до запропонованого за технічною суттю є обраний як прототип пускорегулюючий пристрій для люмінесцентних ламп, що містить обмотку і магнггопровід, частина якого виконана з термомагнітного матеріалу, розташована в магнітному полі постійного магнгга і в тепловому полі обмотки і несе на собі геркон, замикаючий контакт якого увімкнений в ланцюг підігріву електродів люмінесцентної лампи (Заявка України № 99063533 від 23 06 1999 Рішення про видачу патенту України від 25 11 1999) Розмикання контакту в ланцюгу підігріву електродів лампи, що супроводжується запалю ю 1 (О со 43672 татньою для його спрацьовування, і геркон розмикає ланцюг підігріву електродів, викликаючи запалювання лампи Спорядження нагрівачем магнітопровода з термомагнітного матеріалу прискорює його нагрів і, ВІДПОВІДНО, прискорює запалювання лампи, тобто досягається поставлена мета На доданій ілюстрації показана схема розташування елементів ланцюга підігріву електродів лампи Постійний магніті намагнічує магнітопровід 2 з термомагнітного матеріалу, в якому розташований геркон 3 з замикаючим контактом На магнітопроводі 2 встановлений нагрівач 4 у вигляді спіралі, електрично з'єднаний послідовно з герконом 3 та електродами 5 і 6 люмінесцентної лампи Ланцюг підігріву електродів 5 і 6 в момент увімкнення лампи замкнутий герконом 3, який знаходиться в магнітному полі постійного магнгга 1, що намагнічує магнггопровід 2 з термомагнітного матеріалу При цьому протікаючий в ланцюгу ст рум нагріває обмотку п ус коре гул ююч о го пристрою, від якої нагрівається магнггопровід 2, що знаходиться в и тепловому полі Нагрівач 4 прискорює цей нагрів, що призводить до втрати магнітних якостей магнггопроводом 2, внаслідок чого магнітний потік в МІСЦІ розташування геркона 3 різко зменшується, і геркон розмикає ланцюг підігріву електродів 5 і 6 лампи В результаті лампа запалюється за відносно короткий час, необхідний для досягнення величини емісії електронів з поверхні електродів, яка забезпечує ініціювання розряду між електродами Під час горіння лампи температура вище точки Кюрі матеріалу магнггопровода 2 підтримується нагрівом з боку обмотки На ілюстрації показаний нагрівач у вигляді спіралі, охоплюючої магнггопровід 2 Це не виключає можливості застосування нагрівача у вигляді окремої деталі, прилягаючої до магнітопровода Запропонований пускорегулюючий пристрій забезпечує досить швидке запалювання люмінесцентної лампи у різних освітлювальних приладах Р *Q ±/ Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
