Спосіб лазерного зварювання з глибоким проплавленням
Номер патенту: 43684
Опубліковано: 25.08.2009
Автори: Нікітін Олександр Якимович, Таран Олег Олексійович, Єтезад Сейедалі
Формула / Реферат
Спосіб лазерного зварювання з глибоким проплавленням, що включає дію лазерного випромінювання на поверхню металу з утворенням каверни та виведення приповерхневої плазми та плазми каверни, що створюються при цьому, із зони дії променя лазера, який відрізняється тим, що в міжелектродному проміжку створюють електричне поле постійного струму, напруга якого змінюється з прискоренням руху електричних заряджених часток плазми, а величину напруги задають в залежності від потужності лазера.
Текст

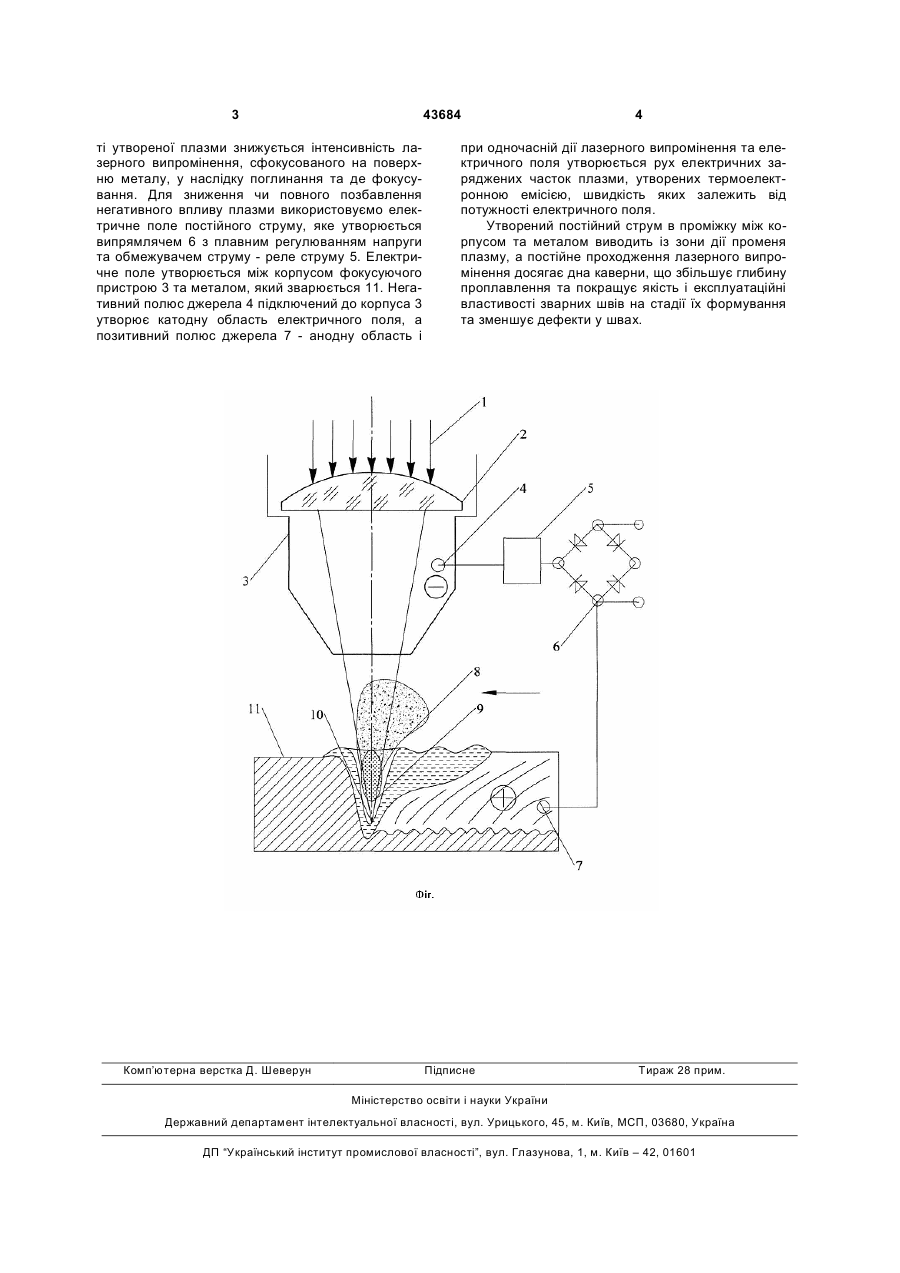

Спосіб лазерного зварювання з глибоким проплавленням, що включає дію лазерного випромі 3 43684 ті утвореної плазми знижується інтенсивність лазерного випромінення, сфокусованого на поверхню металу, у наслідку поглинання та де фокусування. Для зниження чи повного позбавлення негативного впливу плазми використовуємо електричне поле постійного струму, яке утворюється випрямлячем 6 з плавним регулюванням напруги та обмежувачем струму - реле струму 5. Електричне поле утворюється між корпусом фокусуючого пристрою 3 та металом, який зварюється 11. Негативний полюс джерела 4 підключений до корпуса 3 утворює катодну область електричного поля, а позитивний полюс джерела 7 - анодну область і Комп’ютерна верстка Д. Шеверун 4 при одночасній дії лазерного випромінення та електричного поля утворюється рух електричних заряджених часток плазми, утворених термоелектронною емісією, швидкість яких залежить від потужності електричного поля. Утворений постійний струм в проміжку між корпусом та металом виводить із зони дії променя плазму, а постійне проходження лазерного випромінення досягає дна каверни, що збільшує глибину проплавлення та покращує якість і експлуатаційні властивості зварних швів на стадії їх формування та зменшує дефекти у швах. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of laser welding with deep melting
Автори англійськоюNikitin Oleksandr Yakymovych, Etezad Seyedali, Taran Oleh Oleksiiovych
Назва патенту російськоюСпособ лазерной сварки с глубоким проплавлением
Автори російськоюНикитин Александр Акимович, Этезад Сейедали, Таран Олег Алексеевич
МПК / Мітки
МПК: B23K 26/16, B23K 26/00
Мітки: зварювання, глибоким, лазерного, спосіб, проплавленням
