Спосіб регулювання концентрації продукційної кислоти в виробництві азотної кислоти
Номер патенту: 43713
Опубліковано: 25.08.2009
Формула / Реферат
Спосіб регулювання концентрації продукційної кислоти в виробництві азотної кислоти, що включає контроль витрати рідини, що надходить на зрошення абсорбційної колони, і формування регулюючого сигналу від вимірювальних перетворювачів витрати цієї рідини та газоподібного аміаку на його змішувач з повітрям з подальшим впливом вихідного сигналу регулятора на показник відкриття регулюючого клапана на трубопроводі згаданої рідини, який відрізняється тим, що на згаданий регулятор як зовнішнє завдання надходить сигнал, сформований суматором, що формує свій сигнал від регулятора концентрації продукційної кислоти і від обчислювача вологи в повітрі, що надходить на його змішувач з газоподібним аміаком, при цьому регулюючий вплив сигналу від вимірювального перетворювача витрати аміаку на його змішувач з повітрям також формується за допомогою згаданого суматора.
Текст

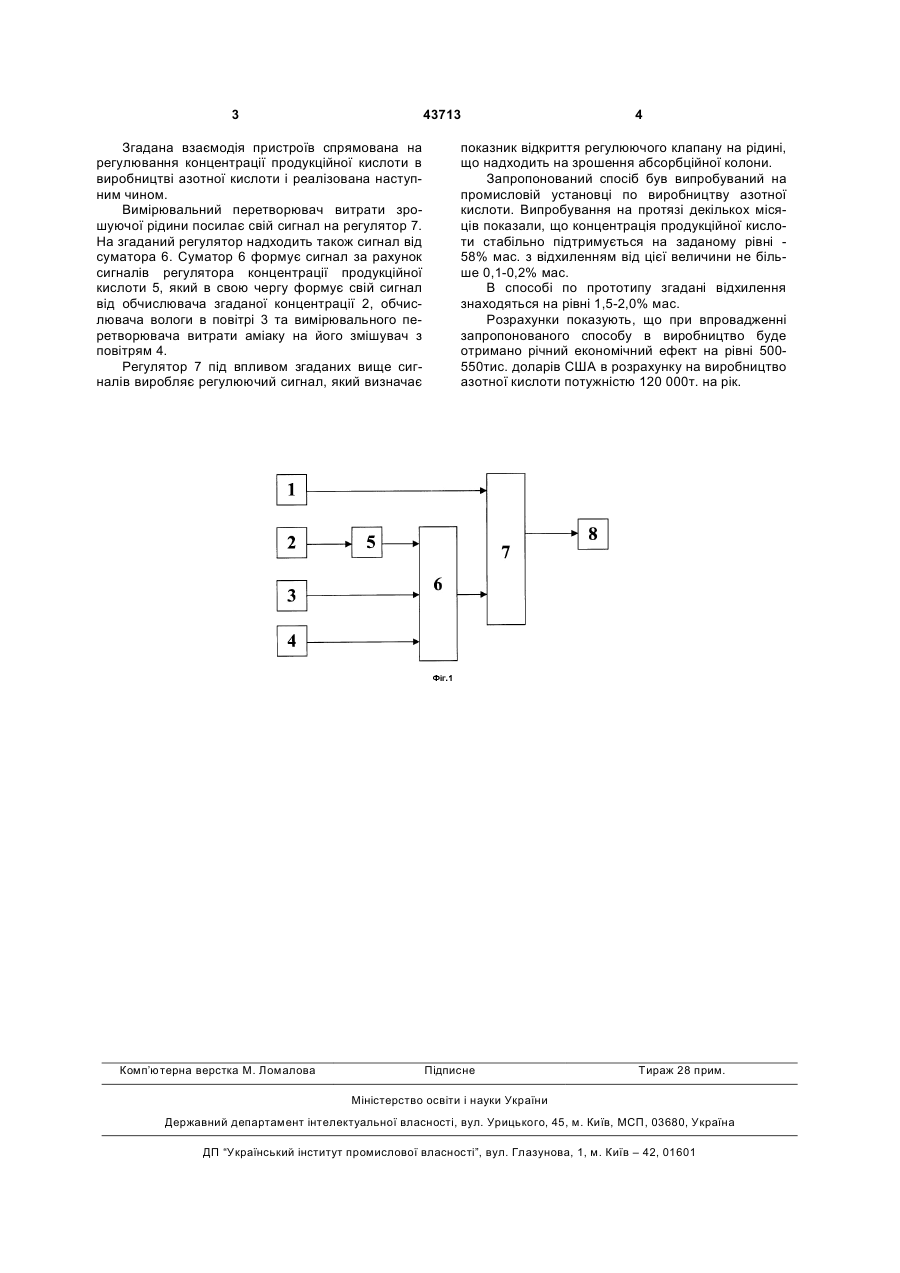

Спосіб регулювання концентрації продукційної кислоти в виробництві азотної кислоти, що включає контроль витрати рідини, що надходить на зрошення абсорбційної колони, і формування регулюючого сигналу від вимірювальних перетворю 3 43713 Згадана взаємодія пристроїв спрямована на регулювання концентрації продукційної кислоти в виробництві азотної кислоти і реалізована наступним чином. Вимірювальний перетворювач витрати зрошуючої рідини посилає свій сигнал на регулятор 7. На згаданий регулятор надходить також сигнал від суматора 6. Суматор 6 формує сигнал за рахунок сигналів регулятора концентрації продукційної кислоти 5, який в свою чергу формує свій сигнал від обчислювача згаданої концентрації 2, обчислювача вологи в повітрі 3 та вимірювального перетворювача витрати аміаку на його змішувач з повітрям 4. Регулятор 7 під впливом згаданих вище сигналів виробляє регулюючий сигнал, який визначає Комп’ютерна верстка М. Ломалова 4 показник відкриття регулюючого клапану на рідині, що надходить на зрошення абсорбційної колони. Запропонований спосіб був випробуваний на промисловій установці по виробництву азотної кислоти. Випробування на протязі декількох місяців показали, що концентрація продукційної кислоти стабільно підтримується на заданому рівні 58% мас. з відхиленням від цієї величини не більше 0,1-0,2% мас. В способі по прототипу згадані відхилення знаходяться на рівні 1,5-2,0% мас. Розрахунки показують, що при впровадженні запропонованого способу в виробництво буде отримано річний економічний ефект на рівні 500550тис. доларів США в розрахунку на виробництво азотної кислоти потужністю 120 000т. на рік. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of concentration of product acid in production of nitric acid
Автори англійськоюTyschenko Mykola Tarasovych, Koda Yurii Heorhiiovych
Назва патенту російськоюСпособ регулировки концентрации продукционной кислоты в производстве азотной кислоты
Автори російськоюТищенко Николай Тарасович, Кода Юрий Георгиевич
МПК / Мітки
МПК: G05B 19/00
Мітки: концентрації, спосіб, кислоти, регулювання, виробництві, азотної, продукційної
