Пристрій для переміщення пляшок

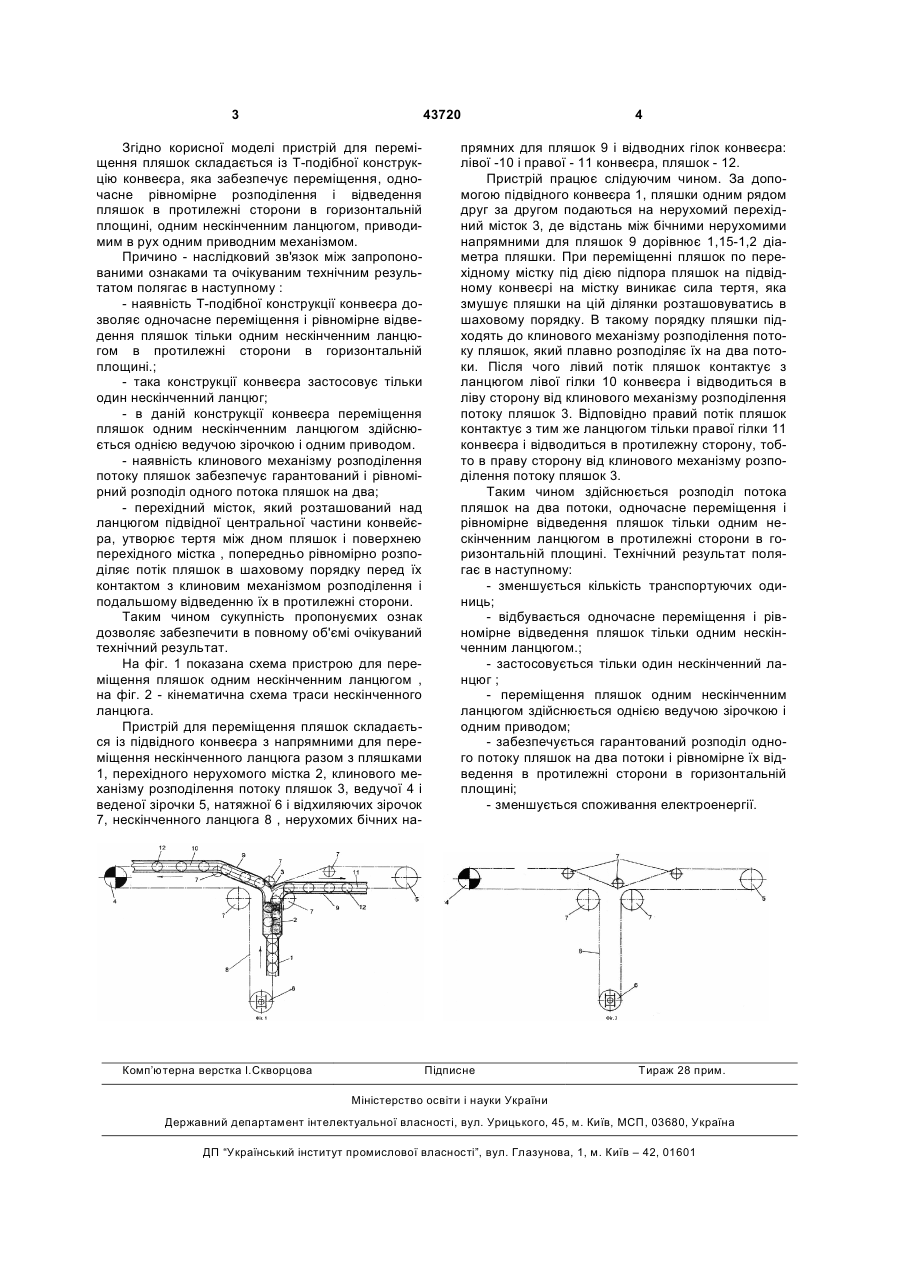

Пристрій для переміщення пляшок, який складається із підвідного конвеєра з напрямними для 3 43720 Згідно корисної моделі пристрій для переміщення пляшок складається із Т-подібної конструкцію конвеєра, яка забезпечує переміщення, одночасне рівномірне розподілення і відведення пляшок в протилежні сторони в горизонтальній площині, одним нескінченним ланцюгом, приводимим в рух одним приводним механізмом. Причино - наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає в наступному : - наявність Т-подібної конструкції конвеєра дозволяє одночасне переміщення і рівномірне відведення пляшок тільки одним нескінченним ланцюгом в протилежні сторони в горизонтальній площині.; - така конструкції конвеєра застосовує тільки один нескінченний ланцюг; - в даній конструкції конвеєра переміщення пляшок одним нескінченним ланцюгом здійснюється однією ведучою зірочкою і одним приводом. - наявність клинового механізму розподілення потоку пляшок забезпечує гарантований і рівномірний розподіл одного потока пляшок на два; - перехідний місток, який розташований над ланцюгом підвідної центральної частини конвейєра, утворює тертя між дном пляшок і поверхнею перехідного містка , попередньо рівномірно розподіляє потік пляшок в шаховому порядку перед їх контактом з клиновим механізмом розподілення і подальшому відведенню їх в протилежні сторони. Таким чином сукупність пропонуємих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На фіг. 1 показана схема пристрою для переміщення пляшок одним нескінченним ланцюгом , на фіг. 2 - кінематична схема траси нескінченного ланцюга. Пристрій для переміщення пляшок складається із підвідного конвеєра з напрямними для переміщення нескінченного ланцюга разом з пляшками 1, перехідного нерухомого містка 2, клинового механізму розподілення потоку пляшок 3, ведучої 4 і веденої зірочки 5, натяжної 6 і відхиляючих зірочок 7, нескінченного ланцюга 8 , нерухомих бічних на Комп’ютерна верстка І.Скворцова 4 прямних для пляшок 9 і відводних гілок конвеєра: лівої -10 і правої - 11 конвеєра, пляшок - 12. Пристрій працює слідуючим чином. За допомогою підвідного конвеєра 1, пляшки одним рядом друг за другом подаються на нерухомий перехідний місток 3, де відстань між бічними нерухомими напрямними для пляшок 9 дорівнює 1,15-1,2 діаметра пляшки. При переміщенні пляшок по перехідному містку під дією підпора пляшок на підвідному конвеєрі на містку виникає сила тертя, яка змушує пляшки на цій ділянки розташовуватись в шаховому порядку. В такому порядку пляшки підходять до клинового механізму розподілення потоку пляшок, який плавно розподіляє їх на два потоки. Після чого лівий потік пляшок контактує з ланцюгом лівої гілки 10 конвеєра і відводиться в ліву сторону від клинового механізму розподілення потоку пляшок 3. Відповідно правий потік пляшок контактує з тим же ланцюгом тільки правої гілки 11 конвеєра і відводиться в протилежну сторону, тобто в праву сторону від клинового механізму розподілення потоку пляшок 3. Таким чином здійснюється розподіл потока пляшок на два потоки, одночасне переміщення і рівномірне відведення пляшок тільки одним нескінченним ланцюгом в протилежні сторони в горизонтальній площині. Технічний результат полягає в наступному: - зменшується кількість транспортуючих одиниць; - відбувається одночасне переміщення і рівномірне відведення пляшок тільки одним нескінченним ланцюгом.; - застосовується тільки один нескінченний ланцюг ; - переміщення пляшок одним нескінченним ланцюгом здійснюється однією ведучою зірочкою і одним приводом; - забезпечується гарантований розподіл одного потоку пляшок на два потоки і рівномірне їх відведення в протилежні сторони в горизонтальній площині; - зменшується споживання електроенергії. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
