Механізований пристрій для наплавлення деталей

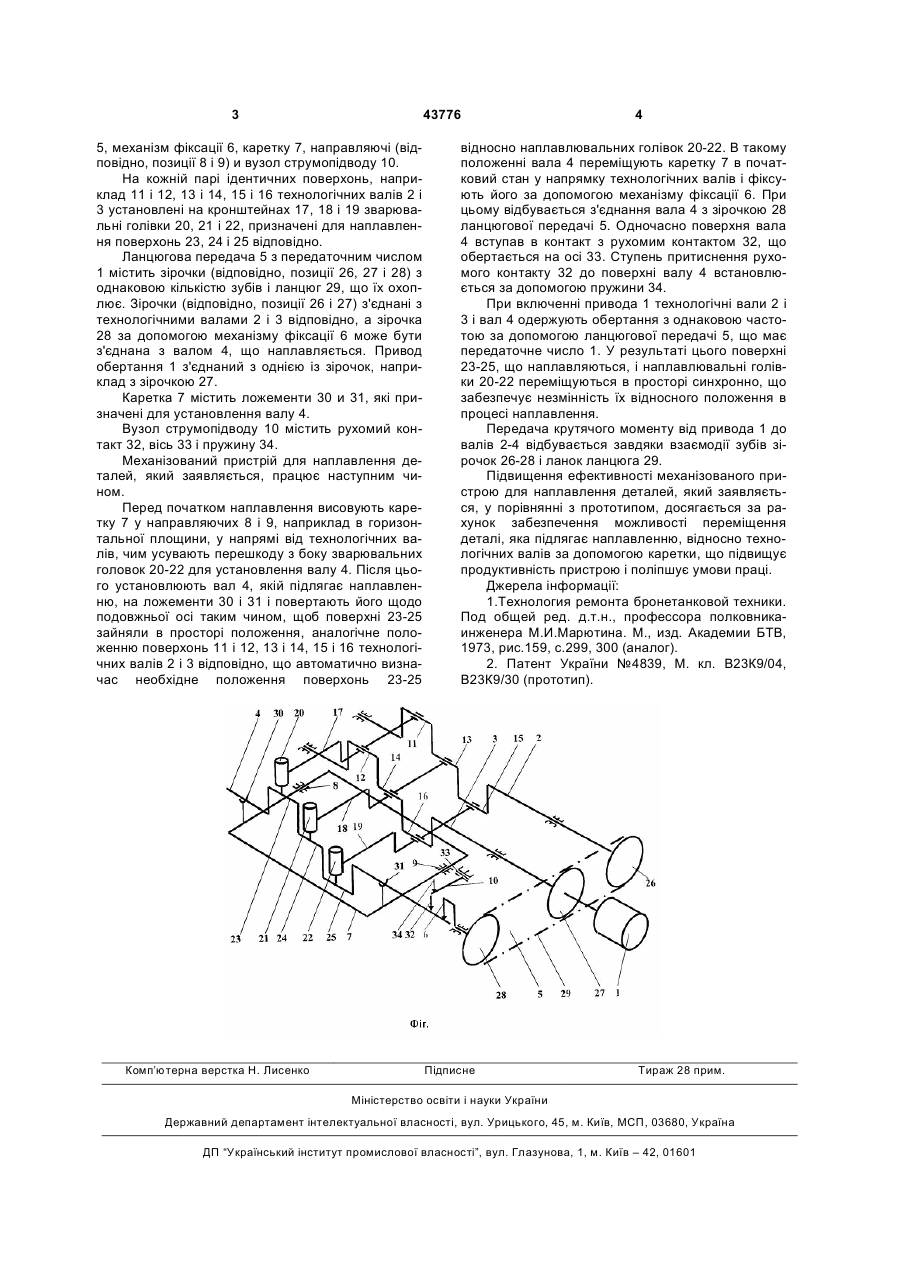

Механізований пристрій для наплавлення деталей, що містить привод, два технологічних вали і ланцюгову передачу, при цьому технологічні вали розташовані паралельно один одному і з'єднані між собою та приводом за допомогою ланцюгової передачі, який відрізняється тим, що додатково містить каретку, напрямні і вузол струмопідводу, при цьому каретка забезпечена ложементами, а вузол струмопідводу містить рухомий контакт і пружину, причому каретка виконана з можливістю переміщення в напрямних паралельно технологічним валам. (19) (21) u200904177 (22) 28.04.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) ВАСИЛЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, СОТНИК ВЛАДИСЛАВ ВІТАЛІЙОВИЧ, ФЕТИСОВ СЕРГІЙ ВАЛЕРІЙОВИЧ, ШИШАНОВ МИХАЙЛО ОЛЕКСІЙОВИЧ, ЯБЛОКОВ ВОЛОДИМИР ВАСИЛЬОВИЧ (73) ЦЕНТРАЛЬНИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ОЗБРОЄННЯ ТА ВІЙСЬКОВОЇ ТЕХНІКИ ЗБРОЙНИХ СИЛ УКРАЇНИ 3 43776 5, механізм фіксації 6, каретку 7, направляючі (відповідно, позиції 8 і 9) и вузол струмопідводу 10. На кожній парі ідентичних поверхонь, наприклад 11 і 12, 13 і 14, 15 і 16 технологічних валів 2 і 3 установлені на кронштейнах 17, 18 і 19 зварювальні голівки 20, 21 і 22, призначені для наплавлення поверхонь 23, 24 і 25 відповідно. Ланцюгова передача 5 з передаточним числом 1 містить зірочки (відповідно, позиції 26, 27 і 28) з однаковою кількістю зубів і ланцюг 29, що їх охоплює. Зірочки (відповідно, позиції 26 і 27) з'єднані з технологічними валами 2 і 3 відповідно, а зірочка 28 за допомогою механізму фіксації 6 може бути з'єднана з валом 4, що наплавляється. Привод обертання 1 з'єднаний з однією із зірочок, наприклад з зірочкою 27. Каретка 7 містить ложементи 30 и 31, які призначені для установлення валу 4. Вузол струмопідводу 10 містить рухомий контакт 32, вісь 33 і пружину 34. Механізований пристрій для наплавлення деталей, який заявляється, працює наступним чином. Перед початком наплавлення висовують каретку 7 у направляючих 8 і 9, наприклад в горизонтальної площини, у напрямі від технологічних валів, чим усувають перешкоду з боку зварювальних головок 20-22 для установлення валу 4. Після цього установлюють вал 4, якій підлягає наплавленню, на ложементи 30 і 31 і повертають його щодо подовжньої осі таким чином, щоб поверхні 23-25 зайняли в просторі положення, аналогічне положенню поверхонь 11 і 12, 13 і 14, 15 і 16 технологічних валів 2 і 3 відповідно, що автоматично визначас необхідне положення поверхонь 23-25 Комп’ютерна верстка Н. Лиcенко 4 відносно наплавлювальних голівок 20-22. В такому положенні вала 4 переміщують каретку 7 в початковий стан у напрямку технологічних валів і фіксують його за допомогою механізму фіксації 6. При цьому відбувається з'єднання вала 4 з зірочкою 28 ланцюгової передачі 5. Одночасно поверхня вала 4 вступав в контакт з рухомим контактом 32, що обертається на осі 33. Ступень притиснення рухомого контакту 32 до поверхні валу 4 встановлюється за допомогою пружини 34. При включенні привода 1 технологічні вали 2 і 3 і вал 4 одержують обертання з однаковою частотою за допомогою ланцюгової передачі 5, що має передаточне число 1. У результаті цього поверхні 23-25, що наплавляються, і наплавлювальні голівки 20-22 переміщуються в просторі синхронно, що забезпечує незмінність їх відносного положення в процесі наплавлення. Передача крутячого моменту від привода 1 до валів 2-4 відбувається завдяки взаємодії зубів зірочок 26-28 і ланок ланцюга 29. Підвищення ефективності механізованого пристрою для наплавлення деталей, який заявляється, у порівнянні з прототипом, досягається за рахунок забезпечення можливості переміщення деталі, яка підлягає наплавленню, відносно технологічних валів за допомогою каретки, що підвищує продуктивність пристрою і поліпшує умови праці. Джерела інформації: 1.Технология ремонта бронетанковой техники. Под общей ред. д.т.н., профессора полковникаинженера М.И.Марютина. М., изд. Академии БТВ, 1973, рис.159, с.299, 300 (аналог). 2. Патент України №4839, М. кл. В23К9/04, В23К9/30 (прототип). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
