Пружне шпонкове з’єднання
Формула / Реферат
Пружне шпонкове з'єднання, що містить вал з подовжнім пазом і суміжною лискою, вільно охоплюючу вал маточину з торцевим пазом, а також розміщену в пазах вала і маточини пружну шпонку у вигляді круглого стержня з відігнутими в спільній площині кінцями, яке відрізняється тим, що стержень в центральній частині виконано прилегло зігнутим на 180° в площині кінців, а кінці розташовані в пазу маточини.
Текст

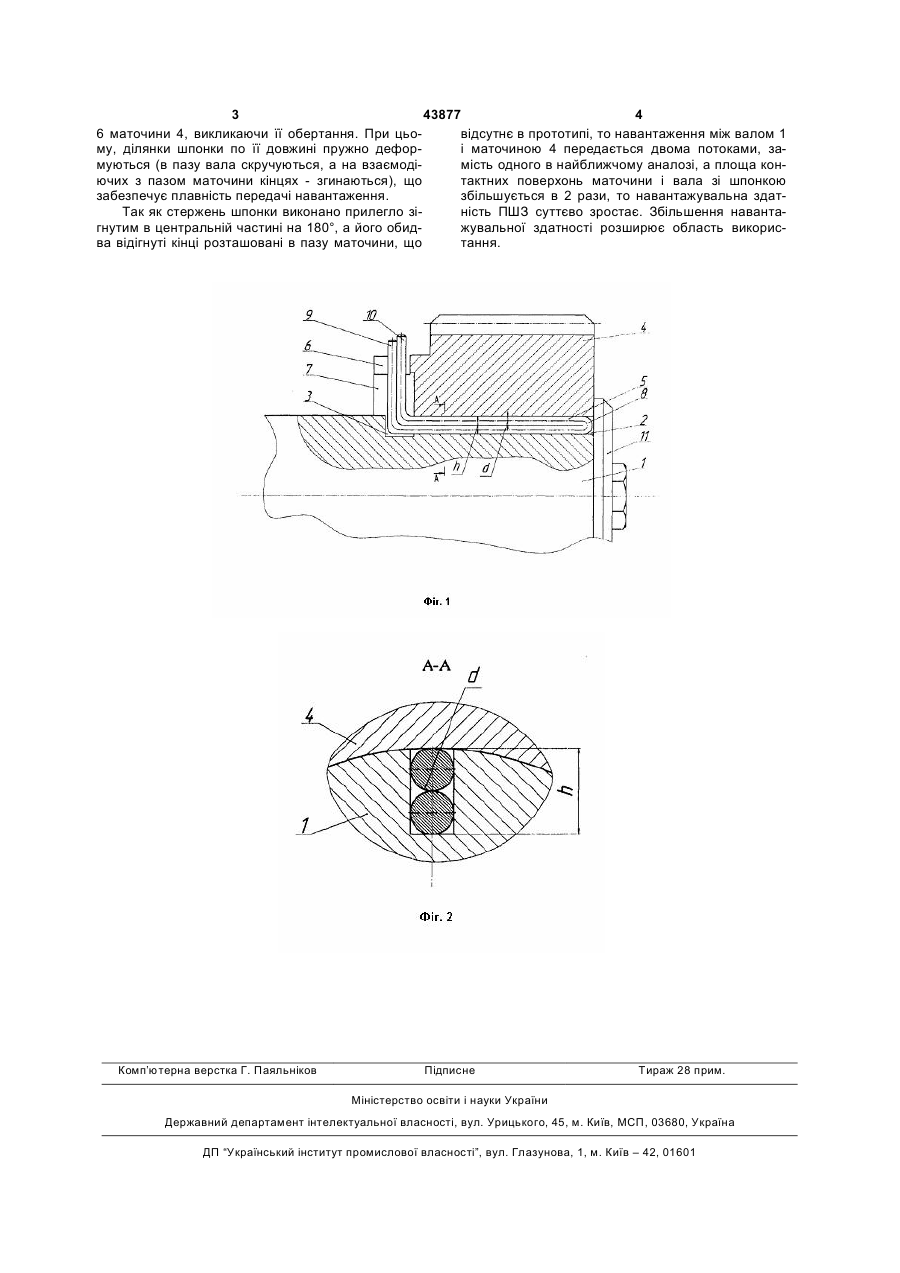

Пружне шпонкове з'єднання, що містить вал з подовжнім пазом і суміжною лискою, вільно охоплюючу вал маточину з торцевим пазом, а також розміщену в пазах вала і маточини пружну шпонку у вигляді круглого стержня з відігнутими в спільній площині кінцями, яке відрізняється тим, що стержень в центральній частині виконано прилегло зігнутим на 180° в площині кінців, а кінці розташовані в пазу маточини. (19) (21) u200901526 (22) 23.02.2009 (24) 10.09.2009 (46) 10.09.2009, Бюл.№ 17, 2009 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 43877 4 6 маточини 4, викликаючи її обертання. При цьовідсутнє в прототипі, то навантаження між валом 1 му, ділянки шпонки по її довжині пружно дефорі маточиною 4 передається двома потоками, замуються (в пазу вала скручуються, а на взаємодімість одного в найближчому аналозі, а площа конючих з пазом маточини кінцях - згинаються), що тактних поверхонь маточини і вала зі шпонкою забезпечує плавність передачі навантаження. збільшується в 2 рази, то навантажувальна здатТак як стержень шпонки виконано прилегло зіність ПШЗ суттєво зростає. Збільшення навантагнутим в центральній частині на 180°, а його обиджувальної здатності розширює область викорисва відігнуті кінці розташовані в пазу маточини, що тання. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic key joint
Автори англійськоюTryvailo Mykhailo Semenovych
Назва патенту російськоюУпругое шпоночное соединение
Автори російськоюТривайло Михаил Семенович
МПК / Мітки
МПК: F16B 3/00
Мітки: з'єднання, шпонкове, пружне
