Апарат для культивування клітин

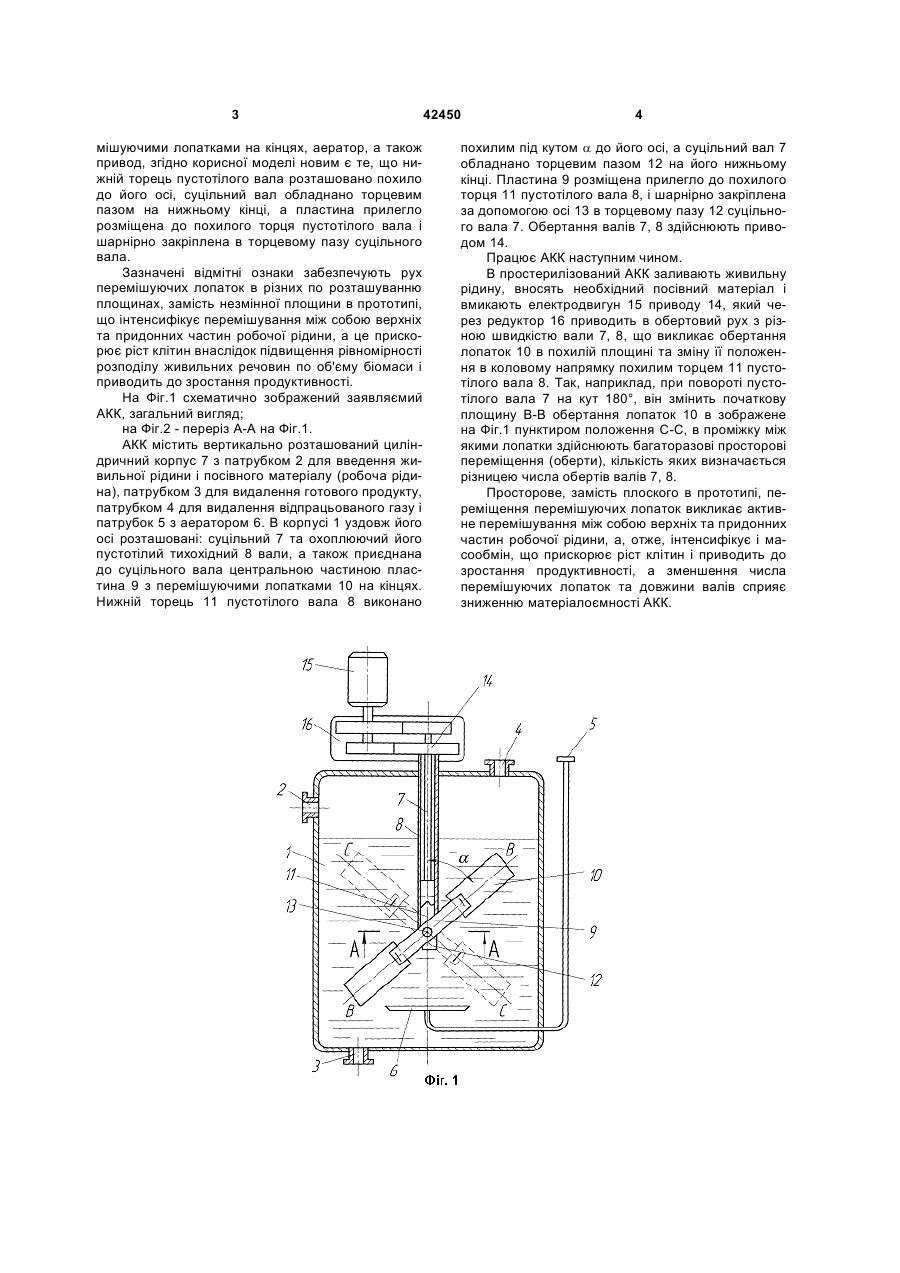

Апарат для культивування клітин, що містить вертикально розташований циліндричний корпус з технологічними патрубками, розміщені в корпусі уздовж його осі суцільний і охоплюючий його пустотілий вали, приєднану до нижнього кінця суцільного вала центральною частиною пластину з перемішуючими лопатками на кінцях, аератор, а також привод, який відрізняється тим, що нижній торець пустотілого вала розташовано похило до його осі, суцільний вал обладнано торцевим пазом на нижньому кінці, а пластина прилегло розміщена до похилого торця пустотілого вала і шарнірно закріплена в торцевому пазу суцільного вала. (19) (21) u200815004 (22) 25.12.2008 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, КАРАЧУН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВНА, КЛОЧКОВ ВАДИМ МИКОЛАЙОВИЧ, ПРИГОРНИЦЬКА КАТЕРИНА ІГОРІВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 мішуючими лопатками на кінцях, аератор, а також привод, згідно корисної моделі новим є те, що нижній торець пустотілого вала розташовано похило до його осі, суцільний вал обладнано торцевим пазом на нижньому кінці, а пластина прилегло розміщена до похилого торця пустотілого вала і шарнірно закріплена в торцевому пазу суцільного вала. Зазначені відмітні ознаки забезпечують рух перемішуючих лопаток в різних по розташуванню площинах, замість незмінної площини в прототипі, що інтенсифікує перемішування між собою верхніх та придонних частин робочої рідини, а це прискорює ріст клітин внаслідок підвищення рівномірності розподілу живильних речовин по об'єму біомаси і приводить до зростання продуктивності. На Фіг.1 схематично зображений заявляємий АКК, загальний вигляд; на Фіг.2 - переріз А-А на Фіг.1. АКК містить вертикально розташований циліндричний корпус 7 з патрубком 2 для введення живильної рідини і посівного матеріалу (робоча рідина), патрубком 3 для видалення готового продукту, патрубком 4 для видалення відпрацьованого газу і патрубок 5 з аератором 6. В корпусі 1 уздовж його осі розташовані: суцільний 7 та охоплюючий його пустотілий тихохідний 8 вали, а також приєднана до суцільного вала центральною частиною пластина 9 з перемішуючими лопатками 10 на кінцях. Нижній торець 11 пустотілого вала 8 виконано 42450 4 похилим під кутом a до його осі, а суцільний вал 7 обладнано торцевим пазом 12 на його нижньому кінці. Пластина 9 розміщена прилегло до похилого торця 11 пустотілого вала 8, і шарнірно закріплена за допомогою осі 13 в торцевому пазу 12 суцільного вала 7. Обертання валів 7, 8 здійснюють приводом 14. Працює АКК наступним чином. В простерилізований АКК заливають живильну рідину, вносять необхідний посівний матеріал і вмикають електродвигун 15 приводу 14, який через редуктор 16 приводить в обертовий рух з різною швидкістю вали 7, 8, що викликає обертання лопаток 10 в похилій площині та зміну її положення в коловому напрямку похилим торцем 11 пустотілого вала 8. Так, наприклад, при повороті пустотілого вала 7 на кут 180°, він змінить початкову площину В-В обертання лопаток 10 в зображене на Фіг.1 пунктиром положення С-С, в проміжку між якими лопатки здійснюють багаторазові просторові переміщення (оберти), кількість яких визначається різницею числа обертів валів 7, 8. Просторове, замість плоского в прототипі, переміщення перемішуючих лопаток викликає активне перемішування між собою верхніх та придонних частин робочої рідини, а, отже, інтенсифікує і масообмін, що прискорює ріст клітин і приводить до зростання продуктивності, а зменшення числа перемішуючих лопаток та довжини валів сприяє зниженню матеріалоємності АКК. 5 Комп’ютерна верстка C.Чулій 42450 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
