Припій для паяння

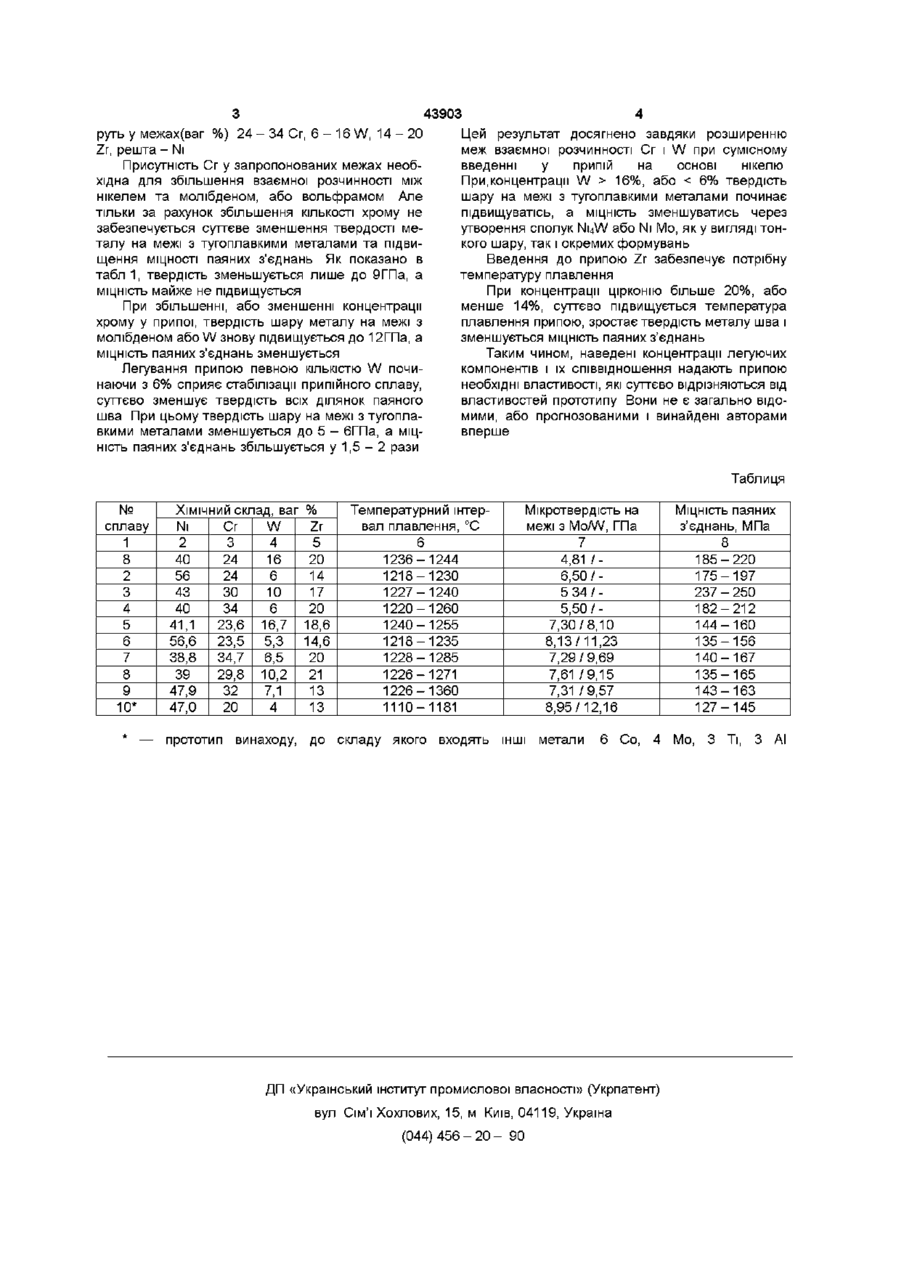

Припій для паяння, який вміщує Cr, W, Zr та як основу Ni, який відрізняється тим, що для паяння хромонікелевих сплавів з сплавами молібдену і вольфраму складові припою становлять такі пропорції (ваг %) Сг 24-34 W 6-16 Zr 14-20 Ni решта центрації депресанту, тобто у даному випадку цирконію Найбільшу МІЦНІСТЬ мають паяні з'єднання жароміцних нікелевих сплавів, отримані з використанням припою такого складу (%,ваг) 1 7 20 Сг, 4 - 6 Co, 2,5 - 3,5 АІ, 2 - 4 Мо, 2 - 4 W, 2,5 3,5 Ті, 1,2 - 1,8 Nb, 10 - 13 Zr, Ni - решта, який обрано як прототип (ас №1544541, кл В 23 К 35/32, 23 02 90, Бюл №7) Спільними З прототипом ознаками є присутність у нікелевому припої Cr, W та Zr Але підвищення МІЦНОСТІ паяних з'єднань нікелевих сплавів з Мо і W досягають не загально відомим шляхом комплексного легування нікелевого припою великою КІЛЬКІСТЮ елементів, яке збільшує його твердість, зменшує пластичність і сприяє утворенню надтвердого шару інтерметалідів Наслідком цього є низька МІЦНІСТЬ паяних з'єднань хромонікелевих сплавів з сплавами Мо і W Крім того, надто розвинений склад припою ускладнює його виготовлення, збільшує вартість У основу винаходу поставлено задачу створення припою, який запобігає формуванню крихких прошарків з великою твердістю, зменшує твердість металу шва на межі з сплавами молібдену або вольфраму, а за рахунок цього збільшує МІЦНІСТЬ І надійність паяних з'єднань Поставлена задача вирішується тим, що припій на основі нікелю для паяння хромонікелевих сплавів з сплавами Мо і W, який вміщує Cr, W, Zr згідно з винаходом, концентрації компонентів бе О со о о> со 43903 руть у межах(ваг %) 24 - 34 Сг, 6 - 16 W, 1 4 - 2 0 Zr, решта - Ni Присутність Сг у запропонованих межах необхідна для збільшення взаємної розчинності між нікелем та молібденом, або вольфрамом Але тільки за рахунок збільшення КІЛЬКОСТІ хрому не забезпечується суттєве зменшення твердості металу на межі з тугоплавкими металами та підвищення МІЦНОСТІ паяних з'єднань Як показано в табл 1, твердість зменьшується лише до 9ГПа, а МІЦНІСТЬ майже не підвищується При збільшенні, або зменшенні концентрації хрому у припої, твердість шару металу на межі з молібденом або W знову підвищується до 12ГПа, а МІЦНІСТЬ паяних з'єднань зменшується Легування припою певною КІЛЬКІСТЮ W починаючи з 6% сприяє стабілізації припіиного сплаву, суттєво зменшує твердість всіх ділянок паяного шва При цьому твердість шару на межі з тугоплавкими металами зменшується до 5 - бГПа, а МІЦНІСТЬ паяних з'єднань збільшується у 1,5 - 2 рази Цей результат досягнено завдяки розширенню меж взаємної розчинності Сг і W при сумісному введенні у припій на основі нікелю При,концентрації W > 16%, або < 6% твердість шару на межі з тугоплавкими металами починає підвищуватісь, а МІЦНІСТЬ зменшуватись через утворення сполук NuW або Ni Mo, як у вигляді тонкого шару, так і окремих формувань Введення до припою Zr забезпечує потрібну температуру плавлення При концентрації цірконію більше 20%, або менше 14%, суттєво підвищується температура плавлення припою, зростає твердість металу шва і зменшується МІЦНІСТЬ паяних з'єднань Таким чином, наведені концентрації легуючих компонентів і їх співвідношення надають припою необхідні властивості, які суттєво відрізняються від властивостей прототипу Вони не є загально відомими, або прогнозованими і винайдені авторами вперше Таблиця № сплаву 1 8 2 3 4 5 6 7 8 9 10* — ХІМІЧНИЙ склад, ваг % Ni 2 40 56 43 40 41,1 56,6 38,8 39 47,9 47,0 Сг 3 24 24 ЗО 34 23,6 23,5 34,7 29,8 32 20 W 4 16 6 10 6 16,7 5,3 6,5 10,2 7,1 4 прототип винаходу, Zr 5 20 14 17 20 18,6 14,6 20 21 13 13 Температурний інтервал плавлення, °С 6 1236-1244 1218-1230 1227-1240 1220-1260 1240-1255 1218-1235 1228-1285 1226-1271 1226-1360 1110-1181 Мікротвердість на межі з МоЛ/V, ГПа 7 4,81 /6,50/5 34/5,50/7,30/8,10 8,13/11,23 7,29/9,69 7,61 /9,15 7,31 /9,57 8,95/12,16 до складу якого входять ІНШІ метали з'єднань, МПа 8 185-220 175-197 237 - 250 182-212 144-160 135-156 140-167 135-165 143-163 127-145 6 Co, 4 Mo, 3 Ті, З АІ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 МІЦНІСТЬ паяних
