Холодильна установка

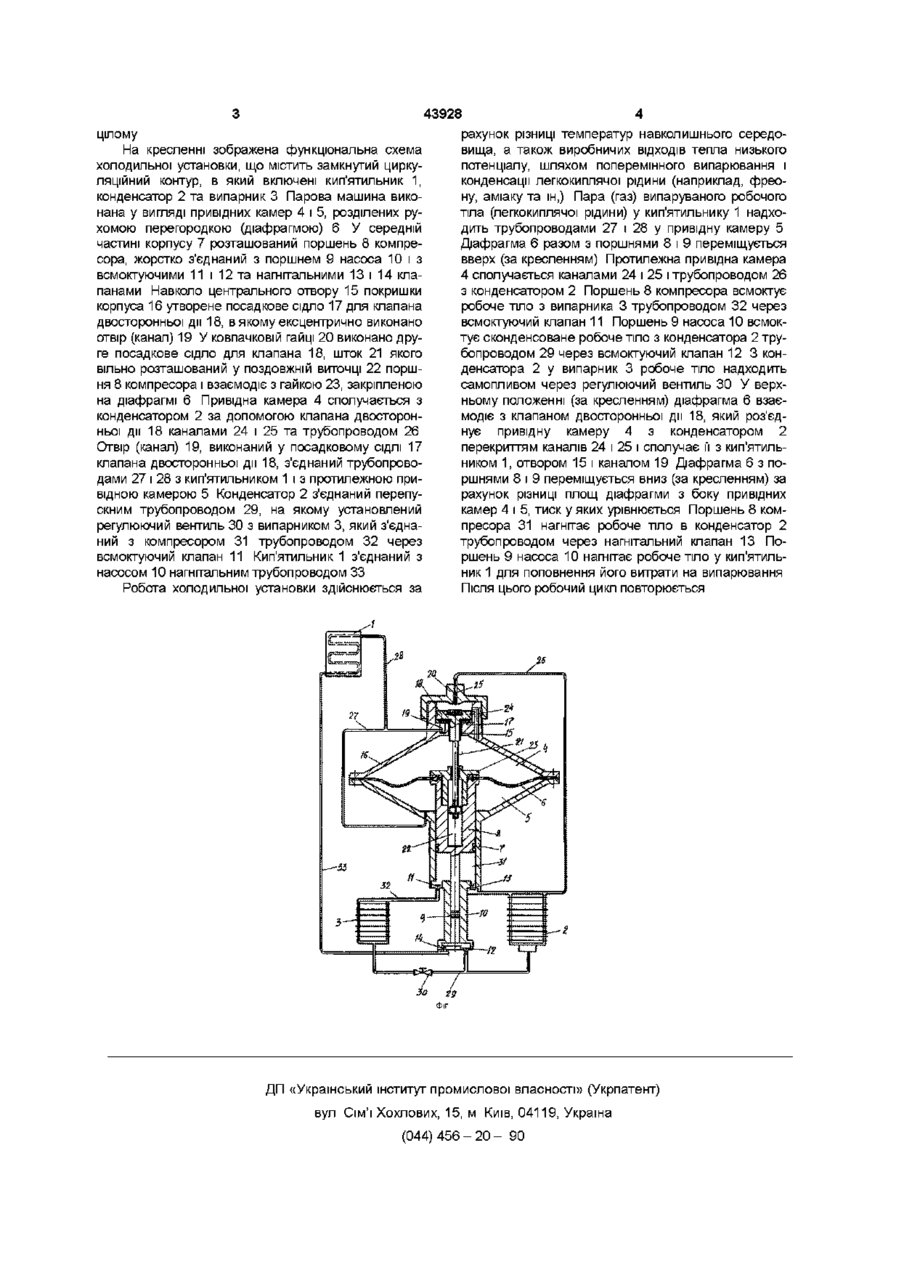

Холодильна установка, що містить замкнутий циркуляційний контур, в який включені кип'ятильник, випарник, конденсатор, парова машина з системою паророзподілу і рухомою перегородкою, що утворює з корпусом і покришкою корпуса привідні камери, поршневий компресор і Винахід відноситься до холодильної техніки і може бути використаний для охолодження продуктів і кондицюнування повітря у холодильниках промислового і побутового призначення, що працюють за рахунок різниці температур навколишнього середовища Відома холодильна установка, що містить замкнутий циркуляційний контур, в який включені кип'ятильник, конденсатор, випарник, парова машина з системою паророзподілу, виконаною у вигляді золотникового перемикача, компресор, насос, клапани та трубопроводи [см , наприклад, патент СІМ N4266404 Е Кл F 25 В 7/00 за 1981 р ] Недоліком цієї установки є складність конструкції і ненадійність у роботі із-за великої КІЛЬКОСТІ ущільнюючих елементів і тертьових поверхонь Відома також холодильна установка, що містить замкнутий циркуляційний контур, в який включені кип'ятильник, випарник і конденсатор, парова машина з рухомою перегородкою, що утворює з корпусом і покришкою привідні камери, компресор і насос жорстко з'єднані за допомогою штока, систему паророзподілу, виконану у вигляді дводискового золотника, клапани і трубопроводи [см .наприклад, ас СРСР N 742679 М Кл F 25 В 13/00,1980 р] Недоліком цієї холодильної установки є ненадійність у роботі із-за великої КІЛЬКОСТІ ущільнюючих елементів поршня парової машини і паророзподільного золотника, що зношуються в результаті тертя і насос, жорстко з'єднані між собою, всмоктуючі і нагнітальні клапани і трубопроводи, яка відрізняється тим, що система паророзподілу виконана у вигляді клапана двосторонньої дії, установленого між двома посадковими сідлами, одне з яких виконане навколо центрального отвору покришки корпуса, в якому ексцентрично виконано отвір, з'єднаний з кип'ятильником, а друге посадкове сідло виконане у ковпачковій гайці, СПІВВІСНО закріпленій на покришці корпуса, в котрій виконано осьовий канал, що сполучає привідну камеру, утворену покришкою корпуса і рухомою перегородкою, виконаною у вигляді діафрагми, з конденсатором потребують змащування, що погіршує теплообмін в апаратах В основу винаходу поставлена задача збільшення надійності в роботі холодильної установки шляхом зменшення ущільнюючих елементів і тертьових поверхонь зі зменшенням змащування Поставлена задача вирішується тим, що в холодильній установці, що містить замкнутий циркуляційний контур, в який включені кип'ятильник, випарник, конденсатор, парова машина з системою паророзподілу і рухомою перегородкою, що утворює з корпусом і покришкою корпуса привідні камери, поршневий компресор і насос, жорстко з'єднані між собою, всмоктуючи і нагнітальні клапани та трубопроводи, згідно винаходу система паророзподілу виконана у вигляді клапана двосторонньої дії, встановленого між двома посадковими сідлами, одне з яких виконане навколо центрального отвору покришки корпуса, в якому ексцентрично виконано отвір (канал), з'єднаний з кип'ятильником Друге посадкове сідло виконане у ковпачковій гайці, СПІВВІСНО закріпленій на покришці корпуса, в якій виконаний осьовий канал, що поперемінно сполучає за допомогою клапана привідну камеру, утворену покришкою і діафрагмою, з конденсатором Таке виконання забезпечує надійне ущільнення привідних камер і надійну роботу паророзподільного органа, виконаного у вигляді клапана з торцевими ущільненнями, які не потребують змащування, що покращує роботу холодильної установки в О 00 со 43928 цілому На кресленні зображена функціональна схема холодильної установки, що містить замкнутий циркуляційний контур, в який включені кип'ятильник 1, конденсатор 2 та випарник 3 Парова машина виконана у вигляді привідних камер 4 і 5, розділених рухомою перегородкою (діафрагмою) 6 У середній частині корпусу 7 розташований поршень 8 компресора, жорстко з'єднаний з поршнем 9 насоса 10 і з всмоктуючими 11 і 12 та нагнітальними 13 і 14 клапанами Навколо центрального отвору 15 покришки корпуса 16 утворене посадкове сідло 17 для клапана двосторонньої дії 18, в якому ексцентрично виконано отвір (канал) 19 У ковпачковій гайці 20 виконано друге посадкове сідло для клапана 18, шток 21 якого вільно розташований у поздовжній виточці 22 поршня 8 компресора і взаємодіє з гайкою 23, закріпленою на діафрагмі 6 Привідна камера 4 сполучається з конденсатором 2 за допомогою клапана двосторонньої дії 18 каналами 24 і 25та трубопроводом 26 Отвір (канал) 19, виконаний у посадковому СІДЛІ 17 клапана двосторонньої дії 18, з'єднаний трубопроводами 27 і 28 з кип'ятильником 1 і з протилежною привідною камерою 5 Конденсатор 2 з'єднаний перепускним трубопроводом 29, на якому установлений регулюючий вентиль ЗО з випарником 3, який з'єднаний з компресором 31 трубопроводом 32 через всмоктуючий клапан 11 Кип'ятильник 1 з'єднаний з насосом 10 нагнітальним трубопроводом 33 Робота холодильної установки здійснюється за рахунок різниці температур навколишнього середовища, а також виробничих ВІДХОДІВ тепла низького потенціалу, шляхом поперемінного випарювання і конденсації легкокиплячої рідини (наприклад, фреону, аміаку та ін,) Пара (газ) випаруваного робочого тіла (легкокиплячої рідини) у кип'ятильнику 1 надходить трубопроводами 27 і 28 у привідну камеру 5 Діафрагма 6 разом з поршнями 8 і 9 переміщується вверх (за кресленням) Протилежна привідна камера 4 сполучається каналами 24 і 25 і трубопроводом 26 з конденсатором 2 Поршень 8 компресора всмоктує робоче тіло з випарника 3 трубопроводом 32 через всмоктуючий клапан 11 Поршень 9 насоса 10 всмоктує сконденсоване робоче тіло з конденсатора 2 трубопроводом 29 через всмоктуючий клапан 12 3 конденсатора 2 у випарник 3 робоче тіло надходить самопливом через регулюючий вентиль ЗО У верхньому положенні (за кресленням) діафрагма 6 взаємодіє з клапаном двосторонньої дії 18, який роз'єднує привідну камеру 4 з конденсатором 2 перекриттям каналів 24 і 25 і сполучає її з кип'ятильником 1, отвором 15 і каналом 19 Діафрагма 6 з поршнями 8 і 9 переміщується вниз (за кресленням) за рахунок різниці площ діафрагми з боку привідних камер 4 і 5, тиск у яких урівнюється Поршень 8 компресора 31 нагнггає робоче тіло в конденсатор 2 трубопроводом через нагнітальний клапан 13 Поршень 9 насоса 10 нагнітає робоче тіло у кип'ятильник 1 для поповнення його витрати на випарювання Після ЦЬОГО робочий цикл повторюється 26 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
