Холодильна установка

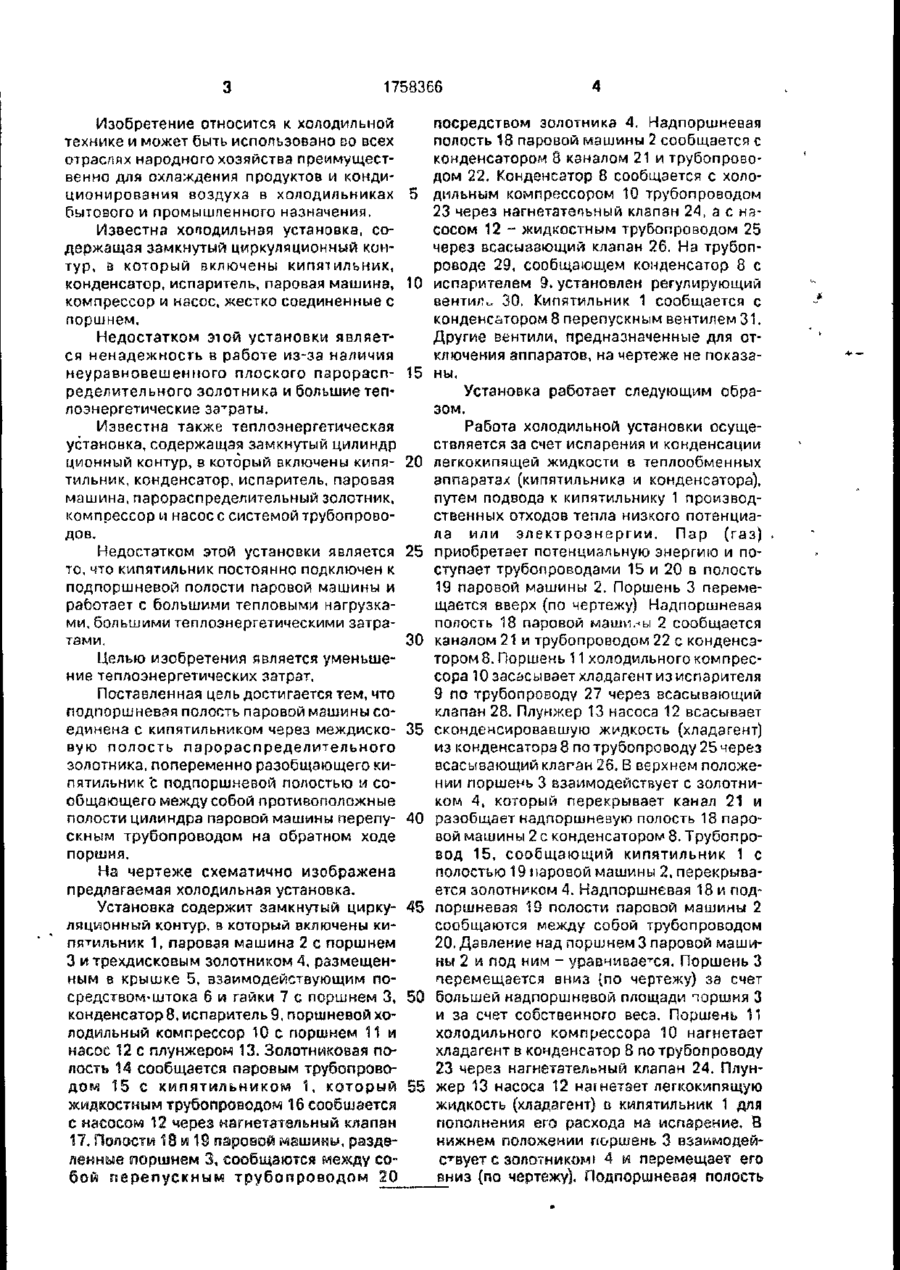

Назначение: холодильная техника. Сущность изобретения: холодильная установка содержит замкнутый циркуляционный контур, в который включены кипятильник 1, конденсатор 8, испаритель 9, паровая машина 2, парораспределительный золотник 4, компрессор 10 п насос 12 с системой трубопроводов. Поршни 3, її, 13 паровой машины 2, компрессора 10 и насоса 12 кинематически связаны между собой и заключены в кожух ступенчатого профиля. Надпоршневая полость 18 паровой машины 2 связана с конденсатором 8, з подпоршкевая полость 19 - с квчлятштьв-шком 1. Парораспределительный золотник 14, взаимодействующий с поршнэм 3, попеременно разобщает кипятильник і с подпоршневой полостью ^9 даровой машины 2, сообщает между собой юротштпопажше полости 13 и 19 иилиндра перепускным трубопроводом 20 на обратном ходе поршня 3, 1 ил. 17583Є6 Изобретение относится к холодильной технике и может быть использовано во всех отраслях народного хозяйства преимущественно для охлаждения продуктов и кондиционирования воздухз в холодильниках 5 бытового и промышленного назначения, Известна хоподильная установка, содержащая замкнутый циркуляционный контур, в который включены кипятильник, конденсатор, испаритель, паровая машина, 10 компрессор и насос, жестко соединенные с поршнем. Недостатком зі ой установки является ненадежность в работе из-за наличия неуравновешенного плоского парорасп- 15 ределительного золотника и большие теплоэнергетические затраты. Известна также теплоэнергетическая установка, содержащая замкнутый цилиндр ционный контур, в который включены кипя- 20 тильник, конденсатор, испаритель, паровая машина, парораспределительный золотник, компрессор и насос с системой трубопроводов. Недостатком этой установки является 25 то, что кипятильник постоянно подключен к подпоршневой полости паровой машины и работает с большими тепловыми нагрузками, большими теплоэнергетическими затратами. 30 Целью изобретения является уменьшение теплоэнергетических затрат. Поставленная цель достигается тем, что подпоршневая полость паровой машины соединена с кипятильником через междиско- 35 вую полость парораспределительного золотника, попеременно разобщающего кипятильник с подпоршневой полостью и сообщающего между собой противоположные полости цилиндра паровой машины перепу- 40 скным трубопроводом на обратном ходе поршня. На чертеже схематично изображена предлагаемая холодильная установка. Установка содержит замкнутый цирку- 45 ляционный контур, в который включены кипятильник 1, паровая машина 2 с поршнем 3 \л трехдисковым золотником 4, размещенным в крышке 5, взаимодействующим посредством-штока 6 и гайки 7 с поршнем 3, 50 конденсатор 8. испаритель 9, поршневой холодильный компрессор 10 с поршнем 11 и насос 12 с плунжером 13. Золотниковая полость 14 сообщается паровым трубопроводом 15 с кипятильником 1, который 55 жидкостным трубопроводом 16 сообшается с насосом 12 через нагнетательный клапан 17. Полости 18 м 19 паровой машины, разделенные поршнэм 3, сообщаются между собой перепускным трубопроводом 20 посредством золотника 4. Надпоршневая полость 18 паровой машины 2 сообщается с конденсатором 8 каналом 21 и трубопроводом 22. Конденсатор 8 сообщается с холодильным компрессором 10 трубопроводом 23 через нагнетательный клапан 24, а с нэсосом 12 - жидкостным трубопроводом 25 через всасывающий клапан 26. На трубопроводе 29, сообщающем конденсатор 8 с испарителем 9. установлен регулирующий вентия,, 30. Кипятильник 1 сообщается с конденсатором 8 перепускным вентилем 31. Другие вентили, предназначенные для отключения аппаратов, на чертеже не показаны. Установка работает следующим образом. Работа холодильной установки осуществляется за счет испарения и конденсации легкокипящей жидкости в теплообменных аппаратах (кипятильника и конденсатора), путем подвода к кипятильнику 1 производственных отходов тепла низкого потенциала или электроэнергии. Пар (газ) приобретает потенциальную энергию и поступает трубопроводами 15 и 20 в полость 19 паровой машины 2. Поршень 3 перемещается вверх (по чертежу) Надпоршневая полость 18 паровой машины 2 сообщается каналом 21 и трубопроводом 22 с конденсатором 8. Поршень 11 холодильного компрессора 10 засасывает хладагент из испарителя 9 по трубопроводу 27 через всасывающий клапан 28. Плунжер 13 насоса 12 всасывает сконденсировавшую жидкость (хладагент) из конденсатора 8 по трубопроводу 25 через всасывающий клапан 26. В верхнем положении поршень 3 взаимодействует с золотником 4, который перекрывает канал 21 и разобщает надпоршневую полость 13 паровой машины 2 с конденсатором 8. Трубопровод 15, сообщающий кипятильник 1 с полостью 19 паровой машины 2, перекрывается золотником 4. Надпоршневая 18 и подпоршневая 19 полости паровой машины 2 сообщаются между собой трубопроводом 20. Давление над поршнем 3 паровой машины 2 и под ним - уравниваемся. Поршень 3 перемещается вниз (по чертежу) за счет большей надпоршневой площади чоршия 3 и за счет собственного веса. Поршень 11 холодильного компрессора 10 нагнетает хладагент в конденсатор 8 по трубопроводу 23 через нагнетательный клапан 24. Плунжер 13 насоса 12 нагнетает легкокипящую жидкость (хладагент) в кипятильник 1 для пополнения его расхода на испарение, В нижнем положении поршень 3 взаимодействует с ЗОЛОЇНИКОМІ 4 ш перемещает его вниз (по чертежу). Лодпоршневая полость 5 , .1758366 6 19 паровой машины 2 сообщается с кипяФормула изобретения тильником 1, а надлоршневзя полость 18 Холодильная установка, содержащая с конденсатором, после чего цикл повторяиспаритель, подключенный к поршневому ется. компрессору, конденсатор с поршневым наВ предлагаемой холодильной установке 5 сосом и кипятильник с поршневой паровой теплоэнергетические затраты значительно машиной, имеющей золотниковый рэспресокрзщены, так как обратный ход поршней делитель, причем поршневая машина своим осуществляется перетеканием рабочего тела поршнем кинематически связана с компресиз подпоршневой полости в надпоршневую сором, насосом и золотниковым раслредеполость при отключенных кипятильнике и 10 лителем, о т л и ч а ю щ а я с я тем, что, с конденсаторе. Поршни перемещаются вниз целью уменьшения энергетических затрат, (по чертежу) за счет оольшей надпоршневой золотниковый распределитель выполнен полости паровой машины при одинаковом с трехпояскоаым, а кипятильник подключен к двух противоположных сторон давлении и полостйм паровой машины через этотзолотза счет собственного веса. 15 ник. Редактор Ю. Середа Составитель В. Добротворцев Техред М.Моргентал Корректор П. Гереши Заказ 2987 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская неб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
