Голка в`язальної машини

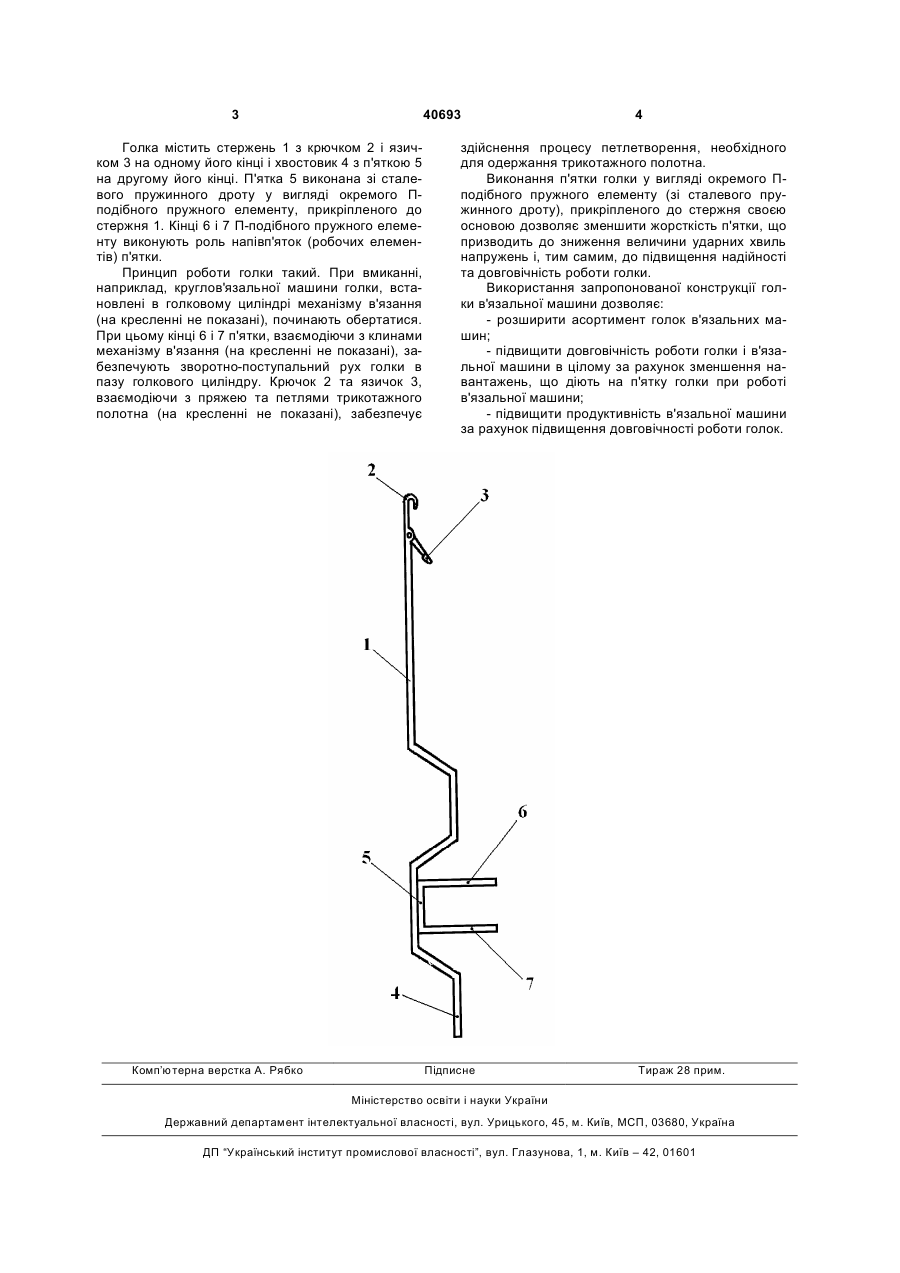

Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, яка відрізняється тим, що п'ятка має П-подібну форму, основа якої прикріплена до стержня. (19) (21) u200812439 (22) 23.10.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, ГАЙДАМАКА ВАСИЛЬ КИРИЛОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA 3 40693 Голка містить стержень 1 з крючком 2 і язичком 3 на одному його кінці і хвостовик 4 з п'яткою 5 на другому його кінці. П'ятка 5 виконана зі сталевого пружинного дроту у вигляді окремого Пподібного пружного елементу, прикріпленого до стержня 1. Кінці 6 і 7 П-подібного пружного елементу виконують роль напівп'яток (робочих елементів) п'ятки. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому кінці 6 і 7 п'ятки, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндру. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечує Комп’ютерна верстка А. Рябко 4 здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Виконання п'ятки голки у вигляді окремого Пподібного пружного елементу (зі сталевого пружинного дроту), прикріпленого до стержня своєю основою дозволяє зменшити жорсткість п'ятки, що призводить до зниження величини ударних хвиль напружень і, тим самим, до підвищення надійності та довговічність роботи голки. Використання запропонованої конструкції голки в'язальної машини дозволяє: - розширити асортимент голок в'язальних машин; - підвищити довговічність роботи голки і в'язальної машини в цілому за рахунок зменшення навантажень, що діють на п'ятку голки при роботі в'язальної машини; - підвищити продуктивність в'язальної машини за рахунок підвищення довговічності роботи голок. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
