Голка в’язальної машини

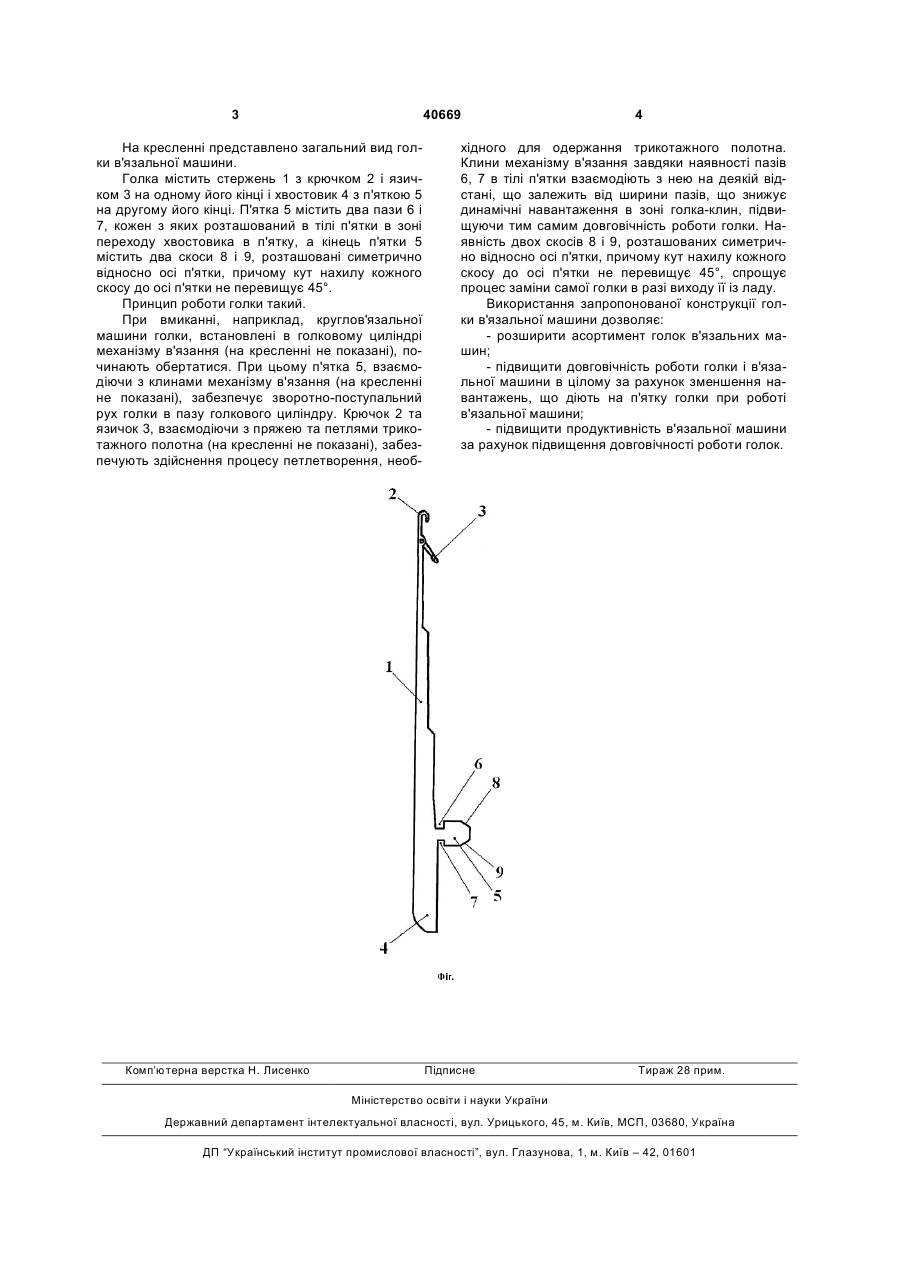

Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, яка відрізняється тим, що додатково обладнана двома пазами, кожен з яких розташований в тілі п'ятки в зоні переходу хвостовика в п'ятку, а кінець п'ятки містить два скоси, розташовані симетрично відносно осі п'ятки, причому кут нахилу кожного скосу до осі п'ятки не перевищує 45°. (19) (21) u200811974 (22) 09.10.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA, ЛЕМЕШКО АНАТОЛІЙ МАКСИМОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 40669 На кресленні представлено загальний вид голки в'язальної машини. Голка містить стержень 1 з крючком 2 і язичком 3 на одному його кінці і хвостовик 4 з п'яткою 5 на другому його кінці. П'ятка 5 містить два пази 6 і 7, кожен з яких розташований в тілі п'ятки в зоні переходу хвостовика в п'ятку, а кінець п'ятки 5 містить два скоси 8 і 9, розташовані симетрично відносно осі п'ятки, причому кут нахилу кожного скосу до осі п'ятки не перевищує 45°. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндру. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлетворення, необ Комп’ютерна верстка Н. Лисенко 4 хідного для одержання трикотажного полотна. Клини механізму в'язання завдяки наявності пазів 6, 7 в тілі п'ятки взаємодіють з нею на деякій відстані, що залежить від ширини пазів, що знижує динамічні навантаження в зоні голка-клин, підвищуючи тим самим довговічність роботи голки. Наявність двох скосів 8 і 9, розташованих симетрично відносно осі п'ятки, причому кут нахилу кожного скосу до осі п'ятки не перевищує 45°, спрощує процес заміни самої голки в разі виходу її із ладу. Використання запропонованої конструкції голки в'язальної машини дозволяє: - розширити асортимент голок в'язальних машин; - підвищити довговічність роботи голки і в'язальної машини в цілому за рахунок зменшення навантажень, що діють на п'ятку голки при роботі в'язальної машини; - підвищити продуктивність в'язальної машини за рахунок підвищення довговічності роботи голок. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
