Поштовий конверт розміром 114 х 229 мм із зменшеною витратою паперу
Формула / Реферат
Поштовий конверт розміром 114х229 мм із зменшеною витратою паперу, що виконаний у формі заклеєного прямокутника, який відрізняється тим, що зворотна сторона конверту виконується з клапанів, які мають форму прямокутних трикутників.
Текст

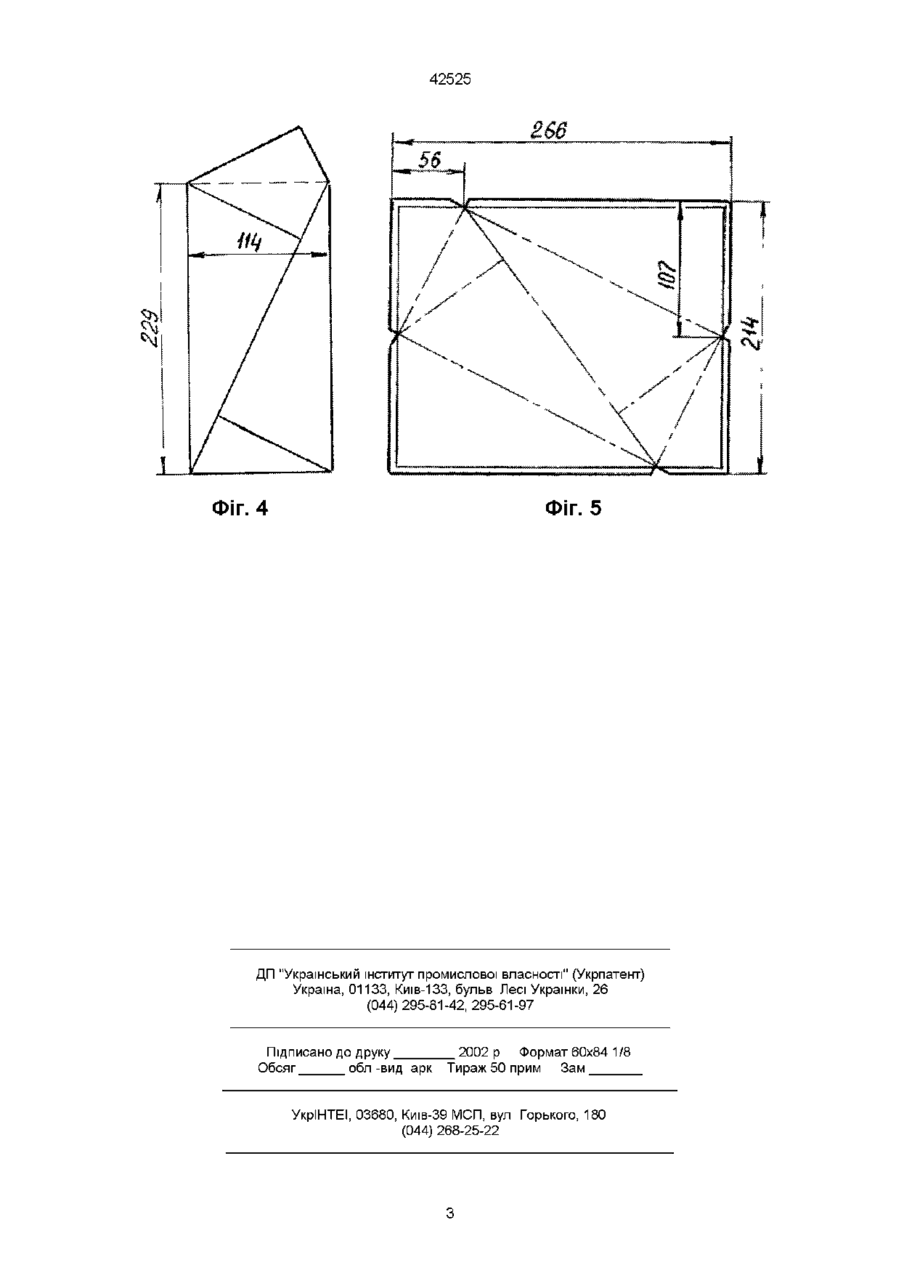

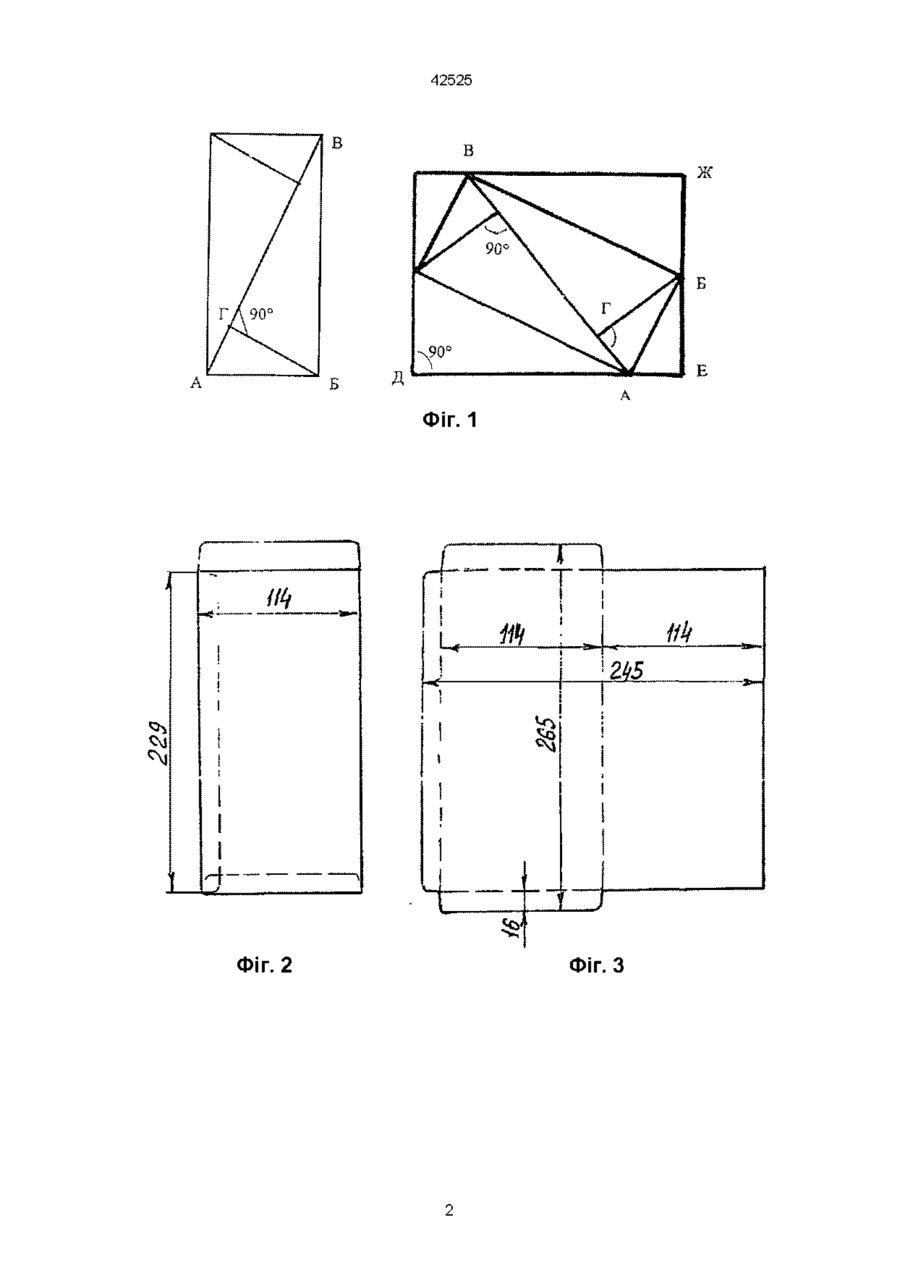

Поштовий конверт розміром 114x229 мм із зменшеною витратою паперу, що виконаний у формі заклеєного прямокутника, який відрізняється тим, що зворотна сторона конверту виконується з клапанів, які мають форму прямокутних трикутників Галузь застосування винаходу належить до поштового зв'язку, наприклад, до поштових конвертів Рівень технічного виконання існуючих конвертів відомий, це конверт розміром 114x229 мм, який останнім часом увійшов до користування, має форму склеєного прямокутника, а склеювання зворотної сторони конверта виконується клапанами, які мають форму прямокутників (фіг 2 та 3) В основу винаходу поставлено завдання створення поштового конверту із зменшеним витратом папіру в порівнянні з відомим конвертом, накресленим на фіг 1 та 2 Це досягається шляхом застосування заміни розкрою папіру для заготівки конверта у формі прямокутника, що забезпечує виконання склеювання зворотної сторони конверта клапанами, які мають форму прямокутних трикутників (фіг 4 і 5) Визначимо розміри заготівки конверту на фіг 1, де Визначимо розмір заготівки конверта без урахування розміру на склеювання АВ = V114 2 + 2 2 9 2 = 255,8 мм Із подібності трикутників визначимо 229x114 БГ _ АБ ... БВ~ АВ 255,8 = 102 мм, АБ^ 114' АГ = = 50,8 мм АВ 255,8 ЕЖ = БЕ + БЖ = 2х БГ = 204 мм, ДЕ = = АЕ + АД = АГ + ВГ = АВ = 255,8 мм Тоді, З урахуванням розміру на склеювання, розмір заготівки буде дорівнювати 204 + 2х 5 = 214 мм, 256 + 2х 5 = 266 мм Визначимо фіг 1 і З розмір заготівки конверту по 229 + 16 + 20 = 265мм, 114 + 114 + 17 = 245 мм Порівняємо витрати папіру під конверти фіг 2 та фіг 4 Уявимо собі, що до друкувального верстату надходять нарізані прямокутники натру під один конверт, одні розміром 250x270 мм фіг 2 і З, а другі розміром 218x270 мм, під конверт фіг 4 і 5 Тоді, площа заготівки конверта фіг 1 дорівнює - 662 см 2 , а площа заготівки конверта фіг 3 дорівнює - 578 см 2 , що менше на 14,5 ВІДСОТКІВ Але безумовно, технологія порізки надрукованої заготівки конверту у формі прямокутника найбільш простіша, зручніша, має найменшу КІЛЬКІСТЬ ВІДХОДІВ паперу та може досягти економії імпортного паперу більше за 14 ВІДСОТКІВ ю ю 42525 Ж Б Е ФІГ. 1 т -є т 11k п Фіг. 2 -te* —З» Фіг. З 42525 Фіг. 4 Фіг. 5 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
ДивитисяДодаткова інформація
Назва патенту англійськоюPost envelope of 114 x of 229 mm with reduced consumption of paper
Автори англійськоюPryschepa Vladyslav Hryhorovych
Назва патенту російськоюПочтовый конверт размером 114 x 229 мм с уменьшенным расходом бумаги
Автори російськоюПрищепа Владислав Григорьевич
МПК / Мітки
МПК: B65D 27/00
Мітки: розміром, поштовий, конверт, зменшеною, паперу, витратою
