Пристрій для відокремлення коренебульбоплодів від каменів та грудок грунту

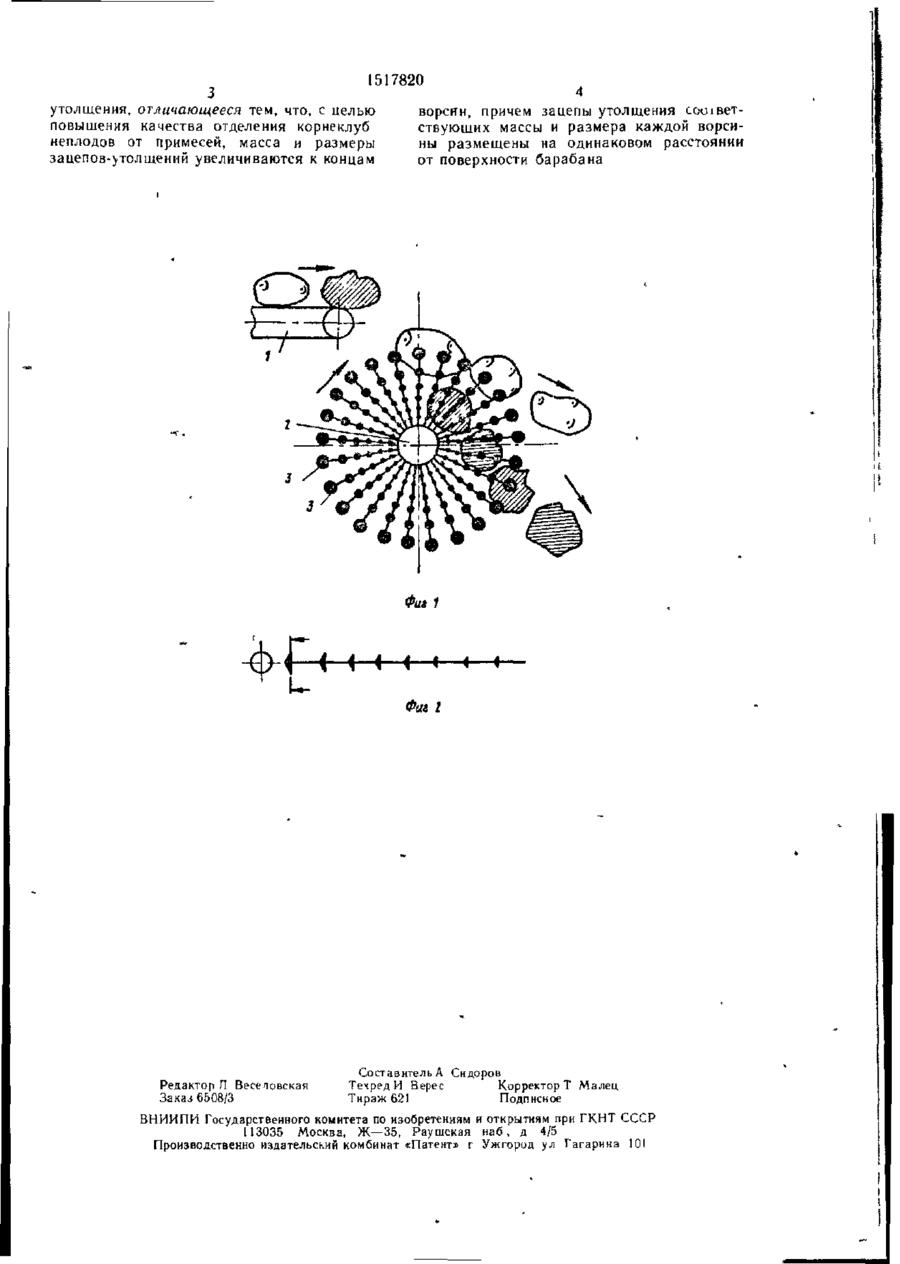

Изобретение относится к сельскохозяи ственному машиностроению и может быть использовано в машинах для уборки и обработки корнеклубнеплодов Целью изобретения является повышение качества отделения корнеклубнеплодов от примесей Уст ройство содержит подающий транспортер I и расположенный под ним щеточный барабан 2 Ворсины 3 щеточного барабана 2 имеют на своей поверхности зацепы утолщения масса и размеры которых уменьшаются в направлении к закрепленным концам ворсин При работе транспортер 1 подает смесь на ворсины 3 барабана 2 Тяжелые тела про валиваются в ворсины 3 и удерживаются утолщениями сильнее, чем легкие Легкие тела располагаются у поверхности ворсин 2 ил (Л Изобретение относится к сельскохозяйственном\ машиностроению и может быть использовано в машинах для уборки и послеуборочной обработки корнеклубнеплодов Цель изобретения — повышение качества оїдеіения корнеклубнеплодов от примесей На фиг 1 изображено устройство для отделения корнеклубнеплодов от камней и комков почвы на фиг 2 — зацепы ворсин Устройс гво содержит подающий TpjHC портер I, за которым в зоне схода смеси разделяемых тел расположен сепарирующий щеточный барабан 2 Щеточный барабан 2 размещен под выгрузной частью транспор тера 1 и вращается в направлении транспортирования смеси транспортером Ворсины 3 щеточного барабана имеют на своей поверхности зацепы утолщения, поддерживающие их при вращении барабана в упругом (натянутом) состоянии Устройство работает следующим образом Транспортер 1 подает смесь корнеклуб неплодов и примесей на ворсины 3 бараба на 2 Тяжелые тета (примеси) глубоко проваливаются в ворсины, ближе к оси барабэ на 2, легкие тела располагаются на по верхностном слое барабана 2 Примеси сцетяясь с утолщениями вор син барабант 2 сильне? удерживаются ими чем корнеклубнеплоды При вращении блгзблна 2 корнеклубне плоды отходят с поверхности барабана б ти же к его верхней 1оч'е, а примеси - вбли чи нижней точки Ворсины взаимодействуют с разделяемыми тела чи лерез зацепы утолще ни я Применение изобретения позволяет повы сить качество отделения корнеклубнеплодов от примесей Формула июбретения Устройство для отде іения корнекіубне плодов от камней и комков почвы, содержащее подаюший транспортер и расположенный под ним щеточный барабан на ворсинах которого расположены зацепы ел 00 1517820 утолщения, отличающееся тем, что, с целью повышения качества отделения корнеклуб неплодов от примесей, масса и размеры зацепов->толщений увеличиваются к концам ворсин, причем зацепы утолщения сошветствуюших массы и размера каждой ворсины размещены на одинаковом расстоянии от поверхности барабана Фиг 1 L Редактор П Весеповская Заказ 6508/3 Фиг I Составитель А Сидоров Техред И Верес Корректор Т Малец Тираж 621 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж—35, Раушская наб, д 4/5 Производственно издательский комбинат «Патент» г Ужгород ул Гагарина 101
