Машина для відокремлення насіння з плодів

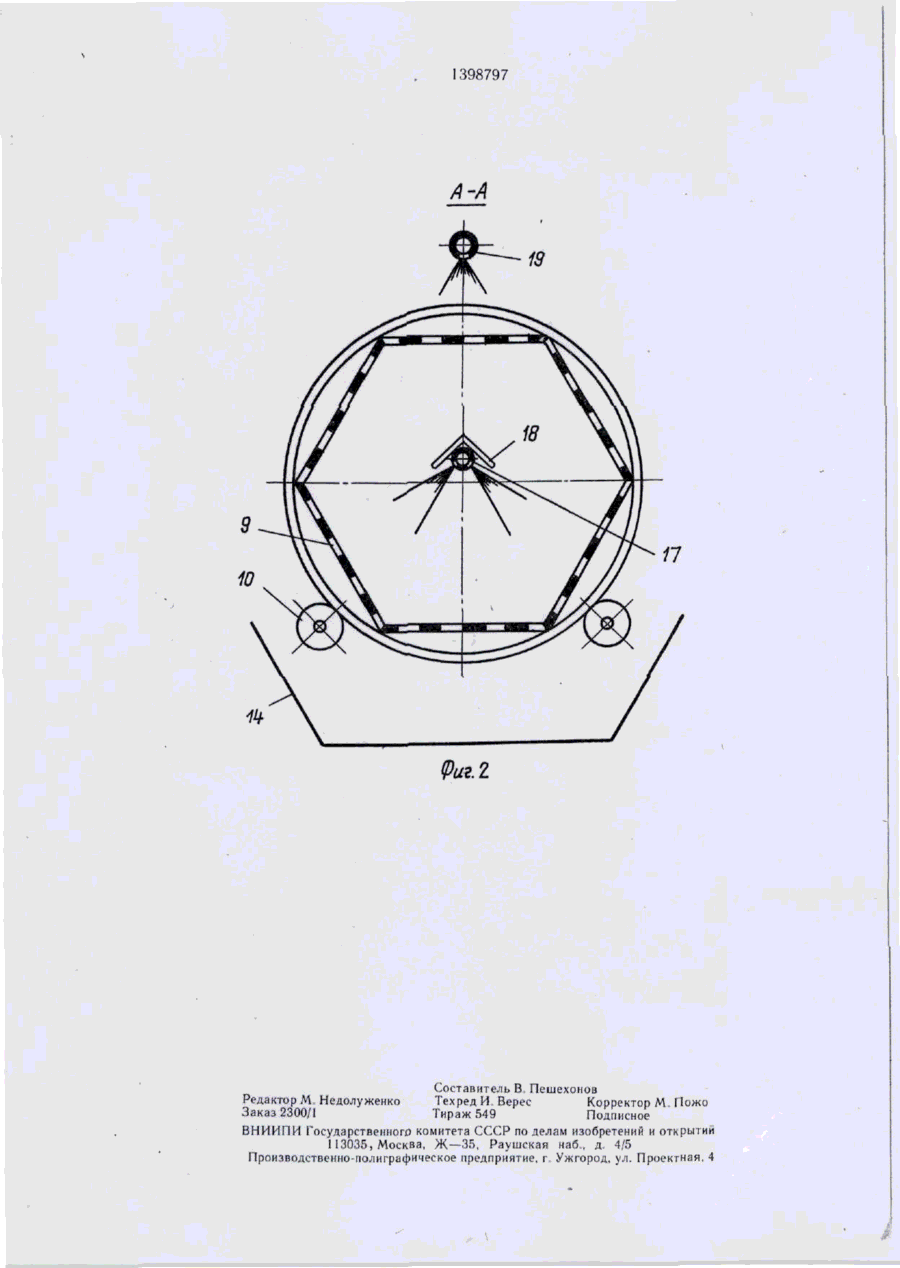

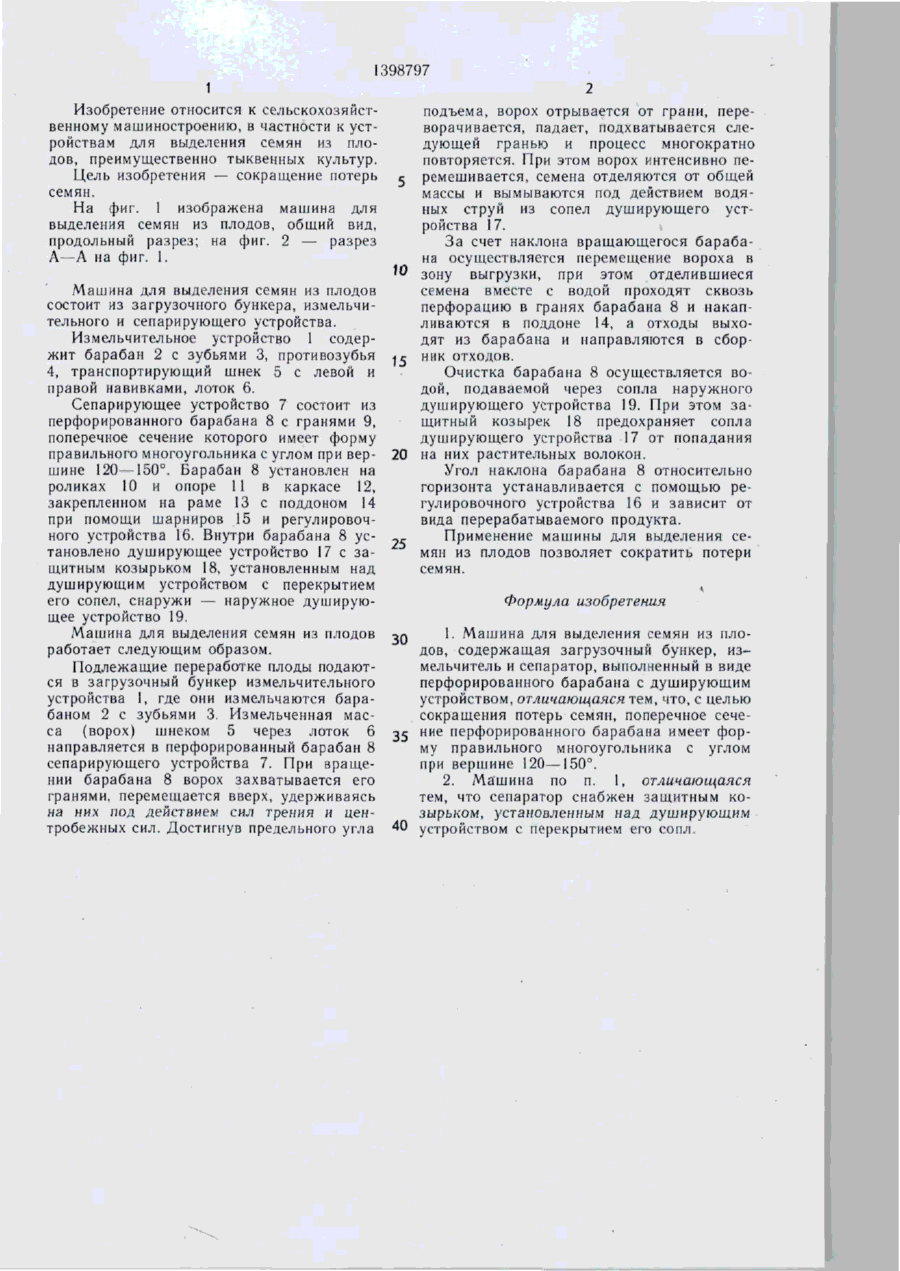

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для выделения семян из плодов преимущественно тыквенных культур Цель изобретения — сокращение потерь семян. Устройство состоит из загрузочного бункера, измельчительного устройства 1, включающего в себя барабан 2 с зубьями 3, противозубья 4, транспортирующий шнек 5 с левой и правой навивкой, лоток 6, и сепарирующего устройства 7, включающего в себя граненый перфорированный барабан 8, установленный на роликах и опоре 11 в каркасе 12, закрепленном на раме 13 с поддоном І4 при помощи шарниров 15 и регулировочного устройства 16. Внутри перфорированного барабана 8 установлено душирующее устройство 17 с защитным козырьком 18, а снаружи наружное душирующее устройство 19. 1 з п. ф-лы, 2 ил. s (Л б со со со РП W \. 1398797 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для выделения семян из плодов, преимущественно тыквенных культур. Цель изобретения — сокращение потерь семян. На фиг. 1 изображена машина для выделения семян из плодов, общий вид, продольный разрез; на фиг. 2 - разрез А—А на фиг. I. Машина для выделения семян из плодов состоит из загрузочного бункера, измельчительного и сепарирующего устройства. Измельчительное устройство 1 содержит барабан 2 с зубьями 3, противозубья 4, транспортирующий шнек 5 с левой и правой навивками, лоток 6. Сепарирующее устройство 7 состоит из перфорированного барабана 8 с гранями 9, поперечное сечение которого имеет форму правильного многоугольника с углом при вершине 120—150°. Барабан 8 установлен на роликах 10 и опоре 11 в каркасе 12, закрепленном на раме 13 с поддоном 14 при помощи шарниров 15 и регулировочного устройства 16. Внутри барабана 8 установлено душирующее устройство 17 с защитным козырьком 18, установленным над душирующим устройством с перекрытием его сопел, снаружи -- наружное душирующее устройство 19. Машина для выделения семян из плодов работает следующим образом. Подлежащие переработке плоды подаются в загрузочный бункер измельчительного устройства 1, где они измельчаются барабаном 2 с зубьями 3. Измельченная масса (ворох) шнеком 5 через лоток 6 направляется в перфорированный барабан 8 сепарирующего устройства 7. При вращении барабана 8 ворох захватывается его гранями, перемещается вверх, удерживаясь па них под действием сил трения и центробежных сил. Достигнув предельного угла с 'G ке 20 .„ подъема, ворох отрывается от грани, переворачивается, падает, подхватывается следующей гранью и процесс многократно повторяется. При этом ворох интенсивно перемешивается, семена отделяются от общей массы и вымываются под действием водяных струй из сопел душирующего устройства 17. За счет наклона вращающегося барабана осуществляется перемещение вороха в зону выгрузки, при этом отделившиеся семена вместе с водой проходят сквозь перфорацию в гранях барабана 8 и накапливаются в поддоне 14, а отходы выходят из барабана и направляются в сборник отходов. Очистка барабана 8 осуществляется водой, подаваемой через сопла наружного душирующего устройства 19. При этом защитный козырек 18 предохраняет сопла душирующего устройства 17 от попадания на них растительных волокон. Угол наклона барабана 8 относительно горизонта устанавливается с помощью регулировочного устройства 16 и зависит от вида перерабатываемого продукта. Применение машины для выделения семян из плодов позволяет сократить потери семян. Формула изобретения 1. Машина для выделения семян из плодов, содержащая загрузочный бункер, измельчитель и сепаратор, выполненный в виде перфорированного барабана с душирующим устройством, отличающаяся тем, что, с целью сокращения потерь семян, поперечное сече35 ние перфорированного барабана имеет форму правильного многоугольника с углом при вершине 120—150°. 2. Машина по п. 1, отличающаяся тем, что сепаратор снабжен защитным козырьком, установленным над душирующим 40 устройством с перекрытием его сопл. 30 1398797 A-A г Составитель В Пешехонов Редактор М Недолуженко Техред И Верес Корректор М Пожо Заказ 2300/1 Тираж 549 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытии 1 13035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул. Проектная, 4
