Сміттєспалювач “інвертор-2″

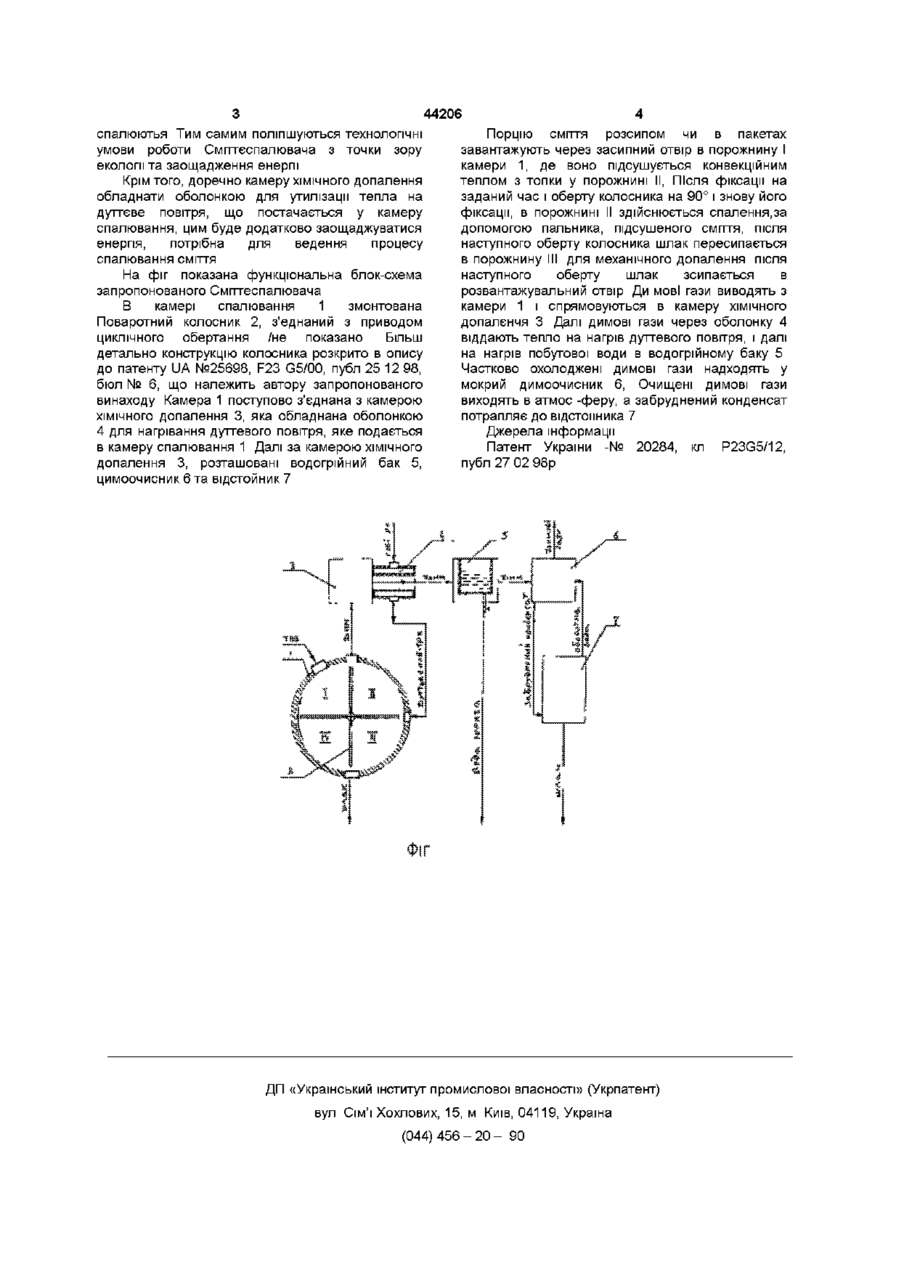

1 Сміттєспалювач, що містить камеру спалювання та з'єднані з нею засоби для очищення, утилізації та відводу продуктів спалювання, який відрізняється тим, що його обладнано камерою ХІМІЧНОГО допалення димових газів, а камера спалювання обладнана привідним поворотним колосником, що обертається навколо своєї горизонтальної осі 2 Сміттєспалювач за п 1, який відрізняється тим, що камера ХІМІЧНОГО допалення обладнана оболонкою для утилізації тепла Винахід відноситься до обладнання комунального господарства та стосується утилізації твердих побутових ВІДХОДІВ У ВІТЧИЗНЯНІЙ та зарубіжній практиці знайшли широке розповсюдження сміттєспалювальні заводи та невеликі стаціонарні та пересувні сміттеспалювачі" Найближчим до заявленного з відомих пристроїв є Сміттєспалювач "Інвертор-1" [1] Він містить камеру спалювання та технологічно з'єднані з нею і між собою парогенератор, змішувач, пароконденсатор та віцстойник Сміття засипають в камеру спалювання, де воно горить за допомогою газового факелу Димові гази надходять до вмішувача з водяною парою, яка виробляється поро генератором Далі димова суміш конденсується у пароконденсаторі і надходить у відстойник, де збирається шлам, а зворотня вода іде на парогенератор Недолік відомої конструкції полягає в неможливості забезпечення проведення високотехнолопчного процесу спалювання сміття з точки зору додержання вимог екології та заощадження енергії Технічним завданням винаходу є створення смптєопалювача.в якому за рахунок конструктивних особливосте* вказані вище вимоги можуть бути забезпечені Для цього сміттєспалювач, що містить камеру спалювання та з'єднані з нею засоби для очищення димових газів та відводу продуктів спалювання, згідно з винаходом додатково обладнаний камерою ХІМІЧНОГО допалення димових газів та привідним поворотним колосником, які функціонально об'єднані в єдину систему для досягнення поставленої мети При такому виконанні Сміттспалювача процес спалювання розподіляється на два етапи низькотемпературний /600°С/ та високотемпературний /1000°С/ Відомо, що низькотемпературне спалювання твердих побутових ВІДХОДІВ виключає утворення парів важки* металів та Ін-них шкідливих речовин, а подальше нагрівання димових газів до 1000°С, знищує ХІМІЧНИЙ недопал цеглових газів Таким чином здійснення двохетапного спалювання твердих побутових ВІДХОДІВ дає можливість зменшити відтворення та виороси шкідливих для здоров'я людей газів, притаманних спалюванню сміття Наявність у функціональній системі приводного Поворотного колосника, яки обертається навколо своєї горизонтальної ВІСІ, дає можливість регульованого низькотемпературного спалювання сміття при поступовій ЦИКЛІЧНІЙ обробці а/ Сушка конвенційним теплом відібранням з топки, б/ Спалювання сміття за допомогою пальника, з/ Дотлівання шлаку на чернчі камери спалювання Швидкість обертання колосника моте регулюватися з урахуванням теплового режиму спалювання та властивостей матеріалів, що (О о 44206 спалюютья Тим самим поліпшуються технологічні умови роботи Сміттєспалювача з точки зору екології та заощадження енергії Крім того, доречно камеру ХІМІЧНОГО допалення обладнати оболонкою для утилізації тепла на дуттєве повітря, що постачається у камеру спалювання, цим буде додатково заощаджуватися енергія, потрібна для ведення процесу спалювання сміття На фіг показана функціональна блок-схема запропонованого Сміттєспалювача В камері спалювання 1 змонтована Поваротний колосник 2, з'єднаний з приводом циклічного обертання /не показано Більш детально конструкцію колосника розкрито в опису до патенту UA №25698, F23 G5/00, публ 25 12 98, бюл № 6, що належить автору запропонованого винаходу Камера 1 поступово з'єднана з камерою ХІМІЧНОГО допалення 3, яка обладнана оболонкою 4 для нагрівання дуттевого повітря, яке подається в камеру спалювання 1 Далі за камерою ХІМІЧНОГО допалення 3, розташовані водогрійний бак 5, цимоочисник 6 та відстойник 7 Порцію сміття розсипом чи в пакетах завантажують через засипний отвір в порожнину І камери 1, де воно підсушується конвекційним теплом з топки у порожнині II, Після фіксації на заданий час і оберту колосника на 90° і знову його фіксації, в порожнині II здійснюється спалення,за допомогою пальника, підсушеного сміття, після наступного оберту колосника шлак пересипається в порожнину III для механічного допалення після наступного оберту шлак зсипається в розвантажувальний отвір Ди мові гази виводять з камери 1 і спрямовуються в камеру ХІМІЧНОГО допалєнчя 3 Далі димові гази через оболонку 4 віддають тепло на нагрів дуттевого повітря, і далі на нагрів побутової води в водогрійному баку 5 Частково охолоджені димові гази надходять у мокрий димоочисник 6, Очищені димові гази виходять в атмос -феру, а забруднений конденсат потрапляє до відстомника 7 Джерела інформації Патент України -№ 20284, кл публ 27 02 98р ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 P23G5/12,
