Колодкове гальмо
Номер патенту: 44270
Опубліковано: 25.09.2009
Формула / Реферат
Колодкове гальмо, що містить гальмівний компресор, ресивер, живильну та гальмівну магістралі, кран машиніста, гальмівний циліндр, гальмову важільну передачу, гальмівний башмак з закріпленою на ньому гальмівною колодкою та колесо рухомого складу, яке відрізняється тим, що безпосередньо на гальмівному башмаку встановлено принаймні дві секції гальмівних елементів.
Текст

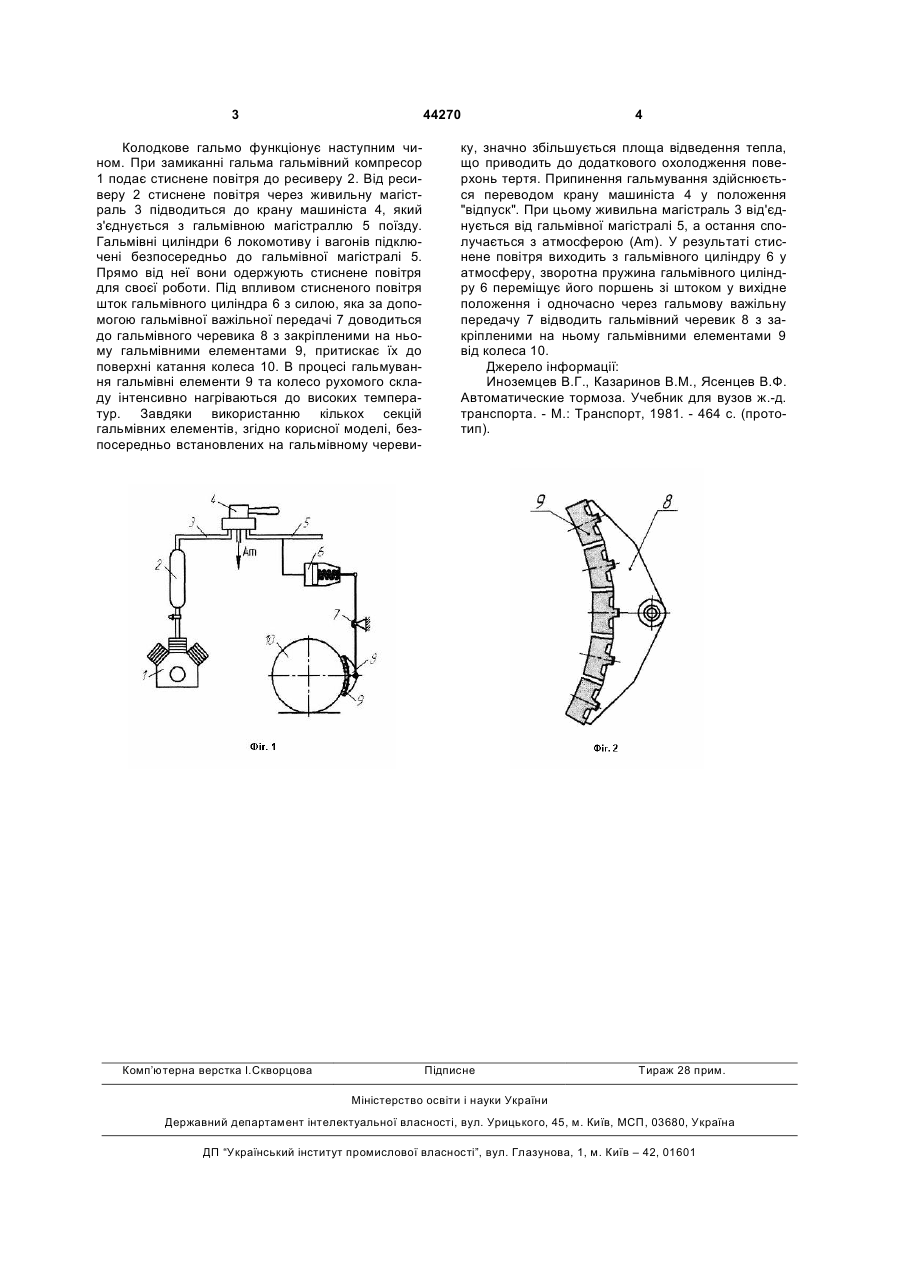

Колодкове гальмо, що містить гальмівний компресор, ресивер, живильну та гальмівну магістралі, кран машиніста, гальмівний циліндр, гальмову важільну передачу, гальмівний башмак з закріпленою на ньому гальмівною колодкою та колесо рухомого складу, яке відрізняється тим, що безпосередньо на гальмівному башмаку встановлено принаймні дві секції гальмівних елементів. (19) (21) u200904394 (22) 05.05.2009 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) СЕРГІЄНКО ОКСАНА ВІКТОРІВНА, ОСЕНІН ЮРІЙ ІВАНОВИЧ (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 44270 Колодкове гальмо функціонує наступним чином. При замиканні гальма гальмівний компресор 1 подає стиснене повітря до ресиверу 2. Від ресиверу 2 стиснене повітря через живильну магістраль 3 підводиться до крану машиніста 4, який з'єднується з гальмівною магістраллю 5 поїзду. Гальмівні циліндри 6 локомотиву і вагонів підключені безпосередньо до гальмівної магістралі 5. Прямо від неї вони одержують стиснене повітря для своєї роботи. Під впливом стисненого повітря шток гальмівного циліндра 6 з силою, яка за допомогою гальмівної важільної передачі 7 доводиться до гальмівного черевика 8 з закріпленими на ньому гальмівними елементами 9, притискає їх до поверхні катання колеса 10. В процесі гальмування гальмівні елементи 9 та колесо рухомого складу інтенсивно нагріваються до високих температур. Завдяки використанню кількох секцій гальмівних елементів, згідно корисної моделі, безпосередньо встановлених на гальмівному череви Комп’ютерна верстка І.Скворцова 4 ку, значно збільшується площа відведення тепла, що приводить до додаткового охолодження поверхонь тертя. Припинення гальмування здійснюється переводом крану машиніста 4 у положення "відпуск". При цьому живильна магістраль 3 від'єднується від гальмівної магістралі 5, а остання сполучається з атмосферою (Am). У результаті стиснене повітря виходить з гальмівного циліндру 6 у атмосферу, зворотна пружина гальмівного циліндру 6 переміщує його поршень зі штоком у вихідне положення і одночасно через гальмову важільну передачу 7 відводить гальмівний черевик 8 з закріпленими на ньому гальмівними елементами 9 від колеса 10. Джерело інформації: Иноземцев В.Г., Казаринов В.М., Ясенцев В.Ф. Автоматические тормоза. Учебник для вузов ж.-д. транспорта. - М.: Транспорт, 1981. - 464 с. (прототип). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShoe brake
Автори англійськоюSerhiienko Oksana Viktorivna, Osenin Yurii Yuriiovych
Назва патенту російськоюКолодочный тормоз
Автори російськоюСергиенко Оксана Викторовна, Осенин Юрий Юрьевич
МПК / Мітки
МПК: B61H 7/00
