Пірс викатний
Формула / Реферат
Пірс викатний, що містить фундамент та викатний шлях, який відрізняється тим, що містить окремо розташовані верхову та низову гілки, з'єднані зі стапелем, кожна з гілок містить фундамент з трубчастих паль, які розкріплені між собою в'язями, викатний шлях виконаний з прогінної будови, що виконана з балочних пакетів, з викатною колією, риштувань, відбійного пристрою, який складається з балочних пакетів.
Текст

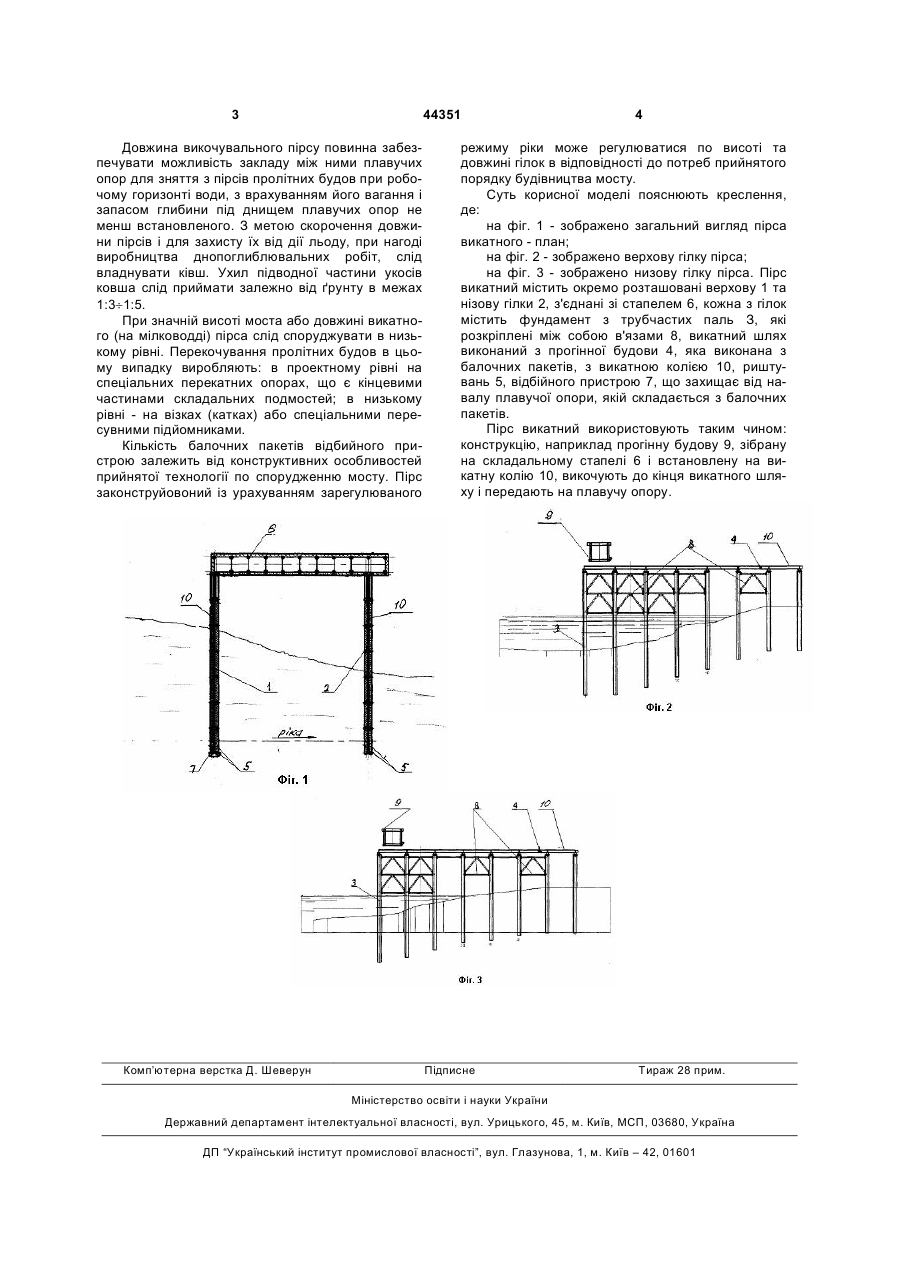

Пірс викатний, що містить фундамент та викатний шлях, який відрізняється тим, що містить 3 44351 Довжина викочувального пірсу повинна забезпечувати можливість закладу між ними плавучих опор для зняття з пірсів пролітних будов при робочому горизонті води, з врахуванням його вагання і запасом глибини під днищем плавучих опор не менш встановленого. З метою скорочення довжини пірсів і для захисту їх від дії льоду, при нагоді виробництва днопоглиблювальних робіт, слід владнувати ківш. Ухил підводної частини укосів ковша слід приймати залежно від ґрунту в межах 1:3¸1:5. При значній висоті моста або довжині викатного (на мілководді) пірса слід споруджувати в низькому рівні. Перекочування пролітних будов в цьому випадку виробляють: в проектному рівні на спеціальних перекатних опорах, що є кінцевими частинами складальних подмостей; в низькому рівні - на візках (катках) або спеціальними пересувними підйомниками. Кількість балочних пакетів відбийного пристрою залежить від конструктивних особливостей прийнятої технології по спорудженню мосту. Пірс законструйовоний із урахуванням зарегулюваного Комп’ютерна верстка Д. Шеверун 4 режиму ріки може регулюватися по висоті та довжині гілок в відповідності до потреб прийнятого порядку будівництва мосту. Суть корисної моделі пояснюють креслення, де: на фіг. 1 - зображено загальний вигляд пірса викатного - план; на фіг. 2 - зображено верхову гілку пірса; на фіг. 3 - зображено низову гілку пірса. Пірс викатний містить окремо розташовані верхову 1 та нізову гілки 2, з'єднані зі стапелем 6, кожна з гілок містить фундамент з трубчастих паль З, які розкріплені між собою в'язами 8, викатний шлях виконаний з прогінної будови 4, яка виконана з балочних пакетів, з викатною колією 10, риштувань 5, відбійного пристрою 7, що захищає від навалу плавучої опори, якій складається з балочних пакетів. Пірс викатний використовують таким чином: конструкцію, наприклад прогінну будову 9, зібрану на складальному стапелі 6 і встановлену на викатну колію 10, викочують до кінця викатного шляху і передають на плавучу опору. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCarriage-type pier
Автори англійськоюMakhovskyi Ruslan Serhiiovych
Назва патенту російськоюПирс выкатной
Автори російськоюМаховский Руслан Сергеевич
МПК / Мітки
МПК: E01D 21/00
