Плавуча опора

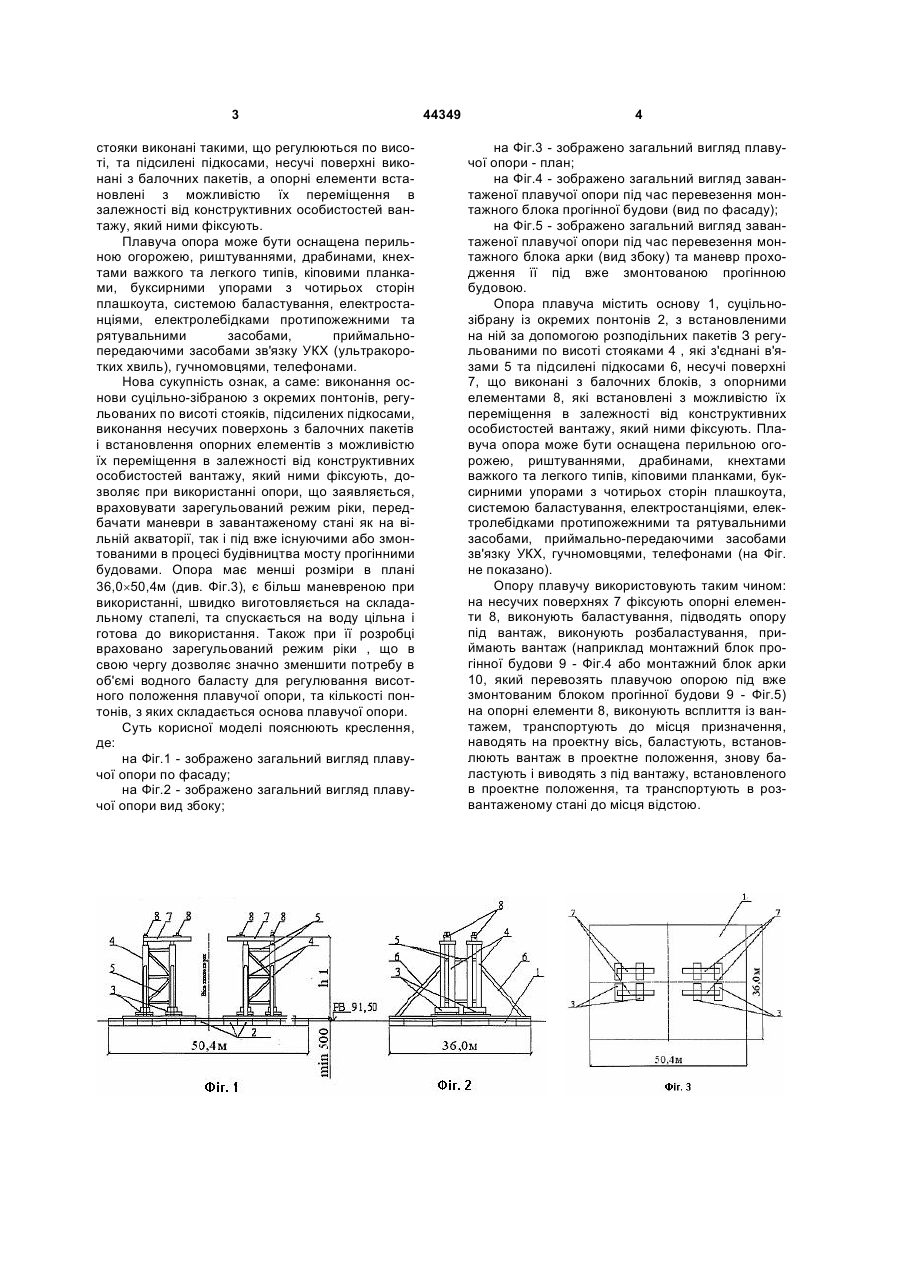

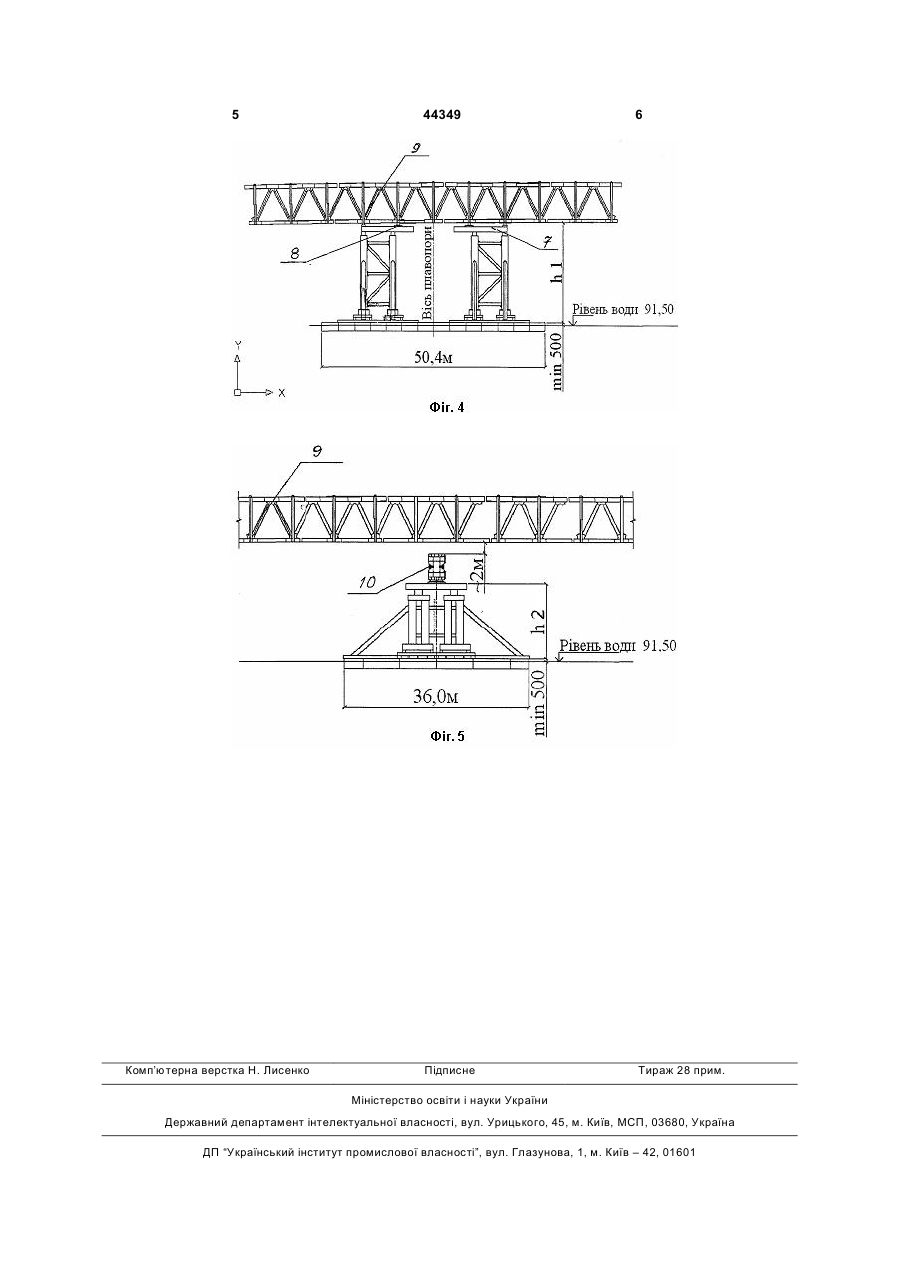

1. Плавуча опора, що містить основу з встановленими на ній за допомогою розподільних пакетів стояками, які з'єднані в'язями, несучі поверхні з опорними елементами, яка відрізняється тим, що основа виконана суцільно-зібраною з окремих понтонів, стояки виконані такими, що регулюються по висоті, та підсилені підкосами, 3 стояки виконані такими, що регулюються по висоті, та підсилені підкосами, несучі поверхні виконані з балочних пакетів, а опорні елементи встановлені з можливістю їх переміщення в залежності від конструктивних особистостей вантажу, який ними фіксують. Плавуча опора може бути оснащена перильною огорожею, риштуваннями, драбинами, кнехтами важкого та легкого типів, кіповими планками, буксирними упорами з чотирьох сторін плашкоута, системою баластування, електростанціями, електролебідками протипожежними та рятувальними засобами, приймальнопередаючими засобами зв'язку УКХ (ультракоротких хвиль), гучномовцями, телефонами. Нова сукупність ознак, а саме: виконання основи суцільно-зібраною з окремих понтонів, регульованих по висоті стояків, підсилених підкосами, виконання несучих поверхонь з балочних пакетів і встановлення опорних елементів з можливістю їх переміщення в залежності від конструктивних особистостей вантажу, який ними фіксують, дозволяє при використанні опори, що заявляється, враховувати зарегульований режим ріки, передбачати маневри в завантаженому стані як на вільній акваторії, так і під вже існуючими або змонтованими в процесі будівництва мосту прогінними будовами. Опора має менші розміри в плані 36,0´50,4м (див. Фіг.3), є більш маневреною при використанні, швидко виготовляється на складальному стапелі, та спускається на воду цільна і готова до використання. Також при її розробці враховано зарегульований режим ріки , що в свою чергу дозволяє значно зменшити потребу в об'ємі водного баласту для регулювання висотного положення плавучої опори, та кількості понтонів, з яких складається основа плавучої опори. Суть корисної моделі пояснюють креслення, де: на Фіг.1 - зображено загальний вигляд плавучої опори по фасаду; на Фіг.2 - зображено загальний вигляд плавучої опори вид збоку; 44349 4 на Фіг.3 - зображено загальний вигляд плавучої опори - план; на Фіг.4 - зображено загальний вигляд завантаженої плавучої опори під час перевезення монтажного блока прогінної будови (вид по фасаду); на Фіг.5 - зображено загальний вигляд завантаженої плавучої опори під час перевезення монтажного блока арки (вид збоку) та маневр проходження її під вже змонтованою прогінною будовою. Опора плавуча містить основу 1, суцільнозібрану із окремих понтонів 2, з встановленими на ній за допомогою розподільних пакетів З регульованими по висоті стояками 4 , які з'єднані в'язами 5 та підсилені підкосами 6, несучі поверхні 7, що виконані з балочних блоків, з опорними елементами 8, які встановлені з можливістю їх переміщення в залежності від конструктивних особистостей вантажу, який ними фіксують. Плавуча опора може бути оснащена перильною огорожею, риштуваннями, драбинами, кнехтами важкого та легкого типів, кіповими планками, буксирними упорами з чотирьох сторін плашкоута, системою баластування, електростанціями, електролебідками протипожежними та рятувальними засобами, приймально-передаючими засобами зв'язку УКХ, гучномовцями, телефонами (на Фіг. не показано). Опору плавучу використовують таким чином: на несучих поверхнях 7 фіксують опорні елементи 8, виконують баластування, підводять опору під вантаж, виконують розбаластування, приймають вантаж (наприклад монтажний блок прогінної будови 9 - Фіг.4 або монтажний блок арки 10, який перевозять плавучою опорою під вже змонтованим блоком прогінної будови 9 - Фіг.5) на опорні елементи 8, виконують всплиття із вантажем, транспортують до місця призначення, наводять на проектну вісь, баластують, встановлюють вантаж в проектне положення, знову баластують і виводять з під вантажу, встановленого в проектне положення, та транспортують в розвантаженому стані до місця відстою. 5 Комп’ютерна верстка Н. Лиcенко 44349 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
