Шихта для одержання муліто-кремнеземистого шамоту

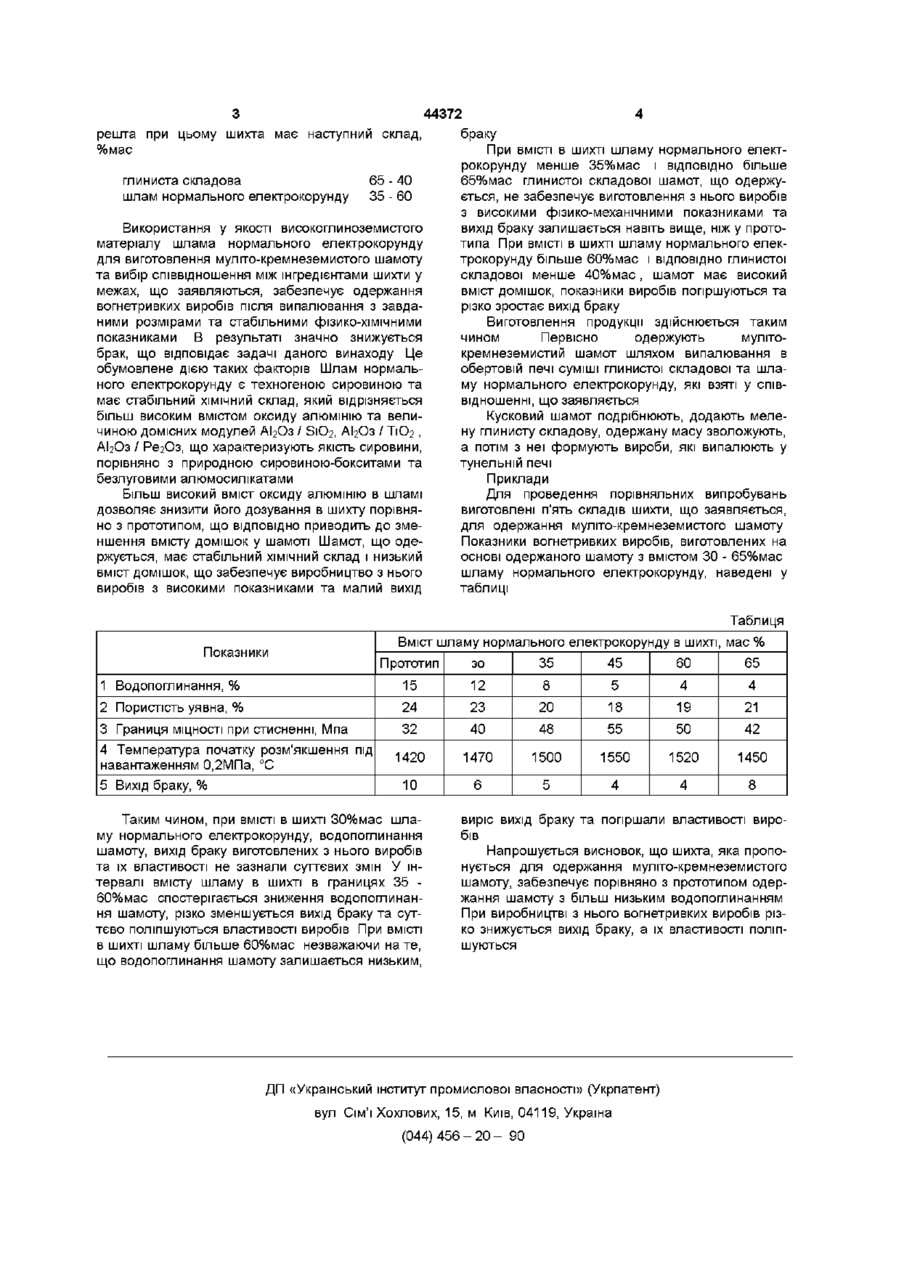

Шихта для одержання мулітокремнеземистого шамоту, яка включає глинисту складову та високоглиноземистий матеріал, яка відрізняється тим, що як високоглиноземистий матеріал використовують шлам нормального електрокорунду наступного складу, % мас АІ 2 О 3 80 - 90 Fe 2 O 3 2- 4 ТіО 2 2- 5 нелімітовані домішки решта, при цьому шихта має такий склад, % мас глиниста складова 65 - 40 шлам нормального елек35 - 60 трокорунду О Винахід стосується вогнетривної промисловості, а саме виробництва муліто-кремнеземистого шамоту для виробів різноманітного призначення Відома шихта для одержання мулітокремнеземистого шамоту, Каркліт А К та шщі "Вогнетриви із високоглиноземистої сировини", М, "Металургія", 1974 р , с 98-128, яка включає глинисту складову у КІЛЬКОСТІ 15 - 20%мас і високоглиноземистий матеріал, у якості якого використовують природні мінерали сілікоманітової групи Виготовлені з цього шамоту вогнетривкі виробі мають низький вміст оксиду алюмінію, велику КІЛЬКІСТЬ склофази та домішок, тому знижується термостійкість і опір корозії, а також температура деформації виробів Відома шихта для виготовлення мулітокремнеземистого шамоту, Каркліт А К та ІНШІ "Вогнетриви із високоглиноземистої сировини", М , Металургія, 1974 р , с 80-89, яка включає глинисту складову та високоглиноземистий матеріал, у якості якого використовується діаспорова порода (боксит) при слідуючому співвідношенні інгредієнтів, %мас глиниста складова діаспорова порода 10-30 70 - 90 Шамот, що одержується, має високе водопоглинання (до 15%), що вказує на низьку ступінь мулітизацм при випалюванні суміші вихідних інгредієнтів Внаслідок чого виробництво вогнетривної продукції з даного шамоту зв'язане зі значними труднощами спостерігаються великі відхилення як за розмірами виробів від завданих, так і за фізикоХІМІЧНИМИ показниками, що спричиняє високий відсоток браку Це зумовлено тим, що діаспорова порода, як природна сировина, має змінний ХІМІЧНИЙ склад, а ВІДПОВІДНО шамот, що одержується, має нестабільні характеристики В основу винаходу поставлено задачу зниження браку при виробництві вогнетривів за рахунок використання в якості високоглиноземистої складової шихти для одержання мулітокремнеземистого шамоту матеріала з постійним ХІМІЧНИМ складом і добору співвідношення інгредієнтів шихти Поставлена задача досягається тим, що у ВІДОМІЙ ШИХТІ для одержання муліто кремнеземистого шамоту, яка включає глинисту складову та високоглиноземистий матеріал, у якості останнього використовують шлам нормального електрокорунду наступного складу, %мас АІ2О3 80 - 90, РегОз 2 - 4, Т1О2 2 - 5, нелімітовані домішки со 44372 браку решта при цьому шихта має наступний склад, При ВМІСТІ в шихті шламу нормального елект%мас рокорунду менше 35%мас і ВІДПОВІДНО більше 65%мас глинистої складової шамот, що одержуглиниста складова 65 - 40 ється, не забезпечує виготовлення з нього виробів шлам нормального електрокорунду 35 - 60 з високими фізико-механічними показниками та вихід браку залишається навіть вище, ніж у протоВикористання у якості високоглиноземистого типа При ВМІСТІ в шихті шламу нормального елекматеріалу шлама нормального електрокорунду трокорунду більше 60%мас і ВІДПОВІДНО глинистої для виготовлення муліто-кремнеземистого шамоту складової менше 40%мас, шамот має високий та вибір співвідношення між інгредієнтами шихти у вміст домішок, показники виробів погіршуються та межах, що заявляються, забезпечує одержання різко зростає вихід браку вогнетривких виробів після випалювання з завданими розмірами та стабільними фізико-хімічними Виготовлення продукції здійснюється таким показниками В результаті значно знижується чином Первісно одержують мулітобрак, що відповідає задачі даного винаходу Це кремнеземистий шамот шляхом випалювання в обумовлене дією таких факторів Шлам нормальобертовій печі суміші глинистої складової та шланого електрокорунду є техногеною сировиною та му нормального електрокорунду, які взяті у співмає стабільний ХІМІЧНИЙ склад, який відрізняється відношенні, що заявляється більш високим вмістом оксиду алюмінію та велиКусковий шамот подрібнюють, додають мелечиною домісних модулей АЬОз / S1O2, АЬОз / Т1О2, ну глинисту складову, одержану масу зволожують, АЬОз / РегОз, що характеризують якість сировини, а потім з неї формують вироби, які випалюють у порівняно з природною сировиною-бокситами та тунельній печі безлуговими алюмосилікатами Приклади Більш ВИСОКИЙ ВМІСТ оксиду алюмінію в шламі Для проведення порівняльних випробувань дозволяє знизити його дозування в шихту порівнявиготовлені п'ять складів шихти, що заявляється, но з прототипом, що ВІДПОВІДНО приводить до змедля одержання муліто-кремнеземистого шамоту ншення вмісту домішок у шамоті Шамот, що одеПоказники вогнетривких виробів, виготовлених на ржується, має стабільний ХІМІЧНИЙ склад і низький основі одержаного шамоту з вмістом ЗО - 65%мас вміст домішок, що забезпечує виробництво з нього шламу нормального електрокорунду, наведені у виробів з високими показниками та малий вихід таблиці Таблиця Вміст шламу нормального електрокорунду в шихті, мас % Показники Прототип зо 35 45 60 65 1 Водопоглинання, % 15 12 8 5 4 4 2 Пористість уявна, % 24 23 20 18 19 21 3 Границя МІЦНОСТІ при стисненні, Мпа 32 40 48 55 50 42 1420 1470 1500 1550 1520 1450 10 6 5 4 4 8 4 Температура початку розм'якшення під навантаженням 0,2МПа, °С 5 Вихід браку, % Таким чином, при ВМІСТІ В ШИХТІ 30%мас шламу нормального електрокорунду, водопоглинання шамоту, вихід браку виготовлених з нього виробів та їх властивості не зазнали суттєвих змін У інтервалі вмісту шламу в шихті в границях 35 60%мас спостерігається зниження водопоглинання шамоту, різко зменшується вихід браку та суттєво поліпшуються властивості виробів При ВМІСТІ в шихті шламу більше 60%мас незважаючи на те, що водопоглинання шамоту залишається низьким, виріс вихід браку та погіршали властивості виробів Напрошується висновок, що шихта, яка пропонується для одержання муліто-кремнеземистого шамоту, забезпечує порівняно з прототипом одержання шамоту з більш низьким водопоглинанням При виробництві з нього вогнетривких виробів різко знижується вихід браку, а їх властивості поліпшуються ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
