Парогазогенератор

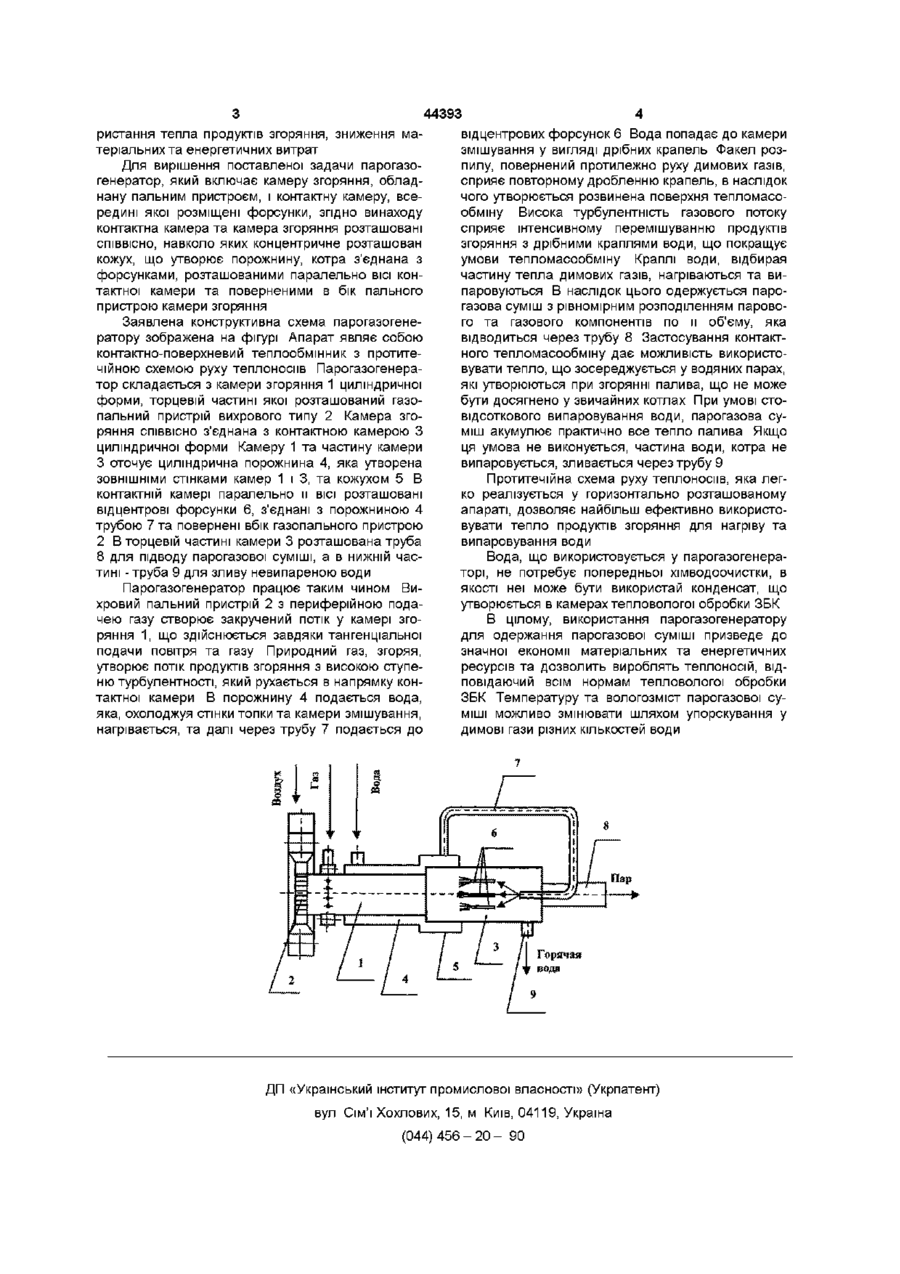

Парогазогенератор, який містить камеру згоряння, обладнану пальним пристроєм та контактну камеру, усередині якої розташовані форсунки, який відрізняється тим, що контактна камера та камера згоряння розташовані СПІВВІСНО, навколо яких концентричне розташований кожух, що утворює порожнину, котра з'єднана з форсунками, розташованими паралельно осі контактної камери та поверненими в бік пального пристрою камери згоряння Винахід відноситься до теплоенергетики та може бути використаний в промисловості при тепловій обробці виробів, не потребуючих чистої пари, наприклад, у будівельній індустрії при пропаровуванні залізобетонних конструкцій (ЗБК), або термічній обробці силікатної цегли У теперішній час для отримання пари, що використовується при пропарці ЗБК, застосовують водогрійні котли Собівартість пари, що виробляється в котлах, достатньо велика та включає витрати на паливо, теплотворна здатність якого не використовується повністю, витрати на експлуатацію та ремонт обладнання котельної та паропроводів, витрати на хімводоочистку Іншим, більш дешевим теплоносієм, що використовується при тепловій обробці ЗБК є димові гази, які виробляють у теплогенераторах шляхом згоряння природного газу 0 Теплогенератор складається з камери згоряння, у торець якого встромлен газопальний пристрій інжекційного типу, та тунелів, що забезпечують ПІДВІД рециркулянта у камеру згоряння для охолодження продуктів згоряння Головним недоліком використання димових газів, які виробляються у теплогенераторах, є понижений зміст пари, яка утворюється при згорянні палива Тому застосування димових газів при тепловій обробці припускає використання захисних заходів, що запобігають пересушуванню виробів, що потребує допоміжних витрат Найбільш близьким за сукупністю ознак до заявляемого є циклонний реактор для вогневого знезаружування стічних вод 0 Циклонний реактор є вертикальний апарат циліндричної форми Підведення палива та повітря здійснюється тангенціальне у головній частині апарата поясом пальних пристроїв, розташованих по колу апарата Зона горіння палива відокремлена від зони випаровування рідких ВІДХОДІВ та окислення органічних домішок поясом відцентрових форсунок для розпилу рідких ВІДХОДІВ, розташованих нижче пояса пальних пристроїв У нижній частині апарата розташован вузол для видаляння мінеральних речовин Область застосування цього пристрою потребує експлуатації при підвищених температурних режимах (температура ВІДХІДНИХ газів 950 - 1000°С), що не дає можливості випаровувати велику КІЛЬКІСТЬ води в одиницю часу та призводить до незначного зволоження димових газів Крім того, конструкція цього приладу ускладнена вузлом для відводу мінеральних речовин Одержані в наслідок вогневого знезаражування рідких ВІДХОДІВ у циклонному реакторі димові гази не придатні для використання в якості теплоносія при тепловій обробці ЗБК та потребують зволоження та охолодження Відомий контактній спосіб зволоження димових газів Q, який складається в нагріванні та випаровуванні води безпосередньо контактуючей з гарячими димовими газами В основу винаходу поставлено задачу створення парогазогенератору, в якому за рахунок використання поєднання контактного та поверхневого теплообміну з протилежним рухом димових газів та уприснутої води можливість одержання парогазової суміші різної температури та вологовмісту забезпечує підвищення ефективності вико СО со 44393 ристання тепла продуктів згоряння, зниження матеріальних та енергетичних витрат Для вирішення поставленої задачи парогазогенератор, який включає камеру згоряння, обладнану пальним пристроєм, і контактну камеру, всередині якої розміщені форсунки, згідно винаходу контактна камера та камера згоряння розташовані СПІВВІСНО, навколо яких концентричне розташован кожух, що утворює порожнину, котра з'єднана з форсунками, розташованими паралельно ВІСІ контактної камери та поверненими в бік пального пристрою камери згоряння Заявлена конструктивна схема парогазогенератору зображена на фігурі Апарат являє собою контактно-поверхневий теплообмінник з протитечійною схемою руху теплоносіїв Парогазогенератор складається з камери згоряння 1 циліндричної форми, торцевій частині якої розташований газопальний пристрій вихрового типу 2 Камера згоряння СПІВВІСНО з'єднана з контактною камерою З циліндричної форми Камеру 1 та частину камери З оточує циліндрична порожнина 4, яка утворена ЗОВНІШНІМИ стінками камер 1 і 3, та кожухом 5 В контактній камері паралельно м ВІСІ розташовані відцентрові форсунки 6, з'єднані з порожниною 4 трубою 7 та повернені вбік газопального пристрою 2 В торцевій частині камери 3 розташована труба 8 для підводу парогазової суміші, а в нижній частині - труба 9 для зливу невипареною води Паро газогенератор працює таким чином Вихровий пальний пристрій 2 з периферійною подачею газу створює закручений потік у камері згоряння 1, що здійснюється завдяки тангенціальної подачи повітря та газу Природний газ, згоряя, утворює потік продуктів згоряння з високою ступеню турбулентності, який рухається в напрямку контактної камери В порожнину 4 подається вода, яка, охолоджуя стінки топки та камери змішування, нагрівається, та далі через трубу 7 подається до відцентрових форсунок 6 Вода попадає до камери змішування у вигляді дрібних крапель Факел розпилу, повернений протилежно руху димових газів, сприяє повторному дробленню крапель, в наслідок чого утворюється розвинена поверхня тепломасообміну Висока турбулентність газового потоку сприяє інтенсивному перемішуванню продуктів згоряння з дрібними краплями води, що покращує умови тепломасообміну Краплі води, відбирая частину тепла димових газів, нагріваються та випаровуються В наслідок цього одержується парогазова суміш з рівномірним розподіленням парового та газового компонентів по и об'єму, яка відводиться через трубу 8 Застосування контактного тепломасообміну дає можливість використовувати тепло, що зосереджується у водяних парах, які утворюються при згорянні палива, що не може бути досягнено у звичайних котлах При умові стовідсоткового випаровування води, парогазова суміш акумулює практично все тепло палива Якщо ця умова не виконується, частина води, котра не випаровується, зливається через трубу 9 Протитечійна схема руху теплоносіїв, яка легко реалізується у горизонтально розташованому апараті, дозволяє найбільш ефективно використовувати тепло продуктів згоряння для нагріву та випаровування води Вода, що використовується у парогазогенераторі, не потребує попередньої хімводоочистки, в якості неї може бути використай конденсат, що утворюється в камерах тепловологої обробки ЗБК В цілому, використання паро газогенератору для одержання парогазової суміші призведе до значної економії матеріальних та енергетичних ресурсів та дозволить вироблять теплоносій, відповідаючий всім нормам тепловологої обробки ЗБК Температуру та вологозміст парогазової суміші можливо змінювати шляхом упорскування у димові гази різних кількостей води ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
