Вітротурбіна

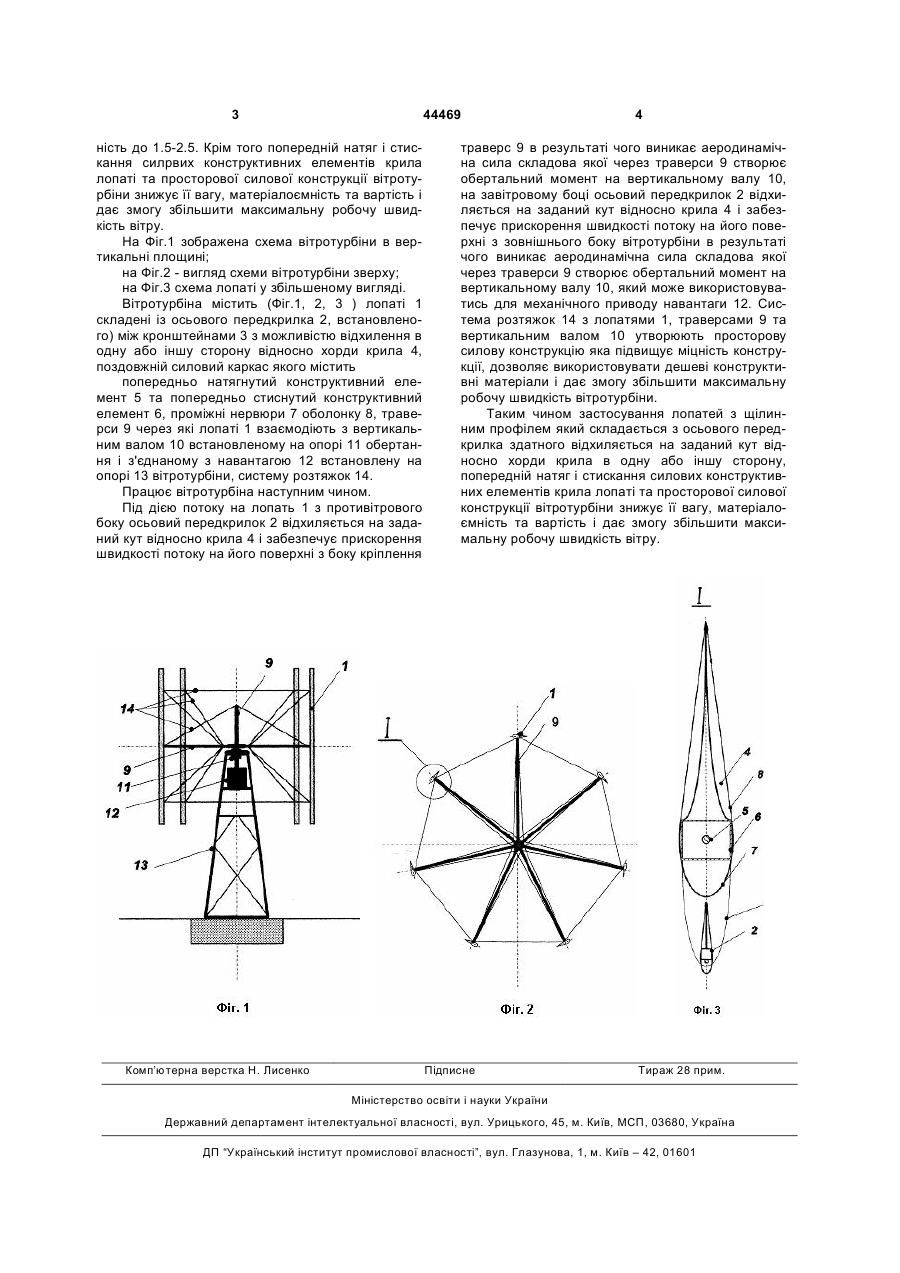

Вітротурбіна, що містить лопаті, з'єднані з траверсами, зв'язаними з вертикальним валом, розтяжки та опору обертання, яка відрізняється тим, що лопать виконана у вигляді щілинного профілю, утвореного щонайменше одним осьовим 3 44469 ність до 1.5-2.5. Крім того попередній натяг і стискання силрвих конструктивних елементів крила лопаті та просторової силової конструкції вітротурбіни знижує її вагу, матеріалоємність та вартість і дає змогу збільшити максимальну робочу швидкість вітру. На Фіг.1 зображена схема вітротурбіни в вертикальні площині; на Фіг.2 - вигляд схеми вітротурбіни зверху; на Фіг.3 схема лопаті у збільшеному вигляді. Вітротурбіна містить (Фіг.1, 2, 3 ) лопаті 1 складені із осьового передкрилка 2, встановленого) між кронштейнами 3 з можливістю відхилення в одну або іншу сторону відносно хорди крила 4, поздовжній силовий каркас якого містить попередньо натягнутий конструктивний елемент 5 та попередньо стиснутий конструктивний елемент 6, проміжні нервюри 7 оболонку 8, траверси 9 через які лопаті 1 взаємодіють з вертикальним валом 10 встановленому на опорі 11 обертання і з'єднаному з навантагою 12 встановлену на опорі 13 вітротурбіни, систему розтяжок 14. Працює вітротурбіна наступним чином. Під дією потоку на лопать 1 з противітрового боку осьовий передкрилок 2 відхиляється на заданий кут відносно крила 4 і забезпечує прискорення швидкості потоку на його поверхні з боку кріплення Комп’ютерна верстка Н. Лиcенко 4 траверс 9 в результаті чого виникає аеродинамічна сила складова якої через траверси 9 створює обертальний момент на вертикальному валу 10, на завітровому боці осьовий передкрилок 2 відхиляється на заданий кут відносно крила 4 і забезпечує прискорення швидкості потоку на його поверхні з зовнішнього боку вітротурбіни в результаті чого виникає аеродинамічна сила складова якої через траверси 9 створює обертальний момент на вертикальному валу 10, який може використовуватись для механічного приводу навантаги 12. Система розтяжок 14 з лопатями 1, траверсами 9 та вертикальним валом 10 утворюють просторову силову конструкцію яка підвищує міцність конструкції, дозволяє використовувати дешеві конструктивні матеріали і дає змогу збільшити максимальну робочу швидкість вітротурбіни. Таким чином застосування лопатей з щілинним профілем який складається з осьового передкрилка здатного відхиляється на заданий кут відносно хорди крила в одну або іншу сторону, попередній натяг і стискання силових конструктивних елементів крила лопаті та просторової силової конструкції вітротурбіни знижує її вагу, матеріалоємність та вартість і дає змогу збільшити максимальну робочу швидкість вітру. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
