Провідник катетера для епідуральної анестезії

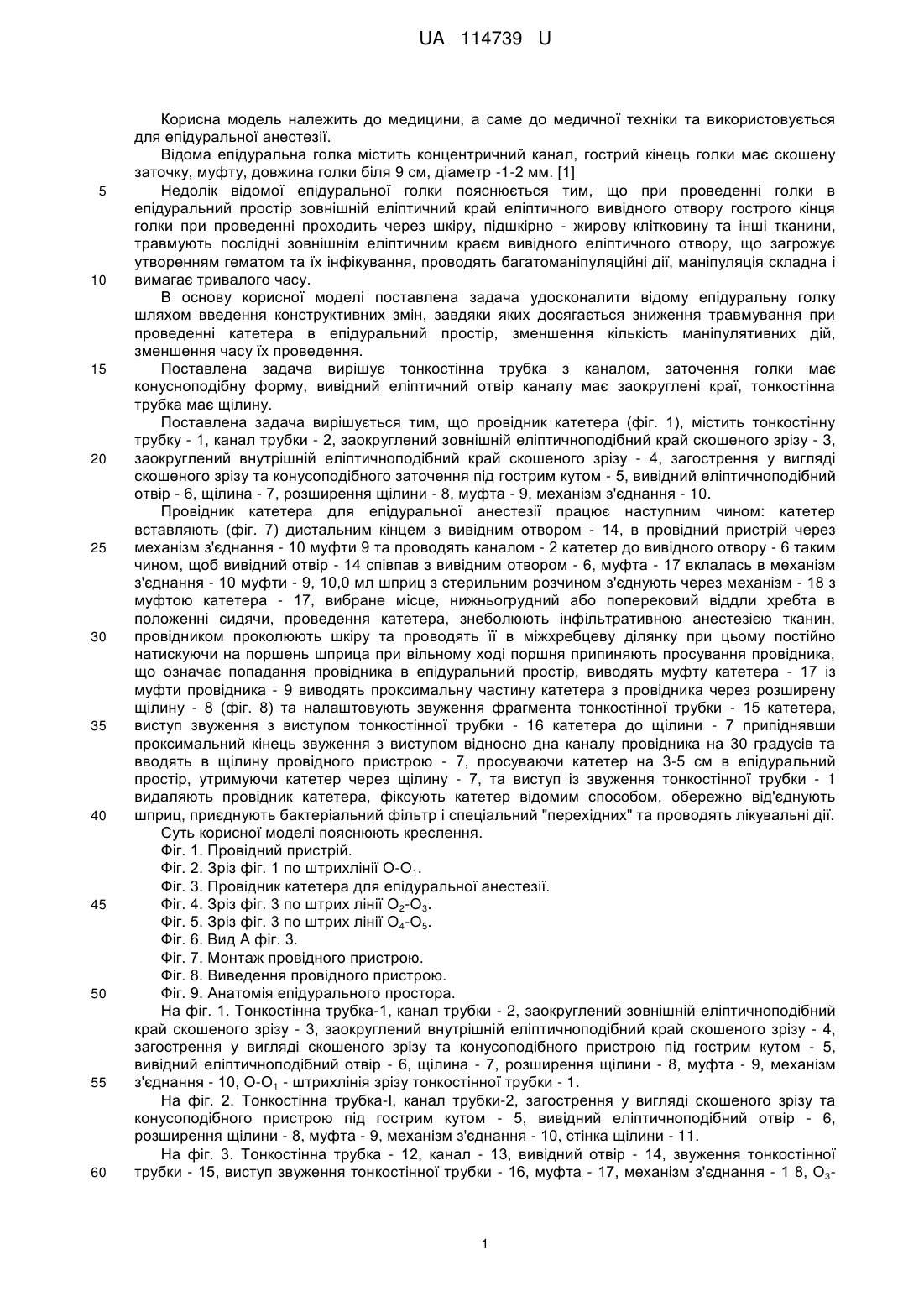

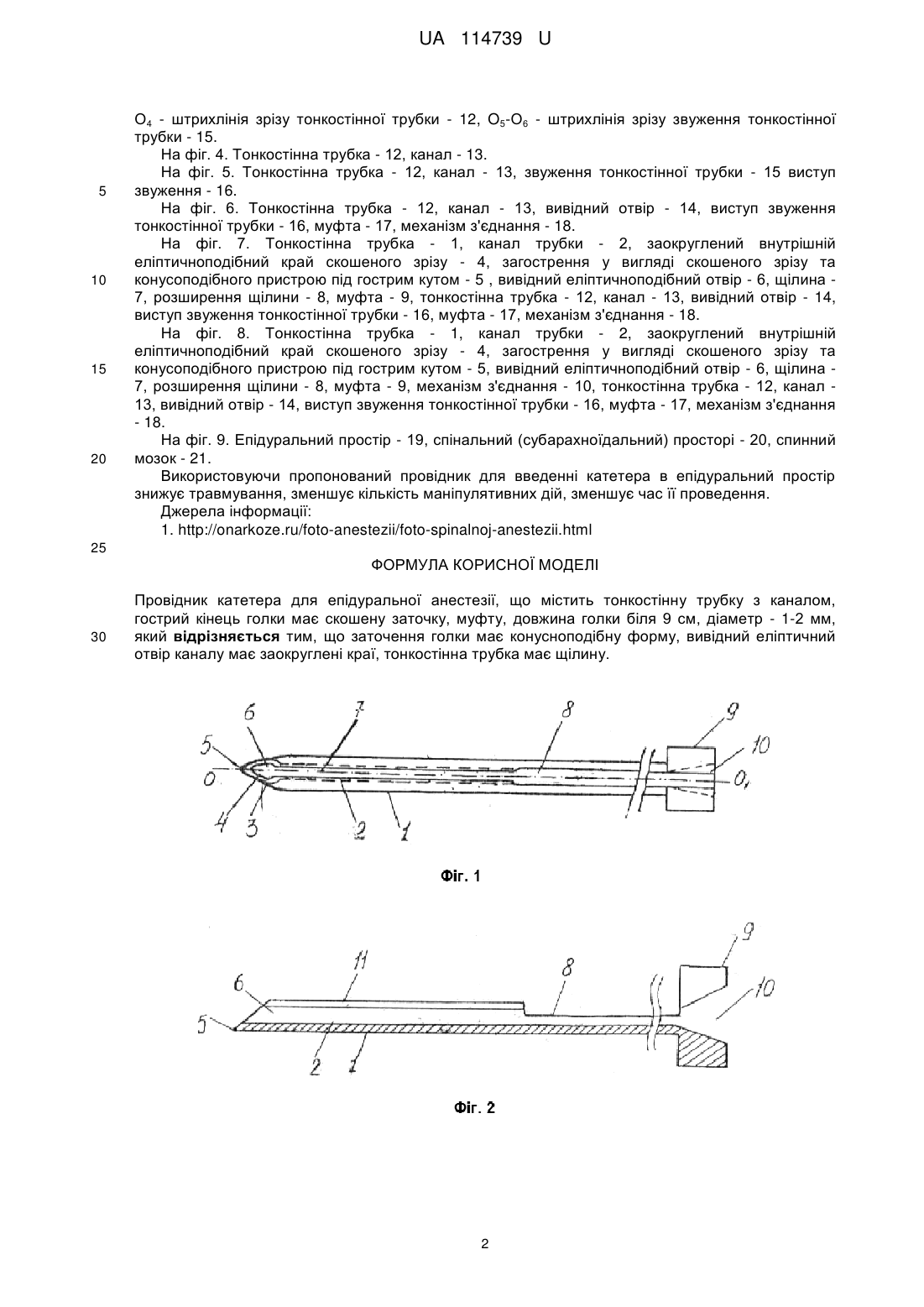

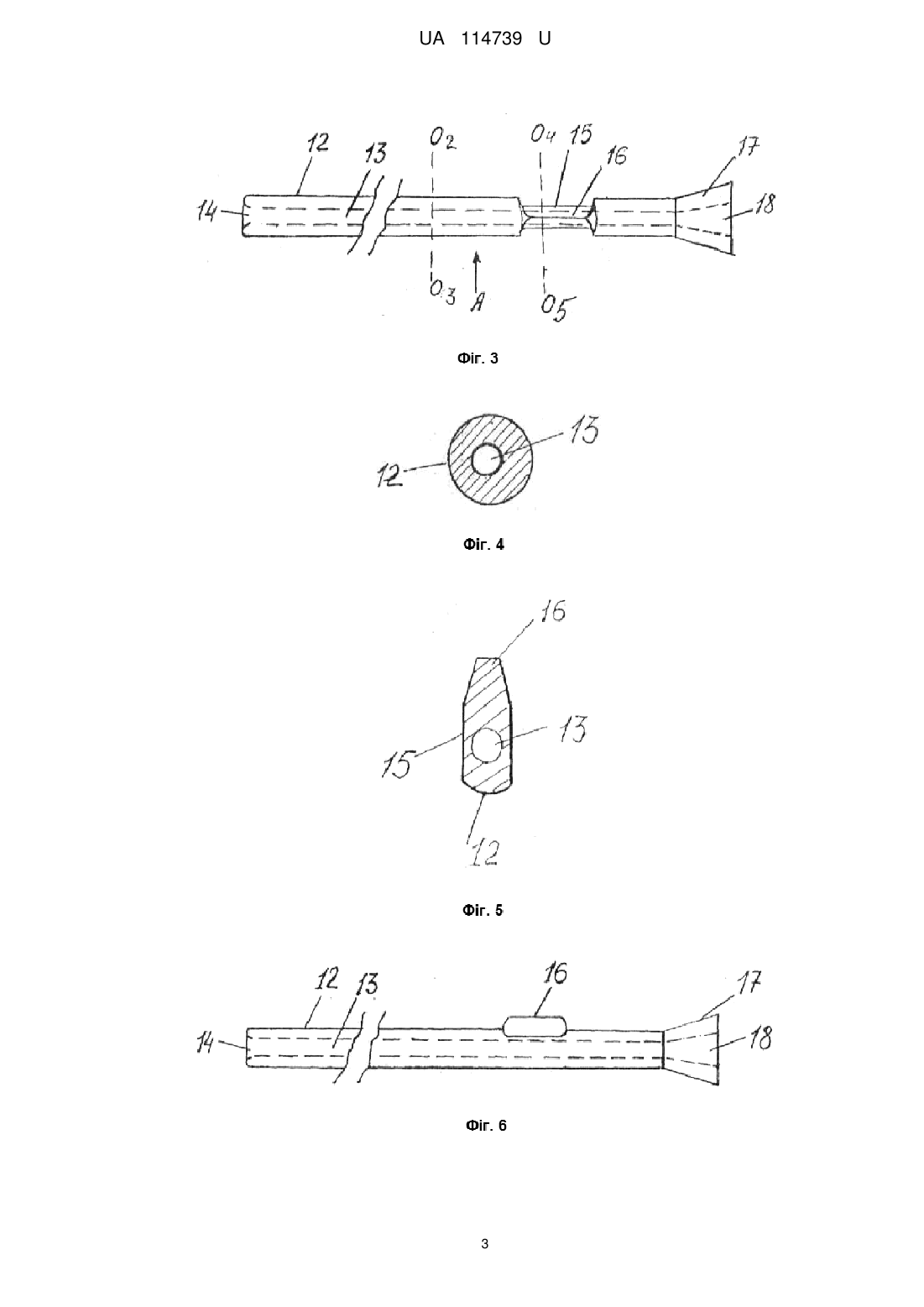

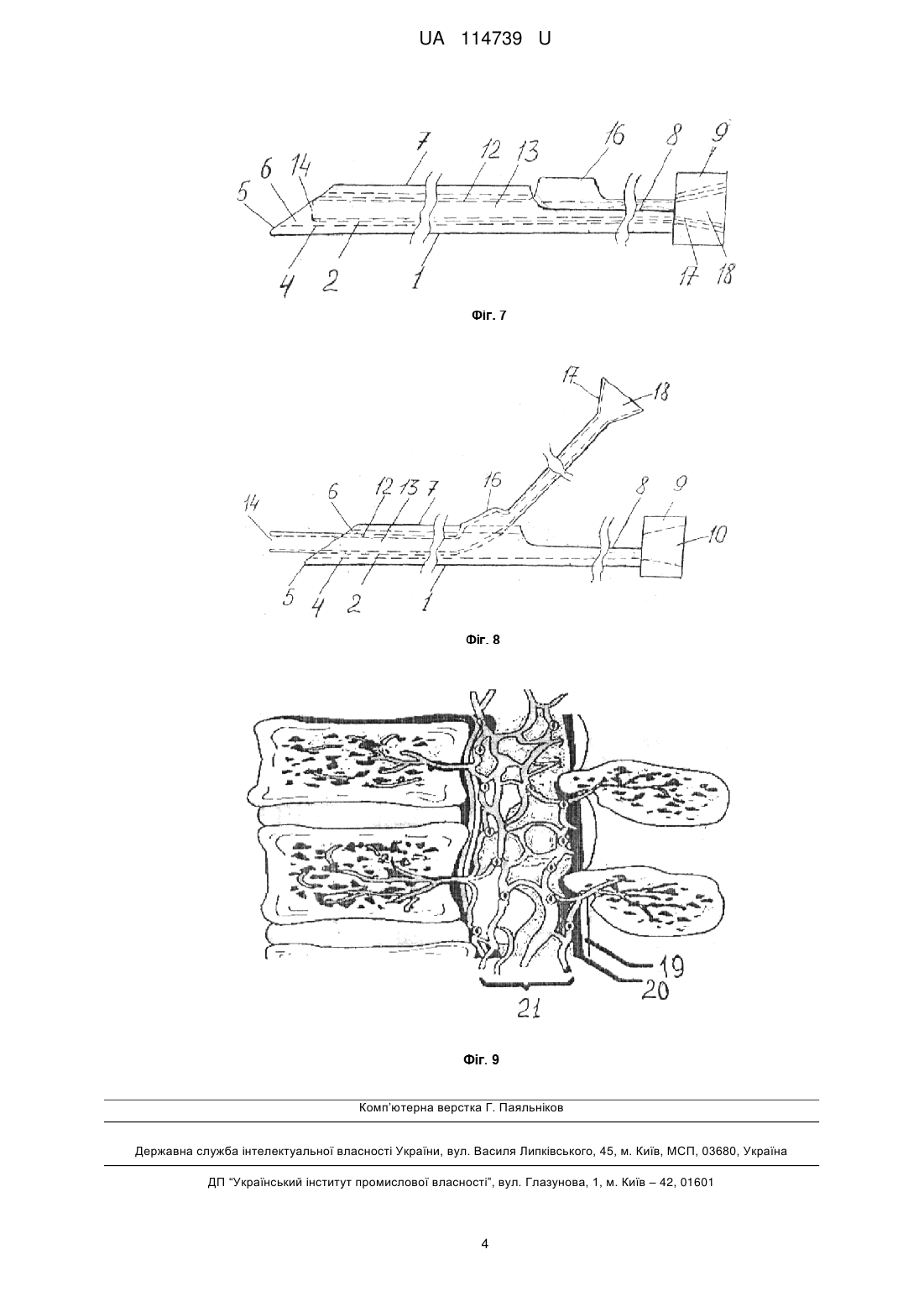

Реферат: Провідник катетера для епідуральної анестезії містить тонкостінну трубку з каналом, гострий кінець голки має скошену заточку, муфту, довжина голки біля 9 см, діаметр - 1-2 мм. Заточення голки має конусноподібну форму, вивідний еліптичний отвір каналу має заокруглені краї, тонкостінна трубка має щілину. UA 114739 U (12) UA 114739 U UA 114739 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки та використовується для епідуральної анестезії. Відома епідуральна голка містить концентричний канал, гострий кінець голки має скошену заточку, муфту, довжина голки біля 9 см, діаметр -1-2 мм. [1] Недолік відомої епідуральної голки пояснюється тим, що при проведенні голки в епідуральний простір зовнішній еліптичний край еліптичного вивідного отвору гострого кінця голки при проведенні проходить через шкіру, підшкірно - жирову клітковину та інші тканини, травмують послідні зовнішнім еліптичним краєм вивідного еліптичного отвору, що загрожує утворенням гематом та їх інфікування, проводять багатоманіпуляційні дії, маніпуляція складна і вимагає тривалого часу. В основу корисної моделі поставлена задача удосконалити відому епідуральну голку шляхом введення конструктивних змін, завдяки яких досягається зниження травмування при проведенні катетера в епідуральний простір, зменшення кількість маніпулятивних дій, зменшення часу їх проведення. Поставлена задача вирішує тонкостінна трубка з каналом, заточення голки має конусноподібну форму, вивідний еліптичний отвір каналу має заокруглені краї, тонкостінна трубка має щілину. Поставлена задача вирішується тим, що провідник катетера (фіг. 1), містить тонкостінну трубку - 1, канал трубки - 2, заокруглений зовнішній еліптичноподібний край скошеного зрізу - 3, заокруглений внутрішній еліптичноподібний край скошеного зрізу - 4, загострення у вигляді скошеного зрізу та конусоподібного заточення під гострим кутом - 5, вивідний еліптичноподібний отвір - 6, щілина - 7, розширення щілини - 8, муфта - 9, механізм з'єднання - 10. Провідник катетера для епідуральної анестезії працює наступним чином: катетер вставляють (фіг. 7) дистальним кінцем з вивідним отвором - 14, в провідний пристрій через механізм з'єднання - 10 муфти 9 та проводять каналом - 2 катетер до вивідного отвору - 6 таким чином, щоб вивідний отвір - 14 співпав з вивідним отвором - 6, муфта - 17 вклалась в механізм з'єднання - 10 муфти - 9, 10,0 мл шприц з стерильним розчином з'єднують через механізм - 18 з муфтою катетера - 17, вибране місце, нижньогрудний або поперековий віддли хребта в положенні сидячи, проведення катетера, знеболюють інфільтративною анестезією тканин, провідником проколюють шкіру та проводять її в міжхребцеву ділянку при цьому постійно натискуючи на поршень шприца при вільному ході поршня припиняють просування провідника, що означає попадання провідника в епідуральний простір, виводять муфту катетера - 17 із муфти провідника - 9 виводять проксимальну частину катетера з провідника через розширену щілину - 8 (фіг. 8) та налаштовують звуження фрагмента тонкостінної трубки - 15 катетера, виступ звуження з виступом тонкостінної трубки - 16 катетера до щілини - 7 припіднявши проксимальний кінець звуження з виступом відносно дна каналу провідника на 30 градусів та вводять в щілину провідного пристрою - 7, просуваючи катетер на 3-5 см в епідуральний простір, утримуючи катетер через щілину - 7, та виступ із звуження тонкостінної трубки - 1 видаляють провідник катетера, фіксують катетер відомим способом, обережно від'єднують шприц, приєднують бактеріальний фільтр і спеціальний "перехідних" та проводять лікувальні дії. Суть корисної моделі пояснюють креслення. Фіг. 1. Провідний пристрій. Фіг. 2. Зріз фіг. 1 по штрихлінії О-Ο1. Фіг. 3. Провідник катетера для епідуральної анестезії. Фіг. 4. Зріз фіг. 3 по штрих лінії Ο2-О3. Фіг. 5. Зріз фіг. 3 по штрих лінії Ο4-О5. Фіг. 6. Вид А фіг. 3. Фіг. 7. Монтаж провідного пристрою. Фіг. 8. Виведення провідного пристрою. Фіг. 9. Анатомія епідурального простора. На фіг. 1. Тонкостінна трубка-1, канал трубки - 2, заокруглений зовнішній еліптичноподібний край скошеного зрізу - 3, заокруглений внутрішній еліптичноподібний край скошеного зрізу - 4, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 5, вивідний еліптичноподібний отвір - 6, щілина - 7, розширення щілини - 8, муфта - 9, механізм з'єднання - 10, О-Ο1 - штрихлінія зрізу тонкостінної трубки - 1. На фіг. 2. Тонкостінна трубка-І, канал трубки-2, загострення у вигляді скошеного зрізу та конусоподібного пристрою підгострим кутом - 5, вивідний еліптичноподібний отвір - 6, розширення щілини - 8, муфта - 9, механізм з'єднання - 10, стінка щілини - 11. На фіг. 3. Тонкостінна трубка - 12, канал - 13, вивідний отвір - 14, звуження тонкостінної трубки - 15, виступ звуження тонкостінної трубки - 16, муфта - 17, механізм з'єднання - 1 8, О3 1 UA 114739 U 5 10 15 20 О4 - штрихлінія зрізу тонкостінної трубки - 12, O5-О6 - штрихлінія зрізу звуження тонкостінної трубки - 15. На фіг. 4. Тонкостінна трубка - 12, канал - 13. На фіг. 5. Тонкостінна трубка - 12, канал - 13, звуження тонкостінної трубки - 15 виступ звуження - 16. На фіг. 6. Тонкостінна трубка - 12, канал - 13, вивідний отвір - 14, виступ звуження тонкостінної трубки - 16, муфта - 17, механізм з'єднання - 18. На фіг. 7. Тонкостінна трубка - 1, канал трубки - 2, заокруглений внутрішній еліптичноподібний край скошеного зрізу - 4, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 5 , вивідний еліптичноподібний отвір - 6, щілина 7, розширення щілини - 8, муфта - 9, тонкостінна трубка - 12, канал - 13, вивідний отвір - 14, виступ звуження тонкостінної трубки - 16, муфта - 17, механізм з'єднання - 18. На фіг. 8. Тонкостінна трубка - 1, канал трубки - 2, заокруглений внутрішній еліптичноподібний край скошеного зрізу - 4, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 5, вивідний еліптичноподібний отвір - 6, щілина 7, розширення щілини - 8, муфта - 9, механізм з'єднання - 10, тонкостінна трубка - 12, канал 13, вивідний отвір - 14, виступ звуження тонкостінної трубки - 16, муфта - 17, механізм з'єднання - 18. На фіг. 9. Епідуральний простір - 19, спінальний (субарахноїдальний) просторі - 20, спинний мозок - 21. Використовуючи пропонований провідник для введенні катетера в епідуральний простір знижує травмування, зменшує кількість маніпулятивних дій, зменшує час її проведення. Джерела інформації: 1. http://onarkoze.ru/foto-anestezii/foto-spinalnoj-anestezii.html 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Провідник катетера для епідуральної анестезії, що містить тонкостінну трубку з каналом, гострий кінець голки має скошену заточку, муфту, довжина голки біля 9 см, діаметр - 1-2 мм, який відрізняється тим, що заточення голки має конусноподібну форму, вивідний еліптичний отвір каналу має заокруглені краї, тонкостінна трубка має щілину. 2 UA 114739 U 3 UA 114739 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
