Пристрій для завантаження сипких матеріалів в клапанні мішки

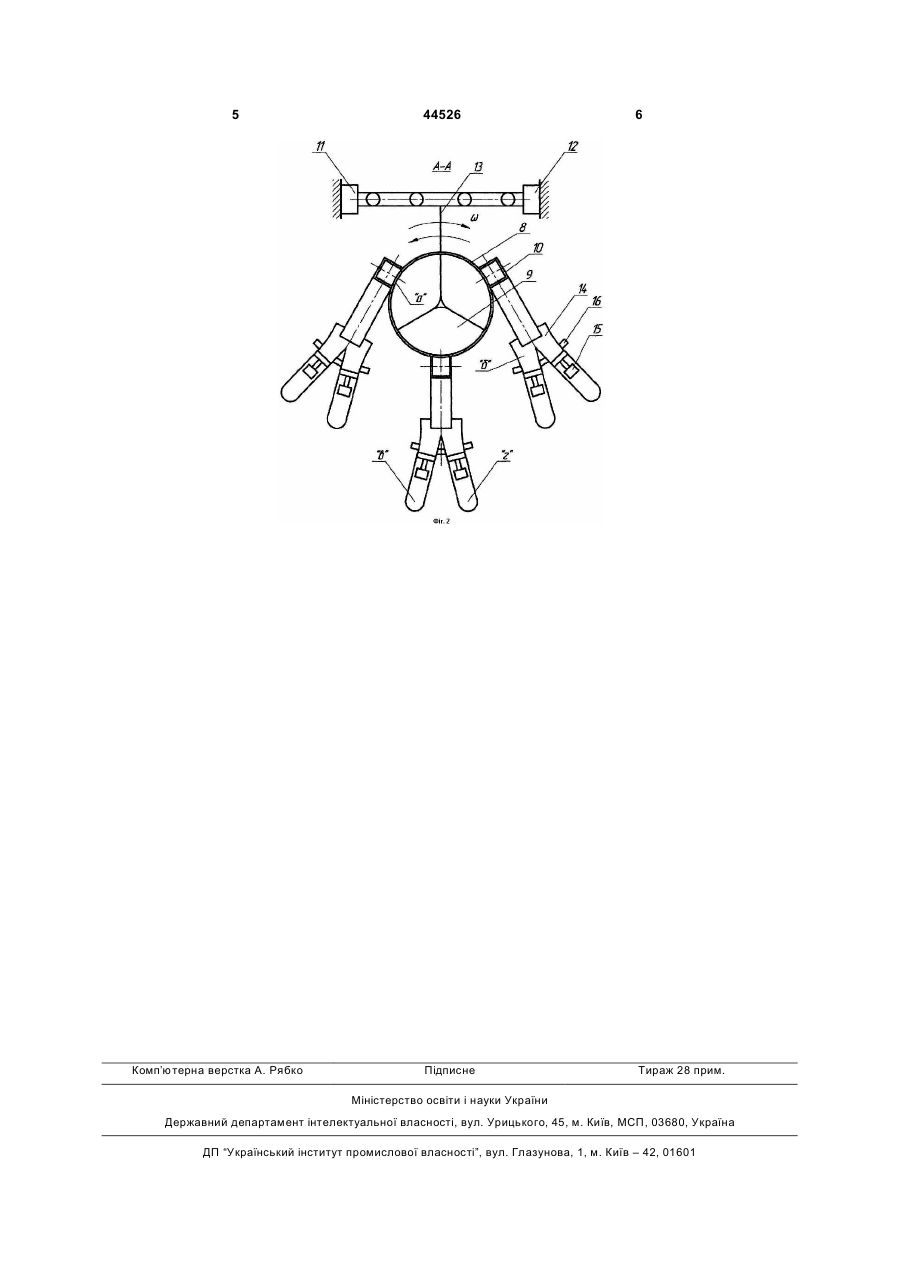

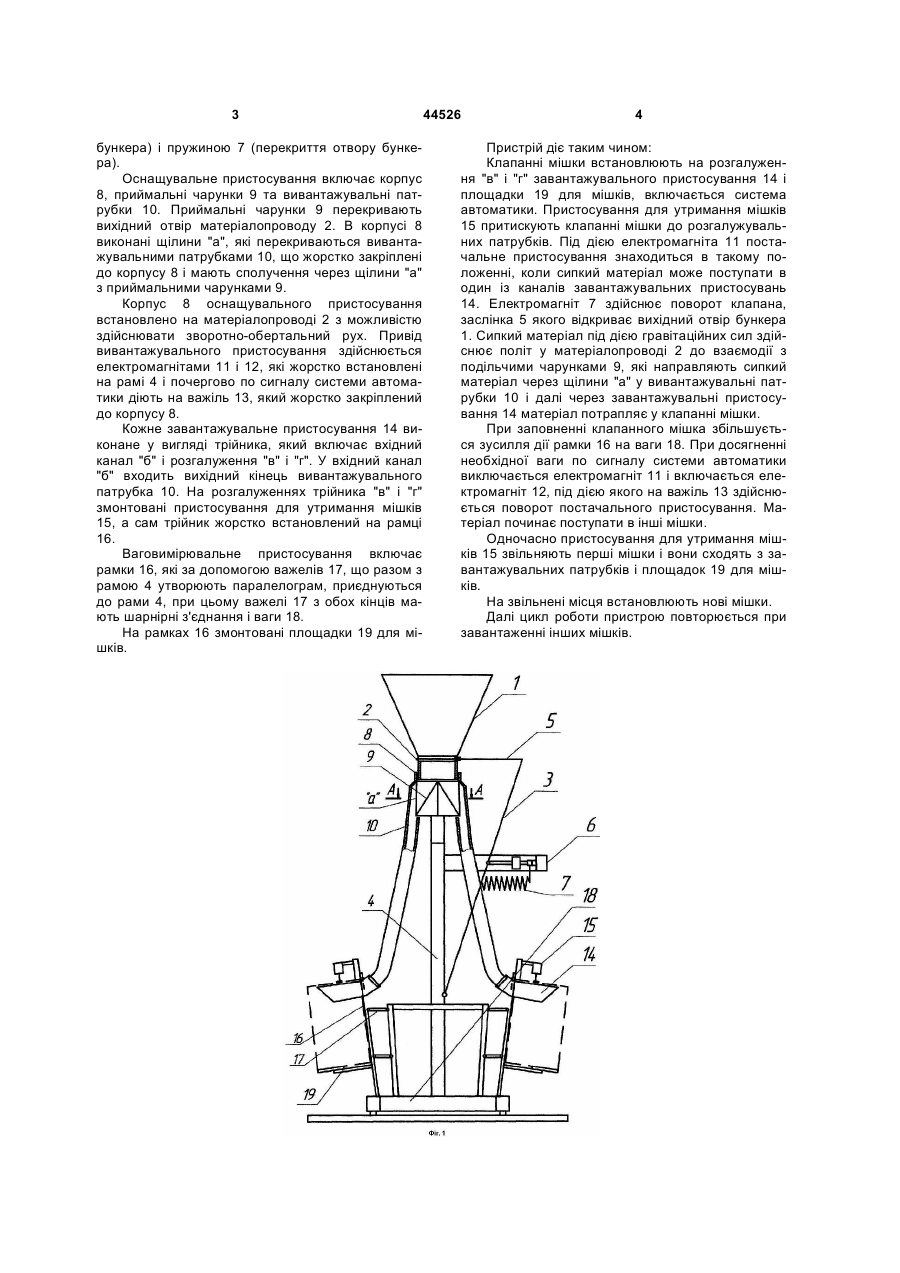

Пристрій для завантаження сипких матеріалів у клапанні мішки, що містить бункер, клапан, матеріалопровід, оснащувальне пристосування, яке включає корпус, подільчі чарунки і вивантажувальні патрубки, завантажувальні і ваговимірювальне пристосування, систему автоматики, який відрізняється тим, що канали вивантажувальних патрубків сполучені з подільчими чарунками вертикальними щілинами, які виконані в корпусі оснащувального пристосування. (19) (21) u200903244 (22) 06.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) АРТЮХОВ АНАТОЛІЙ МИКОЛАЙОВИЧ, ОРИШАКА ОЛЕГ ВОЛОДИМИРОВИЧ, ОРИШАКА ВОЛОДИМИР ОЛЕКСІЙОВИЧ, КРАВЦОВ АНДРІЙ ОЛЕКСАНДРОВИЧ (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 бункера) і пружиною 7 (перекриття отвору бункера). Оснащувальне пристосування включає корпус 8, приймальні чарунки 9 та вивантажувальні патрубки 10. Приймальні чарунки 9 перекривають вихідний отвір матеріалопроводу 2. В корпусі 8 виконані щілини "а", які перекриваються вивантажувальними патрубками 10, що жорстко закріплені до корпусу 8 і мають сполучення через щілини "а" з приймальними чарунками 9. Корпус 8 оснащувального пристосування встановлено на матеріалопроводі 2 з можливістю здійснювати зворотно-обертальний рух. Привід вивантажувального пристосування здійснюється електромагнітами 11 і 12, які жорстко встановлені на рамі 4 і почергово по сигналу системи автоматики діють на важіль 13, який жорстко закріплений до корпусу 8. Кожне завантажувальне пристосування 14 виконане у вигляді трійника, який включає вхідний канал "б" і розгалуження "в" і "г". У вхідний канал "б" входить вихідний кінець вивантажувального патрубка 10. На розгалуженнях трійника "в" і "г" змонтовані пристосування для утримання мішків 15, а сам трійник жорстко встановлений на рамці 16. Ваговимірювальне пристосування включає рамки 16, які за допомогою важелів 17, що разом з рамою 4 утворюють паралелограм, приєднуються до рами 4, при цьому важелі 17 з обох кінців мають шарнірні з'єднання і ваги 18. На рамках 16 змонтовані площадки 19 для мішків. 44526 4 Пристрій діє таким чином: Клапанні мішки встановлюють на розгалуження "в" і "г" завантажувального пристосування 14 і площадки 19 для мішків, включається система автоматики. Пристосування для утримання мішків 15 притискують клапанні мішки до розгалужувальних патрубків. Під дією електромагніта 11 постачальне пристосування знаходиться в такому положенні, коли сипкий матеріал може поступати в один із каналів завантажувальних пристосувань 14. Електромагніт 7 здійснює поворот клапана, заслінка 5 якого відкриває вихідний отвір бункера 1. Сипкий матеріал під дією гравітаційних сил здійснює політ у матеріалопроводі 2 до взаємодії з подільчими чарунками 9, які направляють сипкий матеріал через щілини "а" у вивантажувальні патрубки 10 і далі через завантажувальні пристосування 14 матеріал потрапляє у клапанні мішки. При заповненні клапанного мішка збільшується зусилля дії рамки 16 на ваги 18. При досягненні необхідної ваги по сигналу системи автоматики виключається електромагніт 11 і включається електромагніт 12, під дією якого на важіль 13 здійснюється поворот постачального пристосування. Матеріал починає поступати в інші мішки. Одночасно пристосування для утримання мішків 15 звільняють перші мішки і вони сходять з завантажувальних патрубків і площадок 19 для мішків. На звільнені місця встановлюють нові мішки. Далі цикл роботи пристрою повторюється при завантаженні інших мішків. 5 Комп’ютерна верстка А. Рябко 44526 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
