Освітлювальний пристрій

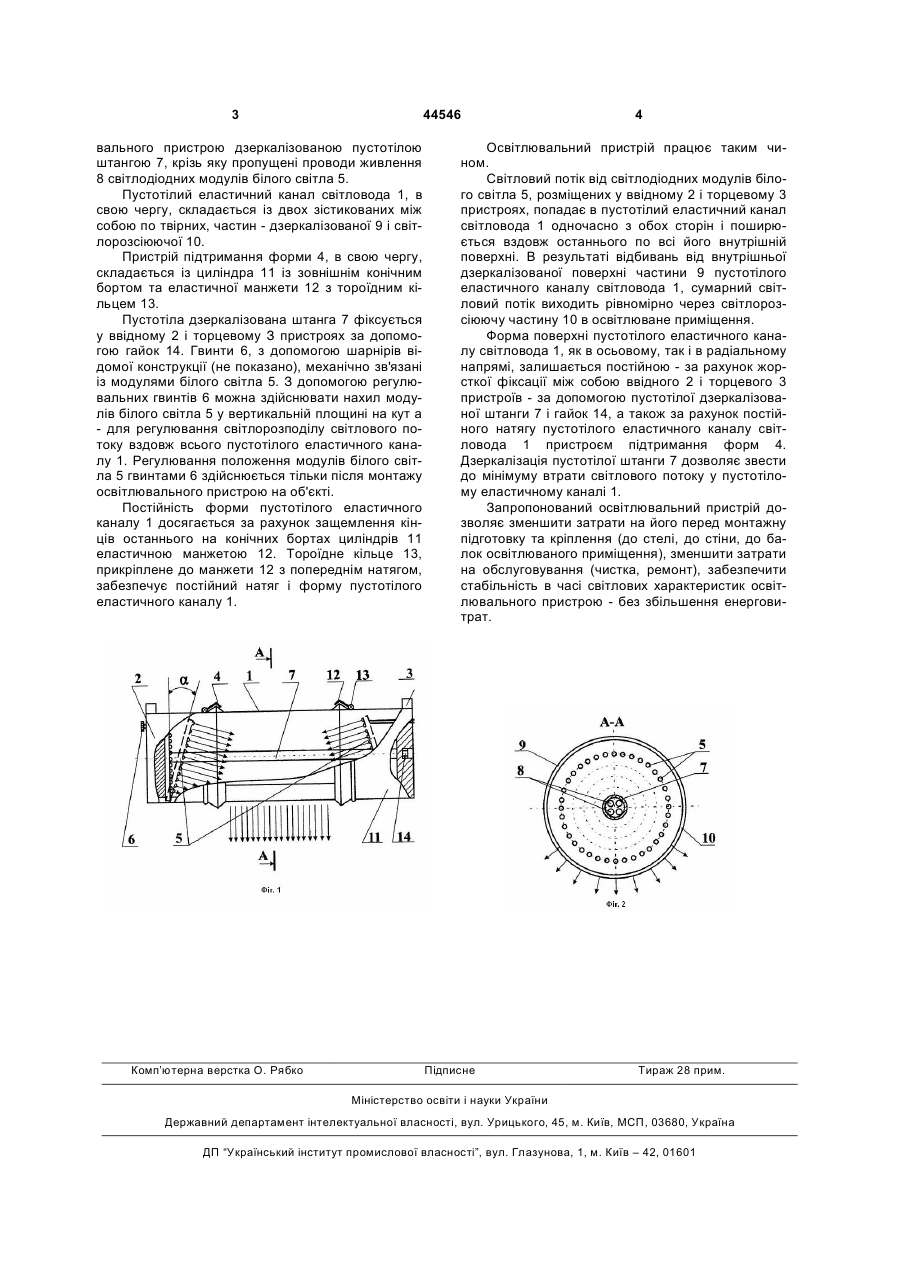

1. Освітлювальний пристрій, який складається із пустотілого еластичного каналу світловода, ввідного і торцевого пристроїв та пристрою підтримки форми, який відрізняється тим, що у ввідному і торцевому пристроях вміщені світлодіодні модулі 3 44546 вального пристрою дзеркалізованою пустотілою штангою 7, крізь яку пропущені проводи живлення 8 світлодіодних модулів білого світла 5. Пустотілий еластичний канал світловода 1, в свою чергу, складається із двох зістикованих між собою по твірних, частин - дзеркалізованої 9 і світлорозсіюючої 10. Пристрій підтримання форми 4, в свою чергу, складається із циліндра 11 із зовнішнім конічним бортом та еластичної манжети 12 з тороїдним кільцем 13. Пустотіла дзеркалізована штанга 7 фіксується у ввідному 2 і торцевому З пристроях за допомогою гайок 14. Гвинти 6, з допомогою шарнірів відомої конструкції (не показано), механічно зв'язані із модулями білого світла 5. З допомогою регулювальних гвинтів 6 можна здійснювати нахил модулів білого світла 5 у вертикальній площині на кут а - для регулювання світлорозподілу світлового потоку вздовж всього пустотілого еластичного каналу 1. Регулювання положення модулів білого світла 5 гвинтами 6 здійснюється тільки після монтажу освітлювального пристрою на об'єкті. Постійність форми пустотілого еластичного каналу 1 досягається за рахунок защемлення кінців останнього на конічних бортах циліндрів 11 еластичною манжетою 12. Тороїдне кільце 13, прикріплене до манжети 12 з попереднім натягом, забезпечує постійний натяг і форму пустотілого еластичного каналу 1. Комп’ютерна верстка О. Рябко 4 Освітлювальний пристрій працює таким чином. Світловий потік від світлодіодних модулів білого світла 5, розміщених у ввідному 2 і торцевому 3 пристроях, попадає в пустотілий еластичний канал світловода 1 одночасно з обох сторін і поширюється вздовж останнього по всі його внутрішній поверхні. В результаті відбивань від внутрішньої дзеркалізованої поверхні частини 9 пустотілого еластичного каналу світловода 1, сумарний світловий потік виходить рівномірно через світлорозсіюючу частину 10 в освітлюване приміщення. Форма поверхні пустотілого еластичного каналу світловода 1, як в осьовому, так і в радіальному напрямі, залишається постійною - за рахунок жорсткої фіксації між собою ввідного 2 і торцевого 3 пристроїв - за допомогою пустотілої дзеркалізованої штанги 7 і гайок 14, а також за рахунок постійного натягу пустотілого еластичного каналу світловода 1 пристроєм підтримання форм 4. Дзеркалізація пустотілої штанги 7 дозволяє звести до мінімуму втрати світлового потоку у пустотілому еластичному каналі 1. Запропонований освітлювальний пристрій дозволяє зменшити затрати на його перед монтажну підготовку та кріплення (до стелі, до стіни, до балок освітлюваного приміщення), зменшити затрати на обслуговування (чистка, ремонт), забезпечити стабільність в часі світлових характеристик освітлювального пристрою - без збільшення енерговитрат. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
