Спосіб виготовлення гофрованих гвинтових заготовок
Номер патенту: 44551
Опубліковано: 12.10.2009
Автори: Васильків Василь Васильович, Радик Дмитро Леонидович
Формула / Реферат
Спосіб виготовлення гофрованих гвинтових заготовок, при якому на першій операції на стрічці наносять U-подібні вм'ятини з мінімальними радіусами, що дорівнюють 1,5...2,5 товщини стрічки, та з мінімальним кроком між сусідніми вм'ятинами, що дорівнює 2...3 товщинам стрічки, а на другій операції навивають на оправу з кроком, більшим за висоту вм'ятини, при цьому U-подібні вм'ятини по внутрішньому діаметру стискуються до величини, яка визначається внутрішнім діаметром гофрованої гвинтової заготовки, а зовнішні розтягуються до необхідного значення, який відрізняється тим, що поздовжні осі U-подібних вм'ятин наносять під кутом 35°...80° до поздовжньої осі стрічки.
Текст

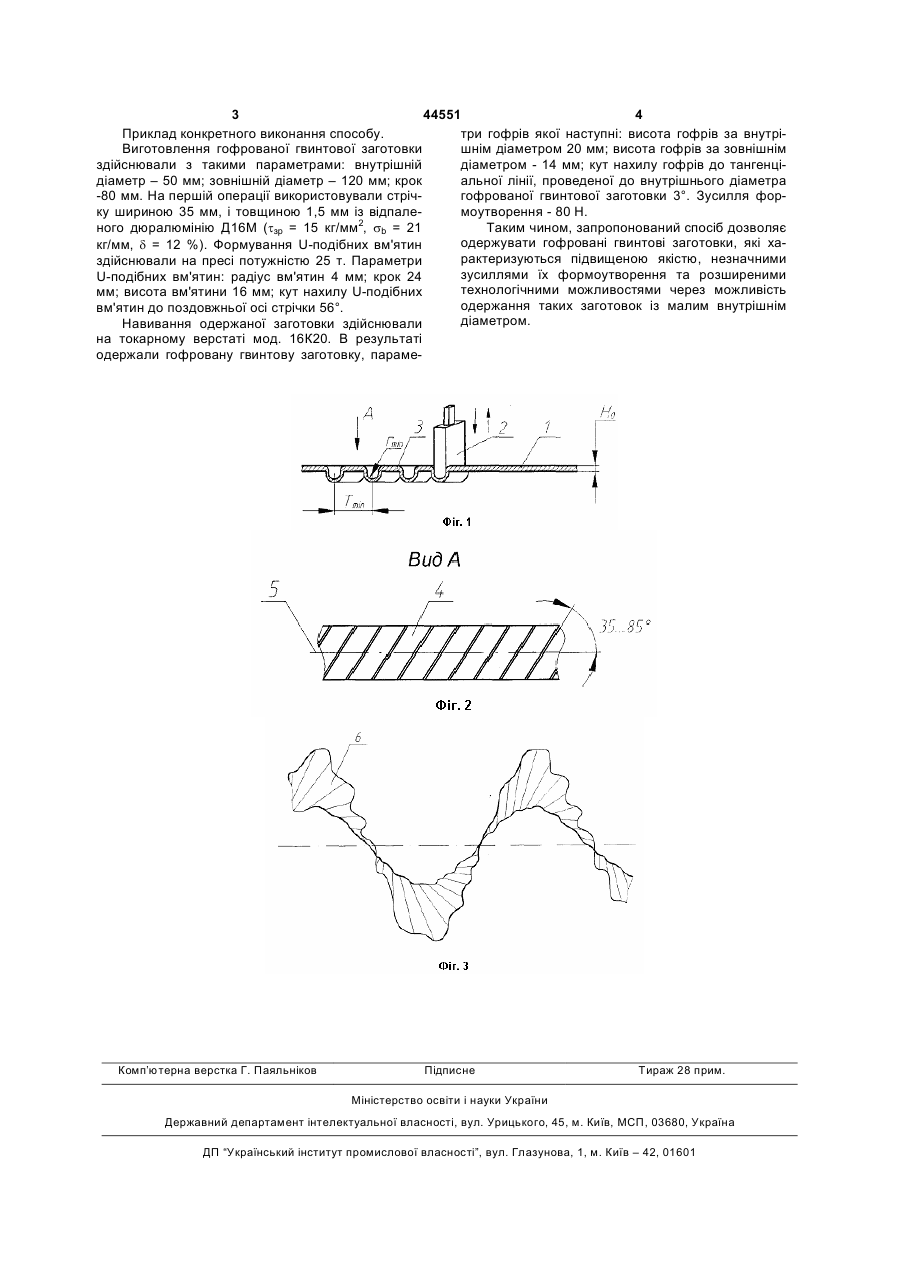

Спосіб виготовлення гофрованих гвинтових заготовок, при якому на першій операції на стрічці наносять U-подібні вм'ятини з мінімальними радіу 3 44551 4 три гофрів якої наступні: висота гофрів за внутріПриклад конкретного виконання способу. шнім діаметром 20 мм; висота гофрів за зовнішнім Виготовлення гофрованої гвинтової заготовки діаметром - 14 мм; кут нахилу гофрів до тангенціздійснювали з такими параметрами: внутрішній альної лінії, проведеної до внутрішнього діаметра діаметр – 50 мм; зовнішній діаметр – 120 мм; крок гофрованої гвинтової заготовки 3°. Зусилля фор-80 мм. На першій операції використовували стрічмоутворення - 80 Н. ку шириною 35 мм, і товщиною 1,5 мм із відпалеТаким чином, запропонований спосіб дозволяє ного дюралюмінію Д16М (tзр = 15 кг/мм2, sb = 21 одержувати гофровані гвинтові заготовки, які хакг/мм, d = 12 %). Формування U-подібних вм'ятин рактеризуються підвищеною якістю, незначними здійснювали на пресі потужністю 25 т. Параметри зусиллями їх формоутворення та розширеними U-подібних вм'ятин: радіус вм'ятин 4 мм; крок 24 технологічними можливостями через можливість мм; висота вм'ятини 16 мм; кут нахилу U-подібних одержання таких заготовок із малим внутрішнім вм'ятин до поздовжньої осі стрічки 56°. діаметром. Навивання одержаної заготовки здійснювали на токарному верстаті мод. 16К20. В результаті одержали гофровану гвинтову заготовку, параме Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing corrugated screw billets
Автори англійськоюVasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych
Назва патенту російськоюСпособ изготовления гофрированных винтовых заготовок
Автори російськоюВасилькив Василий Васильевич, Радик Дмитрий Леонидович
МПК / Мітки
МПК: B21D 11/06
Мітки: гвинтових, заготовок, виготовлення, гофрованих, спосіб
