Пристрій для подачі рідини з свердловини

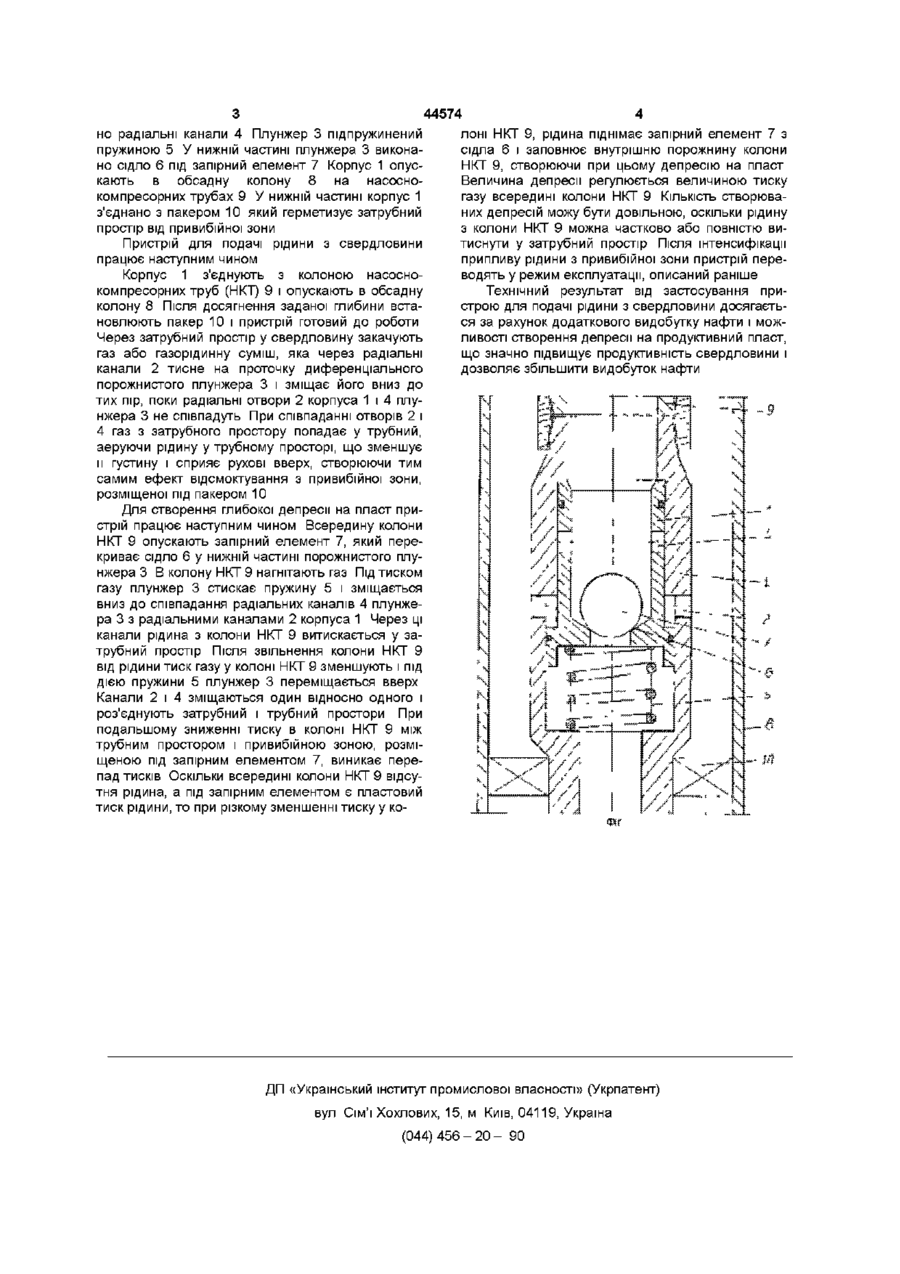

Пристрій для подачі рідини з свердловини, який має обсадну колону і насосно-компресорні труби, що разом утворюють трубний і затрубний простори, пакер, корпус з радіальними каналами, який відрізняється тим, що, всередині корпуса встановлено диференціальний під пружинений порожнистий плунжер, у бокових стінках якого виконано радіальні канали, а у нижній частині виконано сідло під запірний елемент Винахід, що пропонується, відноситься до нафтової промисловості, зокрема, до видобутку нафти з свердловини занурюваними насосами Відомий пристрій для видобутку нафти з свердловини при герметичному затрубному просторі (Н X Мусин и Р X Хилажетдинов Повышение эффективности работы скважин, експлуатируемых штанговыми насосами, - М ВНИИОЭНГ, НТС "Нефтепромысловое дело", № 10, 1996 г, стр 10), який вміщує обсадну колону, насосно-компресорні труби (НКТ), пакер Недоліком його є відсутність можливості створення значних депресій на пласт Найбільш близьким за технічною суттю до пристрою, що заявляється, є пристрій для подачі рідини з свердловини (Патент України № 28361 А, МПК6 F 04 В 47/00, опубл у бюл № 5/2000, част 2), у якому над пакером встановлено патрубок з радіальними каналами, що поєднують трубний і затрубний простори Недоліком відомого пристрою є неможливість створення значних депресій на пласт В основу винаходу покладено завдання створити пристрій для подачі рідини з свердловини, у якому за рахунок зміни конструкції і введення нових конструктивних елементів досягається можливість, крім подачі рідини з свердловини, створення глибоких депресій на продуктивний пласт Суть винаходу полягає у тому, що у пристрої для подачі рідини з свердловини, який має обсадну колону і насосно-компресорні труби, що разом утворюють трубний і затрубний простори, пакер, корпус з радіальними канапами, всередині корпуса встановлено диференціальний під пружинений порожнистий плунжер, у бокових стінках якого виконано радіальні канали, а у нижній частині виконано сідло під запірний елемент Суттєвими ВІДМІННИМИ ознаками пристрою, що заявляється, є те, що, всередині корпуса встановлено диференціальний підпружинений порожнистий плунжер, у бокових стінках якого виконано радіальні канали, а у нижній частині виконано сідло під запірний елемент Встановлення всередині корпуса диференціального підпружиненого порожнистого плунжера, у бокових стінках якого виконано радіальні канали, дозволяє перекривати або відкривати радіальні канали корпуса, з'єднуючи або роз'єднуючи трубний і затрубний простори Виконання плунжера диференціальним дозволяє зміщати його вниз під дією тиску, який створюється у затрубному просторі Виконання плунжера порожнистим дозволяє розмістити у ньому запірний елемент Розміщення у нижній частині плунжера сідла під запірний елемент і використання запірного елемента дозволяє роз'єднувати трубний простір Сукупність суттєвих ознак у пристрої для подачі рідини з свердловини забезпечує технічний результат, який полягає у подачі рідини з свердловини і створенні глибоких депресій на продуктивний пласт Поздовжній переріз пристрою для подачі рідини з свердловини зображено на кресленні Пристрій для подачі рідини з свердловини має корпус 1 з радіальними каналами 2 Всередині корпуса 1 встановлено диференціальний порожнистий плунжер 3, у бокових стінках якого викона 1 ю но радіальні канали 4 Плунжер 3 підпружинений пружиною 5 У нижній частині плунжера 3 виконано сідло 6 під запірний елемент 7 Корпус 1 опускають в обсадну колону 8 на насоснокомпресорних трубах 9 У нижній частині корпус 1 з'єднано з пакером 10 який герметизує затрубний простір від привибійної зони Пристрій для подачі рідини з свердловини працює наступним чином Корпус 1 з'єднують з колоною насоснокомпресорних труб (НКТ) 9 і опускають в обсадну колону 8 Після досягнення заданої глибини встановлюють пакер 10 і пристрій готовий до роботи Через затрубний простір у свердловину закачують газ або газорідинну суміш, яка через радіальні канали 2 тисне на проточку диференціального порожнистого плунжера 3 і зміщає його вниз до тих пір, поки радіальні отвори 2 корпуса 1 і 4 плунжера 3 не співпадуть При співпаданні отворів 2 і 4 газ з затрубного простору попадає у трубний, аеруючи рідину у трубному просторі, що зменшує и густину і сприяє рухові вверх, створюючи тим самим ефект відсмоктування з привибійної зони, розміщеної під пакером 10 44574 лоні НКТ 9, рідина піднімає запірний елемент 7 з сідла 6 і заповнює внутрішню порожнину колони НКТ 9, створюючи при цьому депресію на пласт Величина депресії регулюється величиною тиску газу всередині колони НКТ 9 КІЛЬКІСТЬ створюваних депресій можу бути довільною, оскільки рідину з колони НКТ 9 можна частково або повністю витиснути у затрубний простір Після інтенсифікації припливу рідини з привибійної зони пристрій переводять у режим експлуатації, описаний раніше Технічний результат від застосування пристрою для подачі рідини з свердловини досягається за рахунок додаткового видобутку нафти і можливості створення депресії на продуктивний пласт, що значно підвищує продуктивність свердловини і дозволяє збільшити видобуток нафти Для створення глибокої депресії на пласт пристрій працює наступним чином Всередину колони НКТ 9 опускають запірний елемент 7, який перекриває сідло 6 у нижній частині порожнистого плунжера З В колону НКТ 9 нагнітають газ Підтиском газу плунжер 3 стискає пружину 5 і зміщається вниз до співпадання радіальних каналів 4 плунжера 3 з радіальними каналами 2 корпуса 1 Через ці канали рідина з колони НКТ 9 витискається у затрубний простір Після звільнення колони НКТ 9 від рідини тиск газу у колоні НКТ 9 зменшують і під дією пружини 5 плунжер 3 переміщається вверх Канали 2 і 4 зміщаються один відносно одного і роз'єднують затрубний і трубний простори При подальшому зниженні тиску в колоні НКТ 9 між трубним простором і привибійною зоною, розміщеною під запірним елементом 7, виникає перепад тисків Оскільки всередині колони НКТ 9 відсутня рідина, а під запірним елементом є пластовий тиск рідини, то при різкому зменшенні тиску у ко ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
