Оптичний рівнемір
Номер патенту: 44707
Опубліковано: 12.10.2009
Формула / Реферат
Оптичний рівнемір, що містить джерело випромінювання, оптичний хвилевід, який відрізняється тим, що в нього введено спектроаналізатор, вихід якого пов'язаний з входом блока обробки, вхід спектроаналізатора пов'язаний з виходом оптичного хвилеводу, вхід якого пов'язаний з виходом джерела випромінювання, причому джерело випромінювання є немонохромним, а оптичний хвилевід являє собою діелектричний стержень з серцевиною, що має від'ємний показник заломлення.
Текст

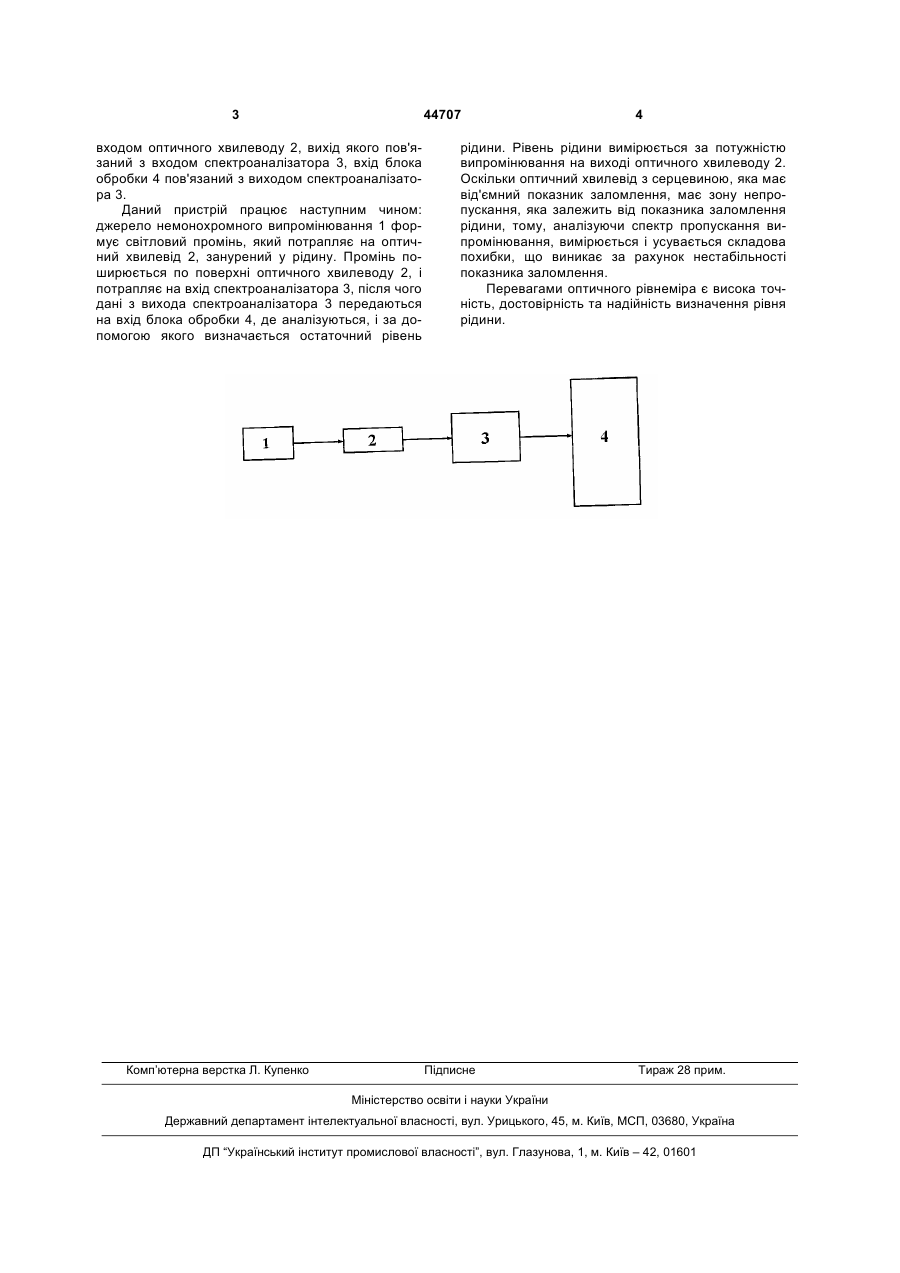

Оптичний рівнемір, що містить джерело випромінювання, оптичний хвилевід, який відрізня 3 44707 входом оптичного хвилеводу 2, вихід якого пов'язаний з входом спектроаналізатора 3, вхід блока обробки 4 пов'язаний з виходом спектроаналізатора 3. Даний пристрій працює наступним чином: джерело немонохромного випромінювання 1 формує світловий промінь, який потрапляє на оптичний хвилевід 2, занурений у рідину. Промінь поширюється по поверхні оптичного хвилеводу 2, і потрапляє на вхід спектроаналізатора 3, після чого дані з вихода спектроаналізатора 3 передаються на вхід блока обробки 4, де аналізуються, і за допомогою якого визначається остаточний рівень Комп’ютерна верстка Л. Купенко 4 рідини. Рівень рідини вимірюється за потужністю випромінювання на виході оптичного хвилеводу 2. Оскільки оптичний хвилевід з серцевиною, яка має від'ємний показник заломлення, має зону непропуcкання, яка залежить від показника заломлення рідини, тому, аналізуючи спектр пропускання випромінювання, вимірюється і усувається складова похибки, що виникає за рахунок нестабільності показника заломлення. Перевагами оптичного рівнеміра є висока точність, достовірність та надійність визначення рівня рідини. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOptical level meter
Автори англійськоюDovhalets Serhii Mykhailovych, Borschova Iryna Petrivna
Назва патенту російськоюОптический уровнемер
Автори російськоюДовгалец Сергей Михайлович, Борщова Ирина Петровна
МПК / Мітки
МПК: G01F 23/00
