Установка для нагрівання текучих середовищ та плавких речовин за допомогою енергії вітру і/або сонця

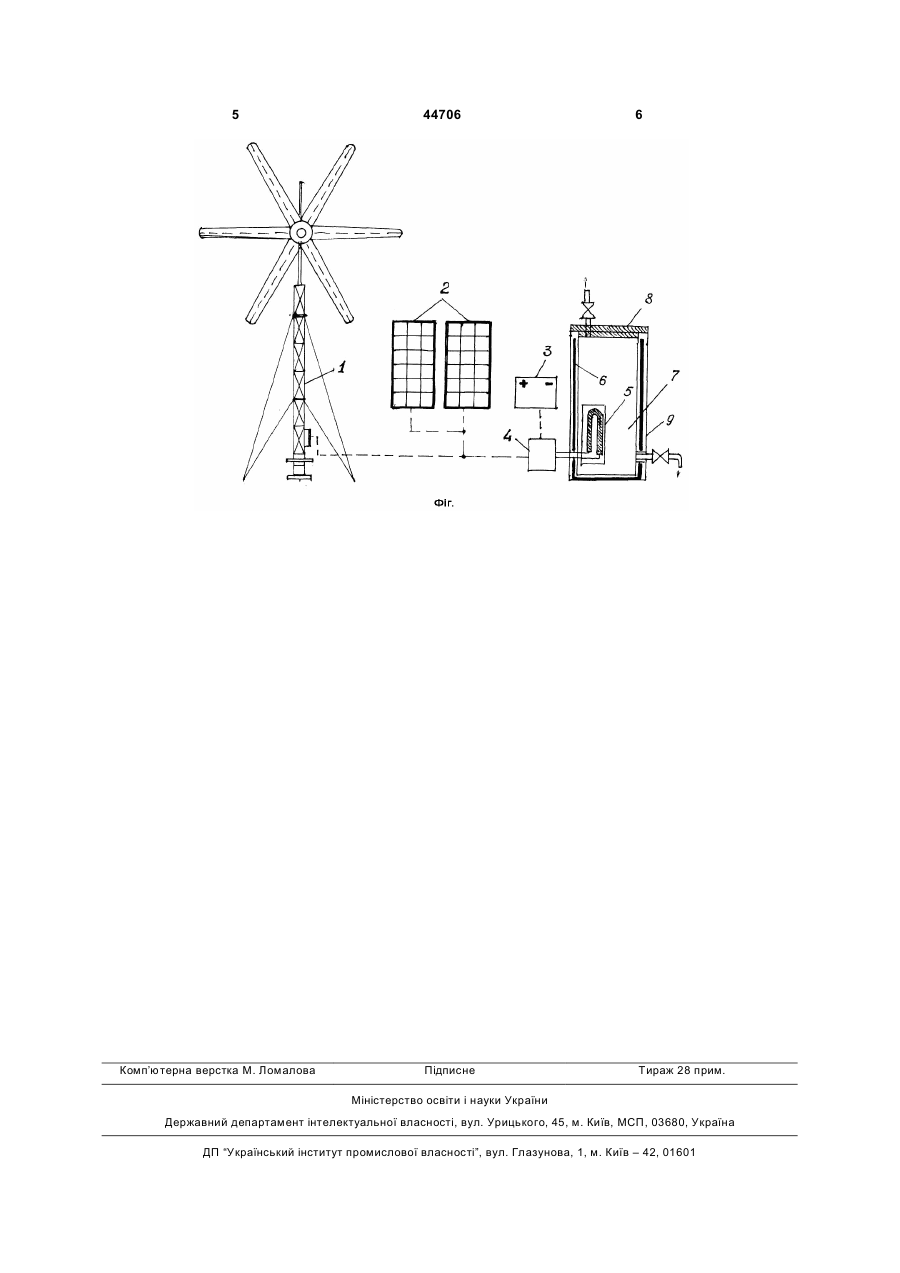

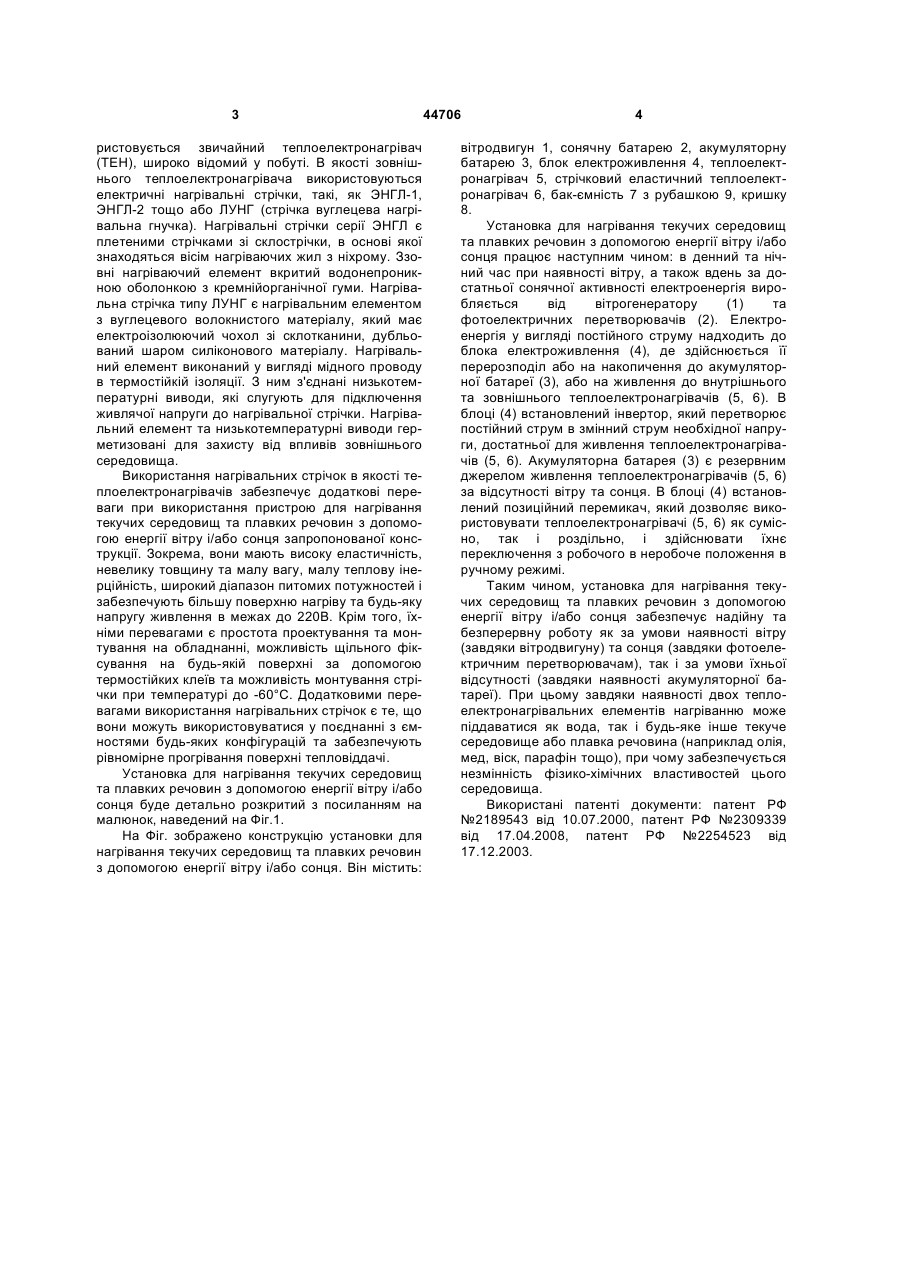

Установка для нагрівання текучих середовищ та плавких речовин за допомогою енергії вітру і/або сонця, що містить вітродвигун, сонячну батарею, акумуляторну батарею, блок електроживлення, внутрішній теплоелектронагрівач, зовнішній 3 ристовується звичайний теплоелектронагрівач (ТЕН), широко відомий у побуті. В якості зовнішнього теплоелектронагрівача використовуються електричні нагрівальні стрічки, такі, як ЭНГЛ-1, ЭНГЛ-2 тощо або ЛУНГ (стрічка вуглецева нагрівальна гнучка). Нагрівальні стрічки серії ЭНГЛ є плетеними стрічками зі склострічки, в основі якої знаходяться вісім нагріваючих жил з ніхрому. Ззовні нагріваючий елемент вкритий водонепроникною оболонкою з кремнійорганічної гуми. Нагрівальна стрічка типу ЛУНГ є нагрівальним елементом з вуглецевого волокнистого матеріалу, який має електроізолюючий чохол зі склотканини, дубльований шаром силіконового матеріалу. Нагрівальний елемент виконаний у вигляді мідного проводу в термостійкій ізоляції. З ним з'єднані низькотемпературні виводи, які слугують для підключення живлячої напруги до нагрівальної стрічки. Нагрівальний елемент та низькотемпературні виводи герметизовані для захисту від впливів зовнішнього середовища. Використання нагрівальних стрічок в якості теплоелектронагрівачів забезпечує додаткові переваги при використання пристрою для нагрівання текучих середовищ та плавких речовин з допомогою енергії вітру і/або сонця запропонованої конструкції. Зокрема, вони мають високу еластичність, невелику товщину та малу вагу, малу теплову інерційність, широкий діапазон питомих потужностей і забезпечують більшу поверхню нагріву та будь-яку напругу живлення в межах до 220В. Крім того, їхніми перевагами є простота проектування та монтування на обладнанні, можливість щільного фіксування на будь-якій поверхні за допомогою термостійких клеїв та можливість монтування стрічки при температурі до -60°С. Додатковими перевагами використання нагрівальних стрічок є те, що вони можуть використовуватися у поєднанні з ємностями будь-яких конфігурацій та забезпечують рівномірне прогрівання поверхні тепловіддачі. Установка для нагрівання текучих середовищ та плавких речовин з допомогою енергії вітру і/або сонця буде детально розкритий з посиланням на малюнок, наведений на Фіг.1. На Фіг. зображено конструкцію установки для нагрівання текучих середовищ та плавких речовин з допомогою енергії вітру і/або сонця. Він містить: 44706 4 вітродвигун 1, сонячну батарею 2, акумуляторну батарею 3, блок електроживлення 4, теплоелектронагрівач 5, стрічковий еластичний теплоелектронагрівач 6, бак-ємність 7 з рубашкою 9, кришку 8. Установка для нагрівання текучих середовищ та плавких речовин з допомогою енергії вітру і/або сонця працює наступним чином: в денний та нічний час при наявності вітру, а також вдень за достатньої сонячної активності електроенергія виробляється від вітрогенератору (1) та фотоелектричних перетворювачів (2). Електроенергія у вигляді постійного струму надходить до блока електроживлення (4), де здійснюється її перерозподіл або на накопичення до акумуляторної батареї (3), або на живлення до внутрішнього та зовнішнього теплоелектронагрівачів (5, 6). В блоці (4) встановлений інвертор, який перетворює постійний струм в змінний струм необхідної напруги, достатньої для живлення теплоелектронагрівачів (5, 6). Акумуляторна батарея (3) є резервним джерелом живлення теплоелектронагрівачів (5, 6) за відсутності вітру та сонця. В блоці (4) встановлений позиційний перемикач, який дозволяє використовувати теплоелектронагрівачі (5, 6) як сумісно, так і роздільно, і здійснювати їхнє переключення з робочого в неробоче положення в ручному режимі. Таким чином, установка для нагрівання текучих середовищ та плавких речовин з допомогою енергії вітру і/або сонця забезпечує надійну та безперервну роботу як за умови наявності вітру (завдяки вітродвигуну) та сонця (завдяки фотоелектричним перетворювачам), так і за умови їхньої відсутності (завдяки наявності акумуляторної батареї). При цьому завдяки наявності двох теплоелектронагрівальних елементів нагріванню може піддаватися як вода, так і будь-яке інше текуче середовище або плавка речовина (наприклад олія, мед, віск, парафін тощо), при чому забезпечується незмінність фізико-хімічних властивостей цього середовища. Використані патенті документи: патент РФ №2189543 від 10.07.2000, патент РФ №2309339 від 17.04.2008, патент РФ №2254523 від 17.12.2003. 5 Комп’ютерна верстка М. Ломалова 44706 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
