Магнітопровід

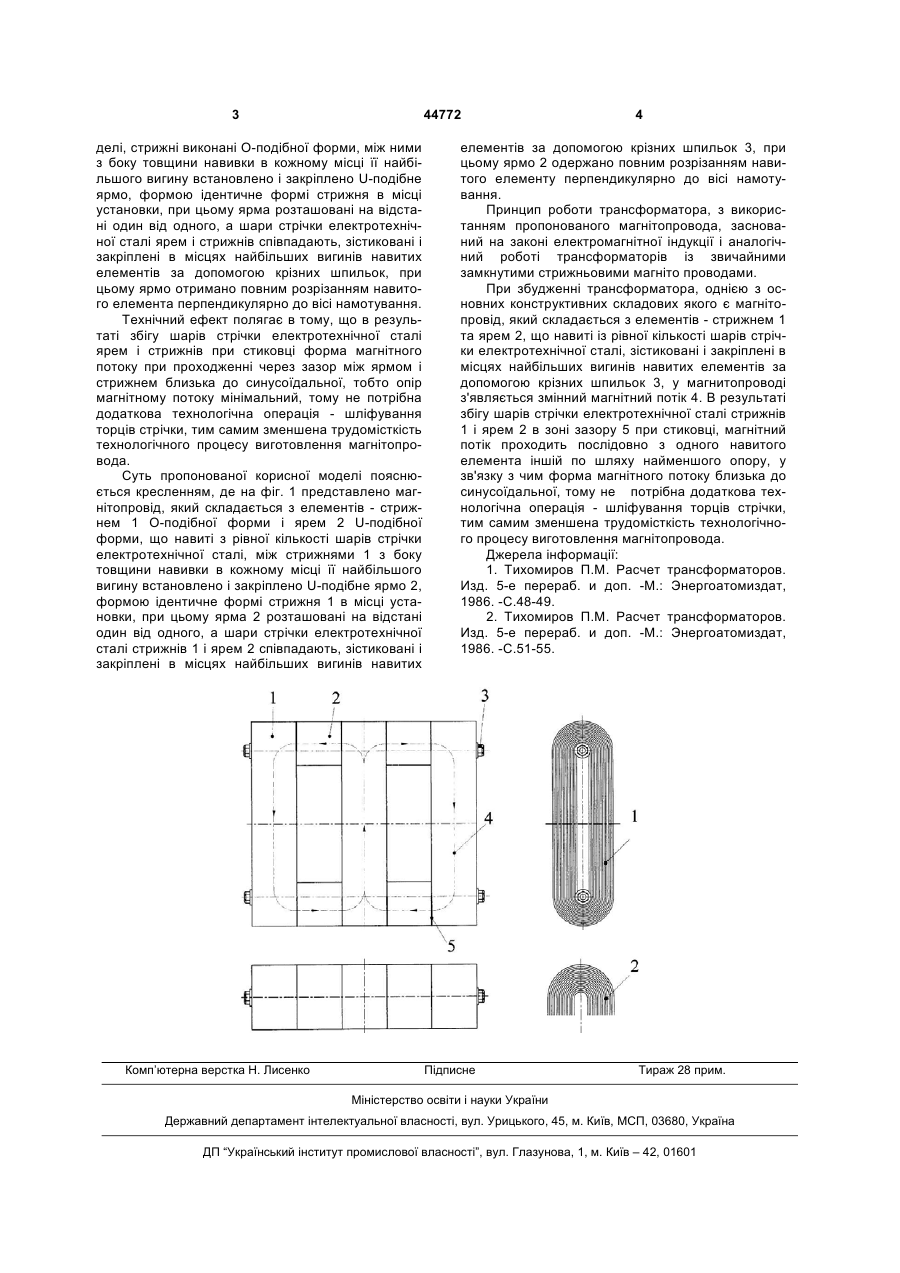

Магнітопровід, який складається з елементів стрижнів та ярем, що навиті із рівної кількості шарів стрічки електротехнічної сталі, який відрізняється тим, що стрижні виконані О-подібної форми, 3 44772 делі, стрижні виконані О-подібної форми, між ними з боку товщини навивки в кожному місці її найбільшого вигину встановлено і закріплено U-подібне ярмо, формою ідентичне формі стрижня в місці установки, при цьому ярма розташовані на відстані один від одного, а шари стрічки електротехнічної сталі ярем і стрижнів співпадають, зістиковані і закріплені в місцях найбільших вигинів навитих елементів за допомогою крізних шпильок, при цьому ярмо отримано повним розрізанням навитого елемента перпендикулярно до вісі намотування. Технічний ефект полягає в тому, що в результаті збігу шарів стрічки електротехнічної сталі ярем і стрижнів при стиковці форма магнітного потоку при проходженні через зазор між ярмом і стрижнем близька до синусоїдальної, тобто опір магнітному потоку мінімальний, тому не потрібна додаткова технологічна операція - шліфування торців стрічки, тим самим зменшена трудомісткість технологічного процесу виготовлення магнітопровода. Суть пропонованої корисної моделі пояснюється кресленням, де на фіг. 1 представлено магнітопровід, який складається з елементів - стрижнем 1 О-подібної форми і ярем 2 U-подібної форми, що навиті з рівної кількості шарів стрічки електротехнічної сталі, між стрижнями 1 з боку товщини навивки в кожному місці її найбільшого вигину встановлено і закріплено U-подібне ярмо 2, формою ідентичне формі стрижня 1 в місці установки, при цьому ярма 2 розташовані на відстані один від одного, а шари стрічки електротехнічної сталі стрижнів 1 і ярем 2 співпадають, зістиковані і закріплені в місцях найбільших вигинів навитих Комп’ютерна верстка Н. Лиcенко 4 елементів за допомогою крізних шпильок 3, при цьому ярмо 2 одержано повним розрізанням навитого елементу перпендикулярно до вісі намотування. Принцип роботи трансформатора, з використанням пропонованого магнітопровода, заснований на законі електромагнітної індукції і аналогічний роботі трансформаторів із звичайними замкнутими стрижньовими магніто проводами. При збудженні трансформатора, однією з основних конструктивних складових якого є магнітопровід, який складається з елементів - стрижнем 1 та ярем 2, що навиті із рівної кількості шарів стрічки електротехнічної сталі, зістиковані і закріплені в місцях найбільших вигинів навитих елементів за допомогою крізних шпильок 3, у магнитопроводі з'являється змінний магнітний потік 4. В результаті збігу шарів стрічки електротехнічної сталі стрижнів 1 і ярем 2 в зоні зазору 5 при стиковці, магнітний потік проходить послідовно з одного навитого елемента іншій по шляху найменшого опору, у зв'язку з чим форма магнітного потоку близька до синусоїдальної, тому не потрібна додаткова технологічна операція - шліфування торців стрічки, тим самим зменшена трудомісткість технологічного процесу виготовлення магнітопровода. Джерела інформації: 1. Тихомиров П.М. Расчет трансформаторов. Изд. 5-е перераб. и доп. -М.: Энергоатомиздат, 1986. -С.48-49. 2. Тихомиров П.М. Расчет трансформаторов. Изд. 5-е перераб. и доп. -М.: Энергоатомиздат, 1986. -С.51-55. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
