Магнітопровід індукційного пристрою

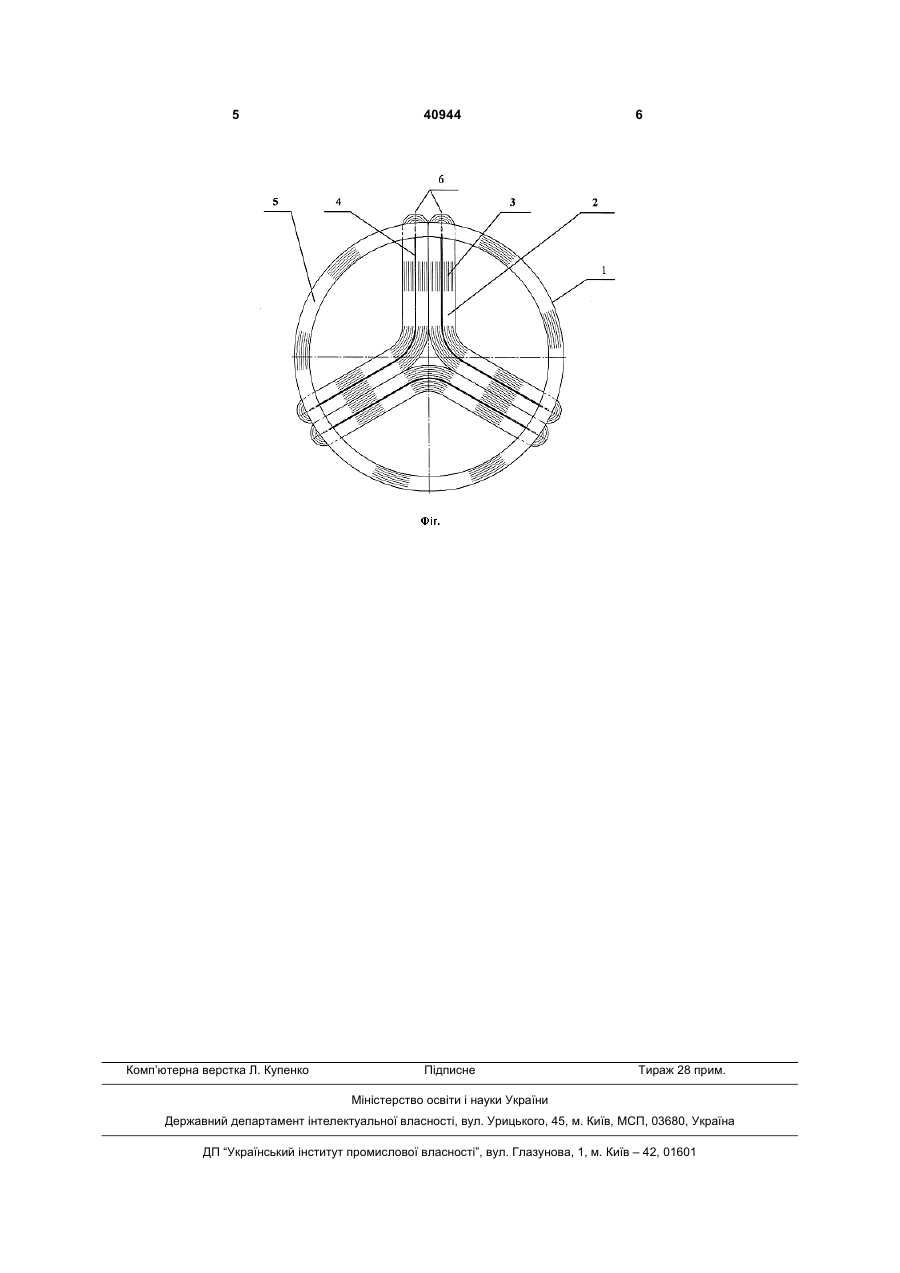

1. Магнітопровід індукційного пристрою, який включає ярмо, намотане зі стрічки електротехнічної сталі, стрижні під обмотки у вигляді пакета шарів електротехнічної сталі, поздовжні крайки шарів яких примикають до радіальної площини ярма, перекриваючи поздовжні крайки шарів його витків у радіальному напрямку, при цьому стрижні виконані у вигляді багатовиткових витягнутих по осях стрижнів петель, намотаних зі стрічок електротех 3 В основу корисної моделі поставлена задача удосконалити магнітопровід індукційного пристрою шляхом нового конструктивного його виконання і нового конструктивного виконання його елементів, що забезпечує зменшення матеріалоємності магнітопроводу і трудомісткості його виготовлення, а також енергетичних втрат і нагріву індукційних пристроїв з його використанням. Поставлена задача вирішується тим, що в магнітопроводі індукційного пристрою, який включає ярмо, намотане зі стрічки електротехнічної сталі, стрижні під обмотки у виді пакета шарів електротехнічної сталі, поздовжні крайки шарів яких примикають до радіальної площини ярма, перекриваючи поздовжні крайки шарів його витків у радіальному напрямку, при цьому стрижні виконані у виді багатовиткових витягнутих по осях стрижнів петель, намотаних зі стрічок електротехнічної сталі і опресованих до зближення суміжних площин стрічки внутрішнього витка, ярмо розділене на дві і більше паралельних ярмових ділянки, які примикають до протилежних поздовжніх крайок шарів стрижня, відповідно до корисної моделі, новим є те, що багатовиткові витягнуті по осі стрижнів петлі вигнуті в середній частині і зібрані в пакети з перетином, який відповідає перетину стрижня, і кількісно дорівнюють числу фаз пристрою, стрижні під обмотки розташовані в одній площині, а їх осі розташовані радіально. Новим є також те, що у поперечному перетині ярмо має форму кільця або багатокутника. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, полягає в наступному. За рахунок того, що, в сукупності з відомими ознаками, багатовиткові витягнуті по осях стрижнів петлі вигнуті в середній частині і зібрані в пакети з перетином, який відповідає перетину стрижня, і кількісно рівні числу фаз пристрою, і при цьому стрижні під обмотки розташовані в одній площині, а їхні осі розташовані радіально, кількість кутових ділянок, тобто ділянок сполучення стрижневих і ярмових ділянок, зменшується вдвічі і дорівнює числу фаз (стрижнів), тому що відсутні кутові ділянки в середині магнітопроводу в місцях вигинів стрижнів. При такому виконанні магнітопроводу частина стрижня однієї фази переходить у частину стрижня іншої фази. Завдяки цьому витрата сталі суттєво знижується. У місцях переходу частини стрижня однієї фази в частину стрижня іншої фази напрямок прокату електротехнічної сталі збігається з напрямком ліній магнітного потоку, що сприяє зниженню енергетичних втрат. За рахунок зниження енергетичних втрат зменшується нагрів сталі. Процес виготовлення магнітопроводу, що заявляється, менше трудомісткий, тому що значно зменшується кількість елементів магнітопроводу і кутових ділянок, на яких необхідно стежити за сполученням стрижневих і ярмових ділянок. При такому конструктивному виконанні магнітопроводу забезпечується повна симетрія фаз, що дозволяє суттєво підвищити технічні характеристики індукційного пристрою. Таким чином, магнітопровід індукційного пристрою, що заявляється, забезпечує рішення по 40944 4 ставленої задачі - суттєве зниження матеріалоємності магнітопроводу і трудомісткості його виготовлення, а також енергетичних втрат і нагріву індукційних пристроїв з його використанням. Суть корисної моделі пояснюється кресленням, де схематично представлений магнітопровід індукційного пристрою. Магнітопровід індукційного пристрою містить ярмо 1, намотане зі стрічки електротехнічної сталі, і стрижні 2 під обмотки у виді пакета шарів електротехнічної сталі. Поздовжні крайки 3 шарів стрижнів 2 примикають до радіальної площини ярма 1, перекриваючи поздовжні крайки шарів З його витків у радіальному напрямку. Стрижні 2 виконані у виді багатовиткових витягнутих по осях стрижнів петель 4, намотаних зі стрічок електротехнічної сталі і опресованих до зближення суміжних площин стрічки внутрішнього витка. Ярмо 1 розділене на дві і більше паралельних ярмових ділянки 5. Багатовиткові витягнуті по осі стрижнів 2 петлі 4 вигнуті в середній частині і зібрані в пакети 6 з перетином, що відповідає перетину стрижня 2, і кількісно рівні числу фаз пристрою. Стрижні 2 під обмотки розташовані в одній площині, а їхні осі розташовані радіальне. Ярмо 1 у поперечному перетині ярмо має форму кільця або багатокутника. Магнітопровід індукційного пристрою виготовляють таким чином. При виготовленні магнітопроводу індукційного пристрою, що заявляється, способом, який заявляється, рулон електротехнічної сталі розкроюють на стрічки заданої ширини в напрямку прокатки сталі уздовж довжини стрічок. З отриманих стрічок на циліндричну оправку намотують ярмо 1, розділене на дві і більш паралельних ярмових ділянки 5. Багатовиткові петлі 4 стрижнів 2 під обмотки намотують на циліндричні оправки, знімають з оправок і опресовують їх до зближення площин стрічки внутрішніх витків з утворенням витягнутої по осі стрижня петлі з одночасним її вигином у середній частині. Стрижні 2, виконані у виді багатовиткових витягнутих по осях стрижнів петель 4, розташовують так, що поздовжні крайки 3 шарів стрижнів 2 примикають до радіальної площини ярма 1. Багатовиткові витягнуті по осі стрижнів 2 петлі 4 вигинають у середній частині і збирають у пакети 6 з перетином, що відповідає перетину стрижня 2, і кількісно рівні числу фаз пристрою. Стрижні 2 під обмотки розташовують в одній площині, а їхні осі розташовують радіальне. Ярмо 1 виконують у виді кілець або багатокутників. Виготовлений таким чином магнітопровід індукційного пристрою забезпечує зниження трудомісткості і підвищення технологічності його виготовлення, а також зменшення його габаритів, зокрема довжини. Це значно покращує електромагнітні і експлуатаційні характеристики індукційного пристрою. Магнітопровід індукційного пристрою, що заявляється, може бути виготовлений на відомому устаткуванні з використанням відомих матеріалів і засобів, що підтверджує промислову придатність об'єкта. 5 Комп’ютерна верстка Л. Купенко 40944 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
