Стрічковий багатострижневий магнітопровід трифазних трансформаторів

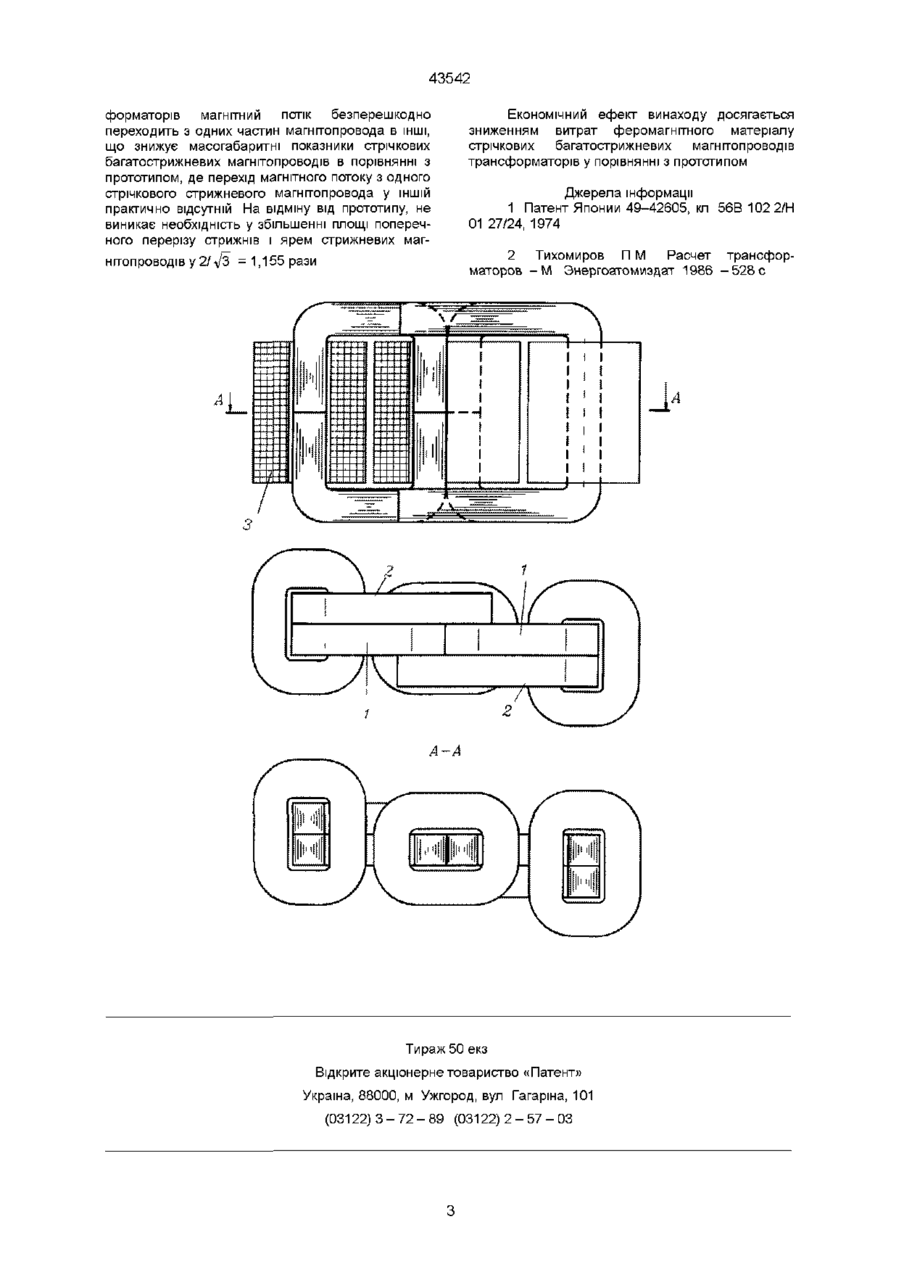

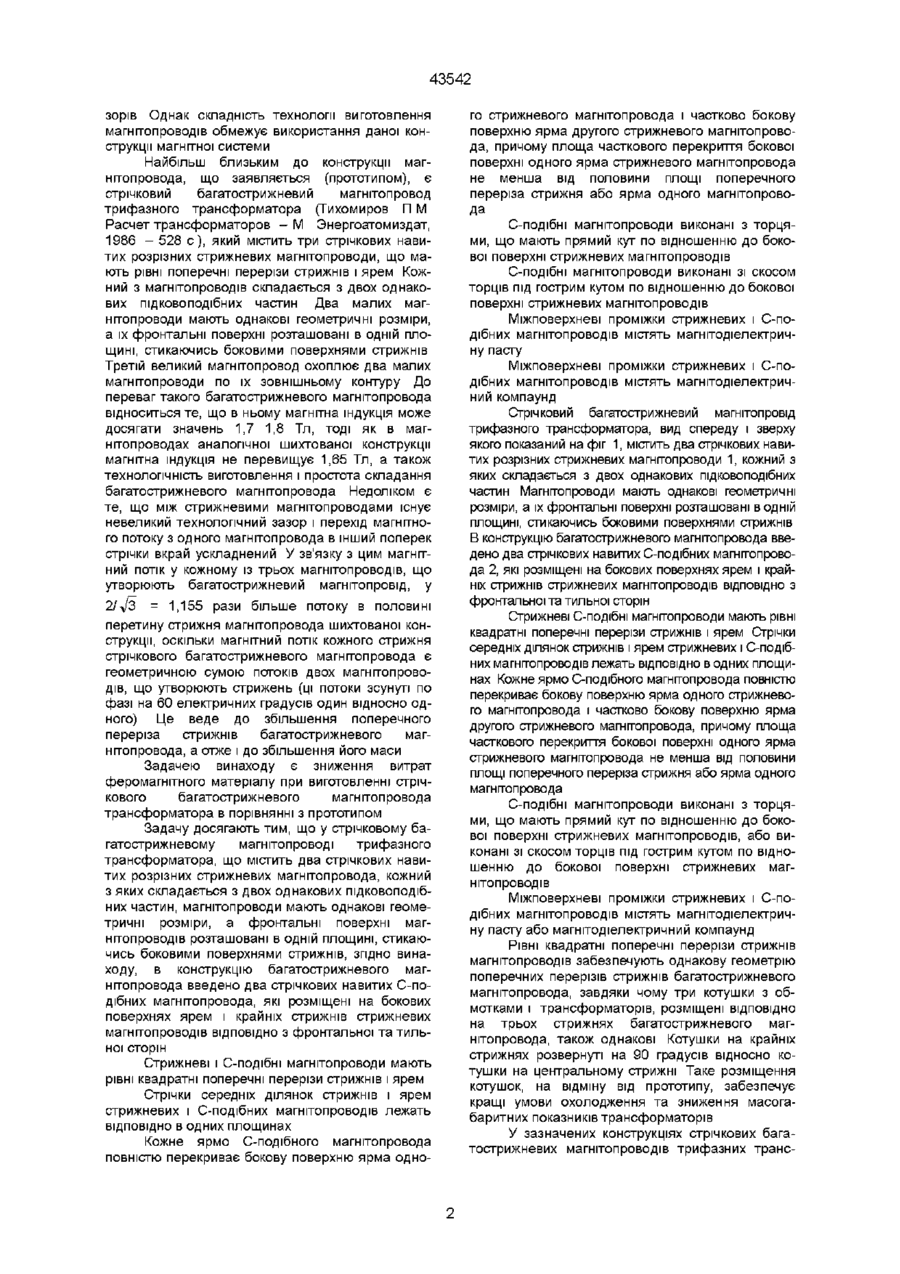

1 Стрічковий багатострижневий магнітопровід трифазного трансформатора, що містить два стрічкових навитих розрізних стрижневих магнітопроводи, кожний з яких складається з двох однакових підковоподібних частин, магнітопроводи мають однакові геометричні розміри, а фронтальні поверхні магнітопроводів розташовані в одній площині, стикаючись боковими поверхнями стрижнів, який відрізняється тим, що в конструкцію багатострижневого магнітопроводу введено два стрічкових навитих С-подібних магнітопроводи, які розміщені на бокових поверхнях ярем і крайніх стрижнів стрижневих магнітопроводів ВІДПОВІДНО з фронтальної та тильної сторін ВШ ю CO 43542 зорів Однак складність технології виготовлення магнітопроводів обмежує використання даної конструкції магнітної системи Найбільш близьким до конструкції магнітопровода, що заявляється (прототипом), є стрічковий багатострижневий магнітопровод трифазного трансформатора (Тихомиров П М Расчет трансформаторов - М Энергоатомиздат, 1986 - 528 с), який містить три стрічкових навитих розрізних стрижневих магнітопроводи, що мають рівні поперечні перерізи стрижнів і ярем Кожний з магнітопроводів складається з двох однакових підковоподібних частин Два малих магнітопроводи мають однакові геометричні розміри, а їх фронтальні поверхні розташовані в одній площині, стикаючись боковими поверхнями стрижнів Третій великий магнітопровод охоплює два малих магнітопроводи по їх зовнішньому контуру До переваг такого багатострижневого магнітопровода відноситься те, що в ньому магнітна індукція може досягати значень 1,7 1,8 Тл, тоді як в магнітопроводах аналогічної шихтованої конструкції магнітна індукція не перевищує 1,65 Тл, а також технологічність виготовлення і простота складання багатострижневого магнітопровода Недоліком є те, що між стрижневими магнітопроводами існує невеликий технологічний зазор і перехід магнітного потоку з одного магнітопровода в інший поперек стрічки вкрай ускладнений У зв'язку з цим магнітний потік у кожному із трьох магнітопроводів, що утворюють багатострижневий магнітопровід, у 2/V3 = 1,155 рази більше потоку в половині перетину стрижня магнітопровода шихтованої конструкції, оскільки магнітний потік кожного стрижня стрічкового багатострижневого магнітопровода є геометричною сумою потоків двох магнітопроводів, що утворюють стрижень (ці ПОТОКИ зсунуті по фазі на 60 електричних градусів один відносно одного) Це веде до збільшення поперечного переріза стрижнів багатострижневого магнітопровода, а отже і до збільшення його маси Задачею винаходу є зниження витрат феромагнітного матеріалу при виготовленні стрічкового багатострижневого магнітопровода трансформатора в порівнянні з прототипом Задачу досягають тим, що у стрічковому багатострижневому магнітопровод і трифазного трансформатора, що містить два стрічкових навитих розрізних стрижневих магнітопровода, кожний з яких складається з двох однакових підковоподібних частин, магнітопроводи мають однакові геометричні розміри, а фронтальні поверхні магнітопроводів розташовані в одній площині, стикаючись боковими поверхнями стрижнів, згідно винаходу, в конструкцію багатострижневого магнітопровода введено два стрічкових навитих С-подібних магнітопровода, які розміщені на бокових поверхнях ярем і крайніх стрижнів стрижневих магнітопроводів ВІДПОВІДНО З фронтальної та тильної сторін Стрижневі і С-подібні магнітопроводи мають рівні квадратні поперечні перерізи стрижнів і ярем Стрічки середніх ділянок стрижнів і ярем стрижневих і С-подібних магнітопроводів лежать ВІДПОВІДНО в одних площинах Кожне ярмо С-подібного магнітопровода повністю перекриває бокову поверхню ярма одно го стрижневого магнітопровода і частково бокову поверхню ярма другого стрижневого магнітопровода, причому площа часткового перекриття бокової поверхні одного ярма стрижневого магнітопровода не менша від половини площі поперечного переріза стрижня або ярма одного магнітопровода С-подібні магнітопроводи виконані з торцями, що мають прямий кут по відношенню до бокової поверхні стрижневих магнітопроводів С-подібні магнітопроводи виконані зі скосом торців під гострим кутом по відношенню до бокової поверхні стрижневих магнітопроводів Міжповерхневі проміжки стрижневих і С-подібних магнітопроводів містять магнітодіелектричну пасту Міжповерхневі проміжки стрижневих і С-подібних магнітопроводів містять магнітодіелектричний компаунд Стрічковий багатострижневий магнітопровід трифазного трансформатора, вид спереду і зверху якого показаний на фіг 1, містить два стрічкових навитих розрізних стрижневих магнггопроводи 1, кожний з яких складається з двох однакових підковоподібних частин Магнггопроводи мають однакові геометричні розміри, а їх фронтальні поверхні розташовані в одній площині, стикаючись боковими поверхнями стрижнів В конструкцію багатострижневого магнітопровода введено два стрічкових навитих С-подібних магнггопровода 2, які розміщені на бокових поверхнях ярем і крайніх стрижнів стрижневих магнггопроводів ВІДПОВІДНО з фронтальної та тильної сторін Стрижневі С-подібні магнггопроводи мають рівні квадратні поперечні перерізи стрижнів і ярем Стрічки середніх ділянок стрижнів і ярем стрижневих і С-подібних магнггопроводів лежать ВІДПОВІДНО В ОДНИХ площинах Кожне ярмо С-подібного магнггопровода повністю перекриває бокову поверхню ярма одного стрижневого магнггопровода і частково бокову поверхню ярма другого стрижневого магнггопровода, причому площа часткового перекриття бокової поверхні одного ярма стрижневого магнггопровода не менша від половини площі поперечного переріза стрижня або ярма одного магнггопровода С-подібні магнітопроводи виконані з торцями, що мають прямий кут по відношенню до бокової поверхні стрижневих магнітопроводів, або виконані зі скосом торців під гострим кутом по відношенню до бокової поверхні стрижневих магнітопроводів Міжповерхневі проміжки стрижневих і С-подібних магнітопроводів містять магнітодіелектричну пасту або магнітодіелектричний компаунд РІВНІ квадратні поперечні перерізи стрижнів магнітопроводів забезпечують однакову геометрію поперечних перерізів стрижнів багатострижневого магнітопровода, завдяки чому три котушки з обмотками і трансформаторів, розміщені ВІДПОВІДНО на трьох стрижнях багатострижневого магнітопровода, також однакові Котушки на крайніх стрижнях розвернуті на 90 градусів відносно котушки на центральному стрижні Таке розміщення котушок, на відміну від прототипу, забезпечує кращі умови охолодження та зниження масогабаритних показників трансформаторів У зазначених конструкціях стрічкових багатострижневих магнітопроводів трифазних транс 43542 форматорів магнітний потік безперешкодно переходить з одних частин магнітопровода в ІНШІ, що знижує масогабаритні показники стрічкових багатострижневих магнітопроводів в порівнянні з прототипом, де перехід магнітного потоку з одного стрічкового стрижневого магнітопровода у ІНШІЙ практично відсутній На відміну від прототипу, не виникає необхідність у збільшенні площі поперечного перерізу стрижнів і ярем стрижневих магнітопроводів у 2/ л/З =1,155 рази Економічний ефект винаходу досягається зниженням витрат феромагнітного матеріалу стрічкових багатострижневих магнітопроводів трансформаторів у порівнянні з прототипом Джерела інформації 1 Патент Японии 49-42605, кп 56В 102 2/Н 01 27/24, 1974 2 Тихомиров П М Расчет трансформаторов - М Энергоатомиздат 1986 - 5 2 8 с Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
