Гичкозбиральна машина

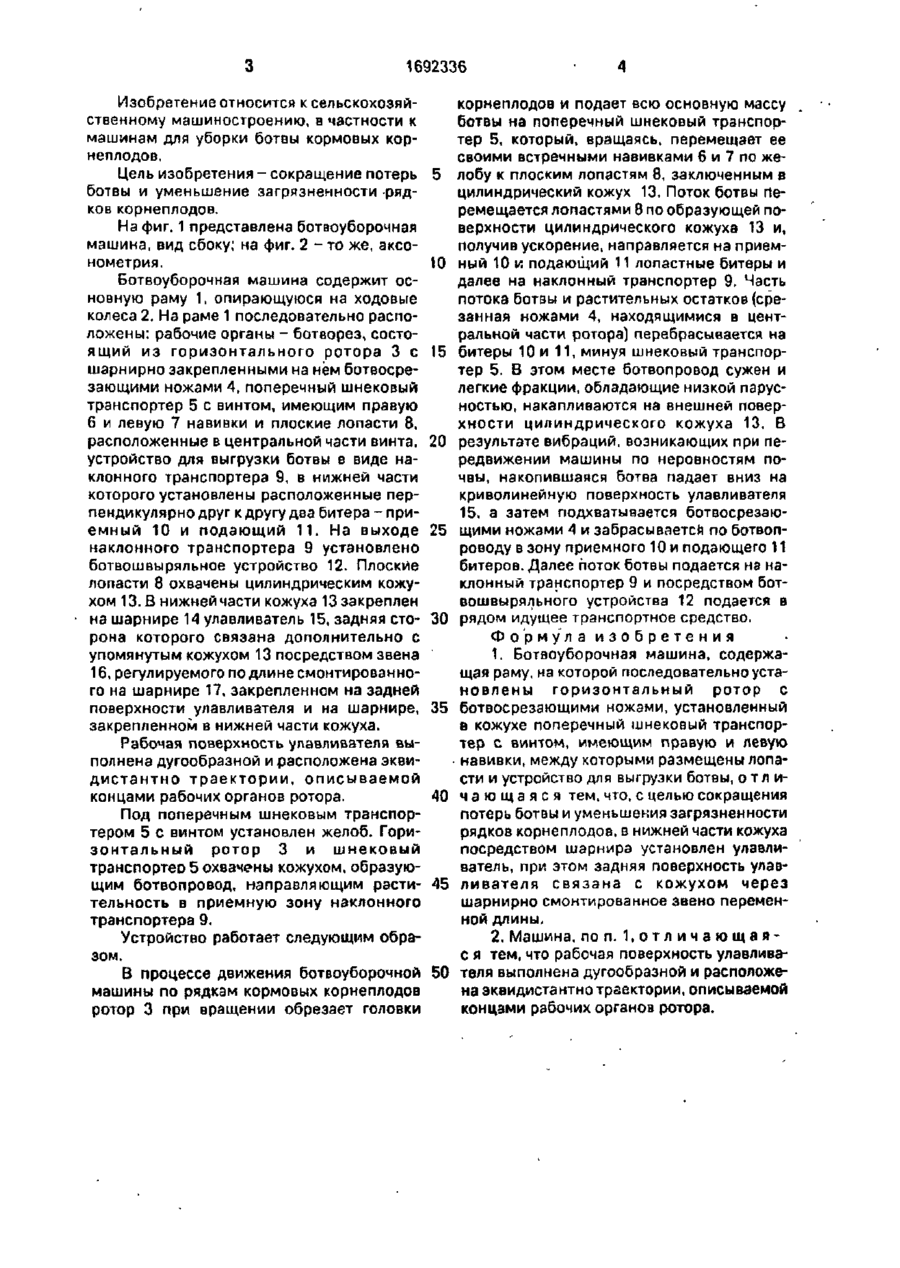

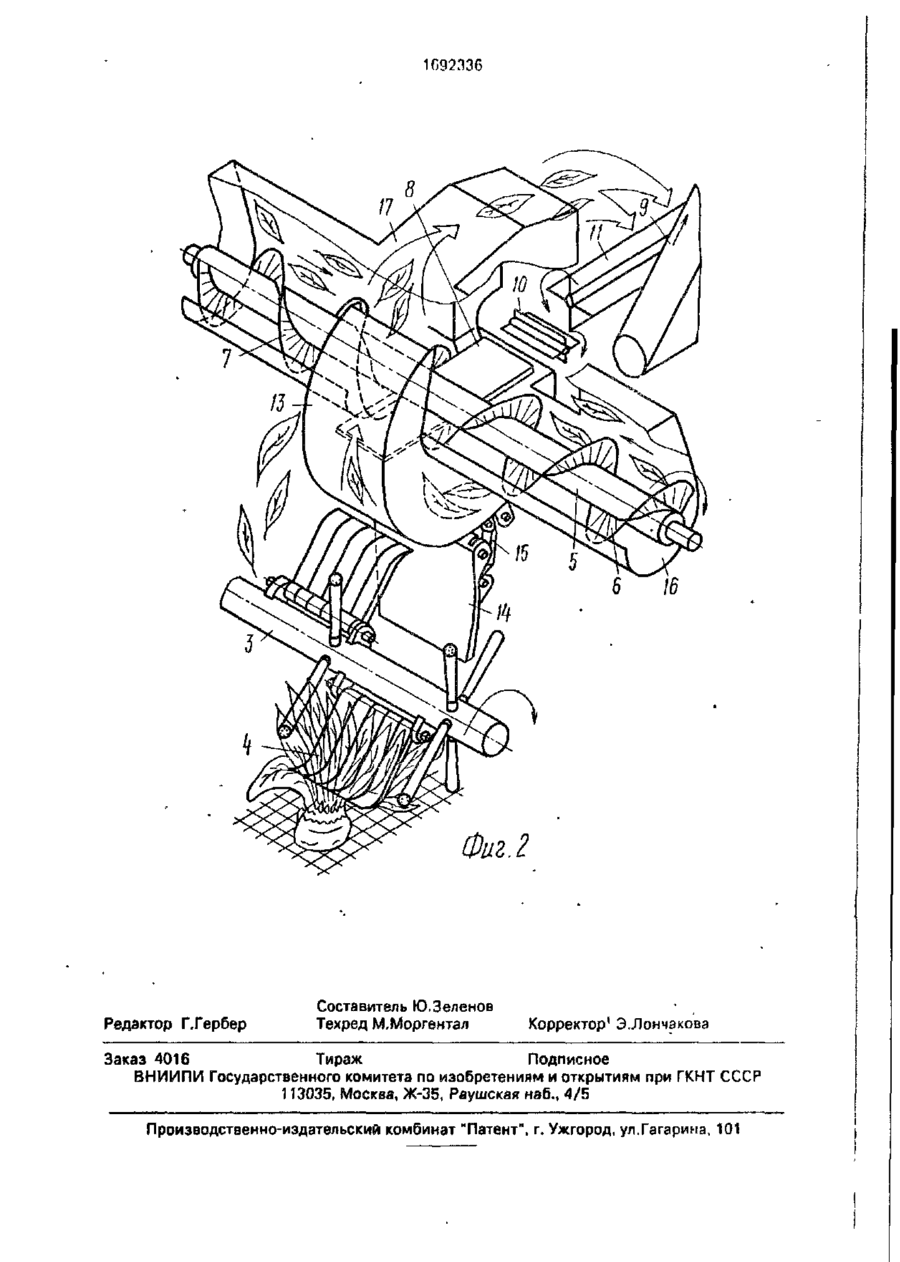

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки ботвы кормовых корнеплодов. Целью изобретения является сокращение потерь 5отвы и уменьшение загрязненности рядков корнеплодов. Машина состоит из рамы 1. на которой после довательно расположены ротор 3 с ботвосрезэющими ножами 4, поперечный шнеко8ый транспортер 5, наклонный транспортер 9 и ботвошвыряльное устройство 12. В нижней части машины закреплен улавливатель 15. Задняя поверхность улавливателя 15 связана с кожухом 13 через шарнирно смонтированное Звено 16 переменной длины. В процессе движения ботвоуборочной машины ротор 3 обрезает головки корнеплодов и подает всю основную массу ботвы на транспортер 5 и далее масса транспортируется на транспортер 9. В результате вибраций скапливаемая часть ботвы падает вниз на криволинейную поверхность улавливателя Ї5, забрасывается последующими рабочими органами также на транспортер 9 и ботвошвыряльным устройством 12 вместе с основной массой ботвы подается в транспортное средство. 1 з.п.ф-лы, 2 ил. Г2. члвш 1692336 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки ботвы кормовых корнеплодов. Цель изобретения - сокращение потерь ботвы и уменьшение загрязненности рядков корнеплодов. На фиг. 1 представлена ботвоуборочная машина, вид сбоку; на фиг. 2 - то же, аксонометрия. Ботвоуборочная машина содержит основную раму 1, опирающуюся на ходовые колеса 2. На раме 1 последовательно расположены; рабочие органы - ботворез, состоящий из горизонтального ротора 3 с шарнирно закрепленными на нём ботвосрезающими ножами 4, поперечный шнековый транспортер 5 с винтом, имеющим правую 6 и левую 7 навивки и плоские лопасти 8, расположенные в центральной части винта, устройство для выгрузки ботвы в виде наклонного транспортера 9, в нижней части которого установлены расположенные перпендикулярно друг к другу два битера - приемный 10 и подающий 11. На выходе наклонного транспортера 9 установлено ботвошвыряльное устройство 12. Плоские лопасти 8 охвачены цилиндрическим кожухом 13. В нижней части кожуха 13 закреплен на шарнире 14 улавливатель 15, задняя сторона которого связана дополнительно с упомянутым кожухом 13 посредством звена 16, регулируемого по длине смонтированного на шарнире 17, закрепленном на задней поверхности улавливателя и на шарнире, закрепленном в нижней части кожуха. Рабочая поверхность улавливателя выполнена дугообразной и расположена эквидистантно траектории, описываемой концами рабочих органов ротора. Под поперечным шнековым транспортером 5 с винтом установлен желоб. Горизонтальный ротор 3 и шнековый транспортер 5 охвачены кожухом, образующим ботвопровод, направляющим растительность в приемную зону наклонного транспортера 9. Устройство работает следующим образом. В процессе движения ботвоуборочной машины по рядкам кормовых корнеплодов ротор 3 при вращении обрезает головки корнеплодов и подает всю основную массу ботвы на поперечный шнековый транспортер 5, который, вращаясь, перемещает ее своими встречными навивками 6 и 7 по же5 лобу к плоским лопастям 8, заключенным в цилиндрический кожух 13. Поток ботвы перемещается лопастями 8 по образующей поверхности цилиндрического кожуха 13 и, получив ускорение, направляется на прием10 ный 10 и подающий 11 лопастные битеры и далее на наклонный транспортер 9. Часть потока ботвы и растительных остатков (срезанная ножами 4, находящимися в центральной части ротора) перебрасывается на 15 битеры 10 и 11, минуя шнековый транспортер 5. В этом месте ботвопровод сужен и легкие фракции, обладающие низкой парусностью, накапливаются на внешней поверхности цилиндрического кожуха 13. В 20 результате вибраций, возникающих при передвижении машины по неровностям почвы, накопившаяся ботва падает вниз на криволинейную поверхность улавливателя 15, а затем подхватывается ботвосрезаю25 щими ножами 4 и забрасывается по ботвопроводу в зону приемного 10 и подающего 11 битеров. Далее поток ботвы подается на наклонный транспортер 9 и посредством ботвошвыряльного устройства 12 подается в 30 рядом идущее транспортное средство. Формула изобретения 1. Ботвоуборочная машина, содержащая раму, на которой последовательно установлены горизонтальный ротор с 35 ботвосрезающими ножами, установленный в кожухе поперечный шнековый транспортер с винтом, имеющим правую и левую • навивки, между которыми размещены лопасти и устройство для выгрузки ботвы, о т л и40 ч а ю щ а я с я тем, что, с целью сокращения потерь ботвы и уменьшения загрязненности рядков корнеплодов, в нижней части кожуха посредством шарнира установлен улавливатель, при этом задняя поверхность улав45 ливателя связана с кожухом через шарнирно смонтированное звено переменной длины. 2. Машина, по п. 1. о т л и ч а ю щ а я с я тем, что рабочая поверхность улавлива50 теля выполнена дугообразной и расположена эквидистантно траектории, описываемой концами рабочих органов ротора. 1092336 16 Фиг. 2 Редактор Г.Гербер Составитель Ю.Зеленов Техред М.Моргентал Корректор1 Э.Лончакова Заказ 4016 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
